Описание

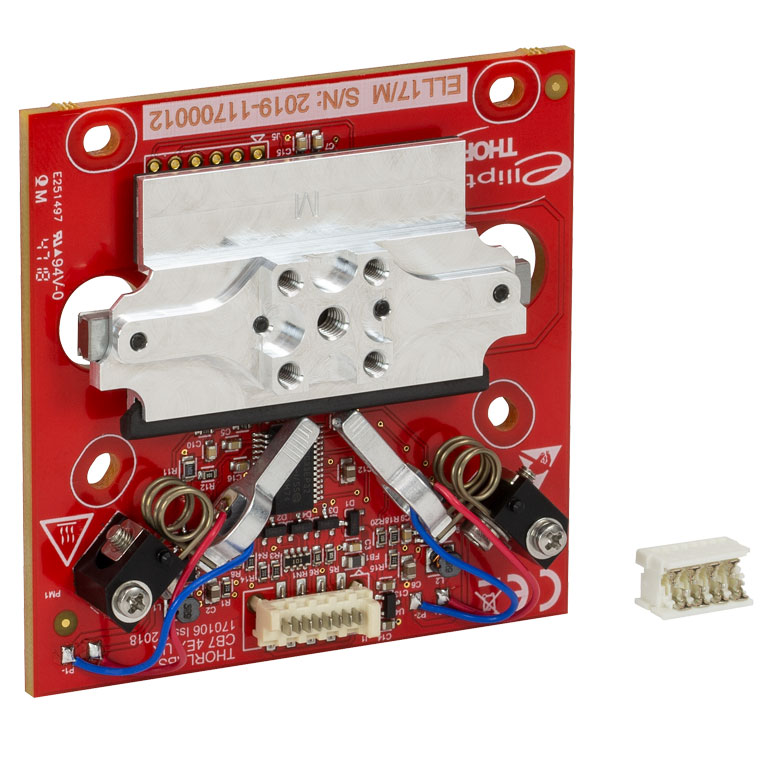

ELL17/M — это линейный транслятор с максимальным перемещением 28 мм, оснащённый резонансными пьезоэлектрическими двигателями серии Elliptec, с одним центральным крепёжным отверстием M4 и четырьмя вспомогательными отверстиями M3, производства Thorlabs. Устройство представляет собой компактное открытое каркасное решение, ориентированное на встраивание в OEM-приложения, требующие линейного перемещения с замкнутым контуром управления. Резонансная пьезоэлектрическая технология Elliptec обеспечивает быстрый отклик и точное позиционирование, что делает данный транслятор особенно удобным для применений со сканированием.
Позиционирующая платформа обеспечивает точность позиционирования 50 мкм, точность возврата в исходное положение 20 мкм и повторяемость 20 мкм при нагрузке 100 г, а максимальная скорость перемещения без нагрузки достигает 180 мм/с. Разрешение встроенного энкодера составляет 0.98 мкм, что обеспечивает высокую детализацию контроля положения платформы в замкнутом контуре управления. Полный диапазон перемещения требует зазора 7.5 мм с каждой стороны платформы, а масса самого транслятора составляет всего 52 грамма при компактных габаритах 68.0 на 67.0 мм в центрированном положении.
Управление транслятором осуществляется через интерфейсную плату ELLC, графический пользовательский интерфейс или посредством ASCII-команд, что обеспечивает гибкость интеграции устройства в автоматизированные системы. Питание транслятора осуществляется от внешнего источника постоянного тока напряжением от 4.5 до 5.5 В, при этом типичное потребление тока во время движения без нагрузки составляет 0.90 А, а в режиме ожидания — 0.07 А. Транслятор доступен как отдельный компонент, так и в комплекте ELL17K/M вместе с интерфейсной платой, блоком питания, монтажными кронштейнами и соединительными кабелями.
Характеристики
Максимальное перемещение: 28.0 мм. Точность позиционирования: 50 мкм, повторяемость (при нагрузке 100 г): 20 мкм. Максимальная скорость: 180 мм/с (без нагрузки). Разрешение энкодера: 0.98 мкм. Тип двигателя: резонансный пьезоэлектрический Elliptec. Крепление: одно центральное отверстие M4 (8-32) и четыре отверстия M3 (4-40). Питание: 4.5–5.5 В постоянного тока, максимальная нагрузка: 200 г.
Отрасли применения
Транслятор ELL17/M применяется в OEM-приложениях, требующих компактного и быстрого линейного перемещения с обратной связью по положению. Он используется в фотонике и лазерной технике при построении систем сканирования, автофокусировки и позиционирования оптических элементов. Также транслятор находит применение в биомедицинском приборостроении и робототехнике, где важны малые габариты, лёгкий вес и высокая скорость отклика привода.
