Описание
OG-6564 — спектральный элемент для выделения или объединения компонентов излучения с пропусканием Ts>93%, Tp>97%@940-980 нм, отражением Rs>99,6%, Rp>99,2%@1520-1570 нм и рабочим углом падения 45°. Такие оптические компоненты применяются в лазерных и измерительных системах, где необходимо управлять несколькими спектральными каналами при угловой геометрии разделения пучков. Формат на 45 градусов особенно полезен в компактных пространственных конфигурациях, поскольку позволяет удобно организовывать ввод и вывод спектральных каналов в разных направлениях без потери функциональности узла.
Модель OG-6564 подходит для построения спектральных комбайнеров, лазерных модулей, медицинских и исследовательских фотонных систем, где диапазоны Ts>93%, Tp>97%@940-980 нм и Rs>99,6%, Rp>99,2%@1520-1570 нм должны быть надежно разделены или объединены. Угол 45° облегчает использование в широко распространенных угловых схемах. Такое решение востребовано в НИОКР и прикладной фотонике, где правильный выбор дихроичного или спектрального элемента помогает повысить эффективность тракта и упростить компоновку многоволновой системы.
Характеристики
- Тип изделия: спектральный элемент для работы под углом 45 градусов
- Пропускание: Ts>93%, Tp>97%@940-980 нм
- Отражение: Rs>99,6%, Rp>99,2%@1520-1570 нм
- Угол падения: 45°
- Назначение: угловое разделение и объединение спектральных каналов
- Подходит для компактных многоволновых лазерных систем
- Полезен для пространственного ввода и вывода лучей
- Используется в НИОКР и инженерной фотонике
Отрасли применения
- Дихроичное объединение и разделение пучков
- Лазерные и спектральные системы под 45°
- НИОКР и инженерные разработки
- Многоволновые фотонные модули
- Компактные угловые конфигурации
- Прикладная лазерная оптика
Описание

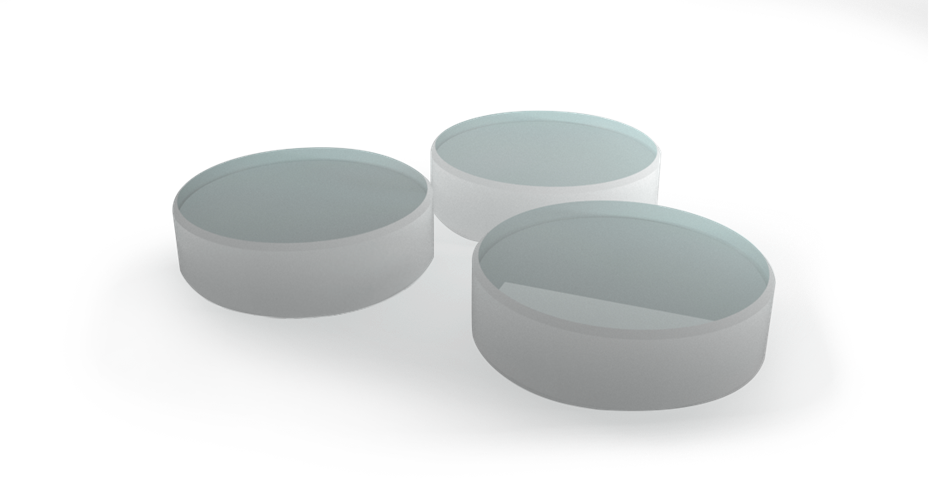

Разделители и сумматоры длин волн обеспечивают пространственное разделение или объединение различных спектральных компонентов. Эти оптические элементы имеют диэлектрические покрытия с высоким коэффициентом отражения на передней стороне и антиотражающие диэлектрические покрытия для пропускающих спектральных компонентов на задней стороне подложек из плавленого кварца (UVFS).
|
Особенности: - Подложка из плавленого кварца (UVFS); - Стандартная подложка: ⌀25.4x5 мм; - Угол падения: 0° или 45°; - Возможно изготовление под заказ. |
Применения: - Разделение гармоник; - Объединение лазерных пучков; - Резонаторы лазера. |
График зависимости коэффициента отражения от длины волны
Спецификация на светоделители
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
UVFS - плавленный кварц |
|
Апертура |
>85% |
|
Допуск на размеры лицевой грани |
+0/-0.15 мм |
|
Допуск на толщину |
±0,25 мм |
|
Отклонение от параллельности |
<30 arcsec |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
20-10 S-D |
|
Плоскостность поверхности |
<λ/8 @632.8 нм |
|
Порог повреждения |
>10 Дж/см2@1064 нм, 10 нс (для 1020 нм - 1070 нм отражение) |
Компания Optogama изготавливает светоделители по запросу в соответствии со спецификацией пользователя. По всем вопросам изготовления оптических элементов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
