Поставщик
|
Optogama |
|
Артикул
|
7580 |
|
Тип линз
|
сферические |
|
Материал
|
UVFS |
|
Диаметр
|
⌀25,4 мм |
|
Тип вогнутых линз
|
двояковогнутые линзы |
|
Материал
|
UVFS (кварцевое стекло) |
Описание

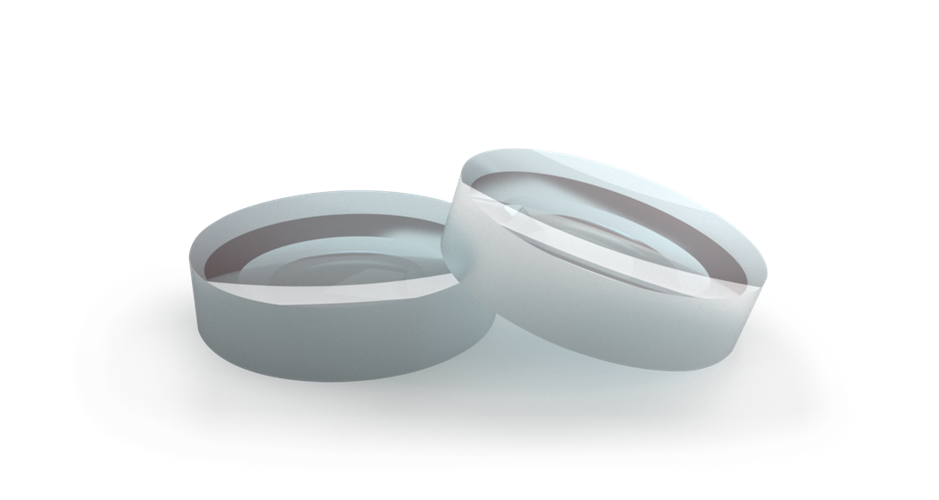

Двояковогнутая сферическая линза производства Optogama выполнена из ультрачистого кварцевого стекла UVFS (Ultraviolet Fused Silica) — материала, отличающегося исключительно широким окном пропускания от глубокого ультрафиолета до ближнего инфракрасного диапазона, а также высокой лучевой стойкостью, что особенно важно при работе с мощным лазерным излучением. Обе поверхности линзы имеют вогнутую сферическую форму, за счёт чего компонент обладает отрицательной оптической силой и рассеивает проходящий через него пучок. Указанное фокусное расстояние -25 мм задаёт положение мнимого фокуса перед линзой, что типично для рассеивающих элементов данного типа. Симметричная двояковогнутая геометрия по сравнению с плоско-вогнутой формой распределяет оптическую нагрузку между двумя поверхностями более равномерно, что снижает уровень аберраций при работе с пучками умеренной апертуры и упрощает юстировку в сложных оптических системах.
Характеристики
- Тип: двояковогнутая (рассеивающая) сферическая линза
- Материал: кварцевое стекло UVFS
- Фокусное расстояние: -25 мм
- Форма поверхностей: обе вогнутые сферические
- Производитель: Optogama
- Артикул: 7580
Отрасли применения
Благодаря стойкости UVFS к высокой оптической мощности и широкому спектральному диапазону такие линзы применяются в лазерных системах для расширения пучка, в УФ-оптике научных и промышленных установок, в системах формирования лазерного излучения для маркировки и микрообработки материалов, а также в исследовательских оптических схемах, где требуется сочетание рассеивающих свойств с высокой лучевой прочностью материала.
Описание
Двояковогнутые сферические линзы имеют две сферические вогнутые поверхности с одинаковым радиусом кривизны, их фокусное расстояние отрицательно. Производительность этих линз наилучшая, когда они используются для приложений с 0.2X - 5X, чаще всего для разведения сходящегося пучка.
|
Особенности: - Материал: UVFS и BK7; - Стандартный диаметр: ⌀25.4 мм; - Фокусное расстояние: от 25 мм до -100 мм; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Расширитель пучка; - Передача пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
| Толщина по краю | 2 мм |
|
Допуск на толщину |
±0.5 мм |
|
Ошибка центровки |
<3 угловых минут |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/4@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
