Поставщик
|
Optogama |
|
Артикул
|
7575 |
|
Тип линз
|
сферические |
|
Материал
|
UVFS |
|
Диаметр
|
⌀25.4 мм |
|
Тип вогнутых линз
|
двояковогнутые линзы |
|
Материал
|
UVFS (кварцевое стекло) |
Описание

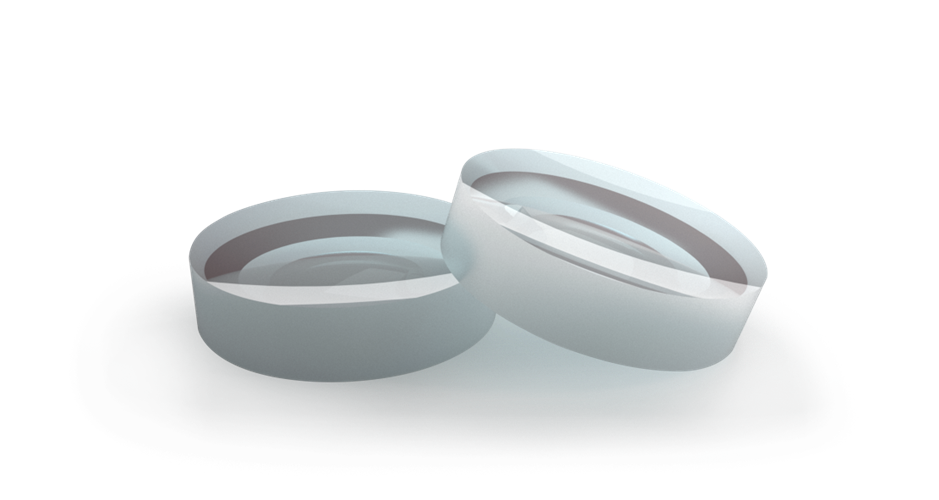

Двояковогнутая сферическая линза артикула 7575 от Optogama представляет собой рассеивающий оптический элемент с отрицательным фокусным расстоянием -100 мм, изготовленный из высококачественного плавленого кварца (UV Fused Silica). Благодаря отсутствию просветляющих покрытий линза сохраняет естественную прозрачность кварца в диапазоне от 185 нм до 2 мкм, что делает ее универсальным инструментом для приложений в ультрафиолетовой, видимой и ближней инфракрасной областях спектра. Материал UVFS отличается исключительно низким коэффициентом теплового расширения и высокой лучевой стойкостью, что позволяет использовать линзу с мощными эксимерными и твердотельными лазерами. Симметричная двояковогнутая форма с одинаковыми радиусами кривизны обеспечивает равномерное рассеяние коллимированного пучка без внесения значительных коматических искажений. Линза широко применяется в паре с положительными элементами для построения галилеевских расширителей лазерных пучков, для компенсации сферических аберраций в сложных объективах, а также для увеличения фокусного расстояния оптических систем. Полированные поверхности и матированные края гарантируют высокое качество волнового фронта и минимальное рассеяние. Optogama поставляет данную линзу с индивидуальным контролем геометрических параметров и чистоты поверхности, что подтверждается прилагаемым сертификатом. Изделие упаковано в чистый пластиковый контейнер.
Характеристики
Производитель/артикул: Optogama 7575. Тип: двояковогнутая сферическая линза. Материал: UV Fused Silica (плавленый кварц). Диаметр: ~12,7 мм (типично). Эффективное фокусное расстояние: -100,0 мм (±2%). Рабочий спектральный диапазон: 185–2000 нм (голый кварц). Покрытие: отсутствует. Естественное пропускание: ~92% на поверхность. Радиус кривизны поверхностей: ~ -103 мм (симметрично). Толщина по центру: ~1,8 мм. Качество поверхности: 40-20 scratch-dig. Точность формы: λ/4. Лучевая стойкость: >5 Дж/см² (10 нс, 355 нм).
Отрасли применения
Линза Optogama 7575 применяется в лабораторных расширителях пучка для эксимерных и Nd:YAG-лазеров с целью уменьшения плотности мощности перед фокусировкой. В спектроскопии она служит для создания расходящегося освещения, обеспечивающего равномерную засветку дифракционных решеток. В интерферометрах линзу используют в качестве отрицательного плеча для компенсации избыточной оптической силы. Также она востребована в учебных и исследовательских лабораториях для макетирования оптических схем.
Описание
Двояковогнутые сферические линзы имеют две сферические вогнутые поверхности с одинаковым радиусом кривизны, их фокусное расстояние отрицательно. Производительность этих линз наилучшая, когда они используются для приложений с 0.2X - 5X, чаще всего для разведения сходящегося пучка.
|
Особенности: - Материал: UVFS и BK7; - Стандартный диаметр: ⌀25.4 мм; - Фокусное расстояние: от 25 мм до -100 мм; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Расширитель пучка; - Передача пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
| Толщина по краю | 2 мм |
|
Допуск на толщину |
±0.5 мм |
|
Ошибка центровки |
<3 угловых минут |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/4@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
