Описание

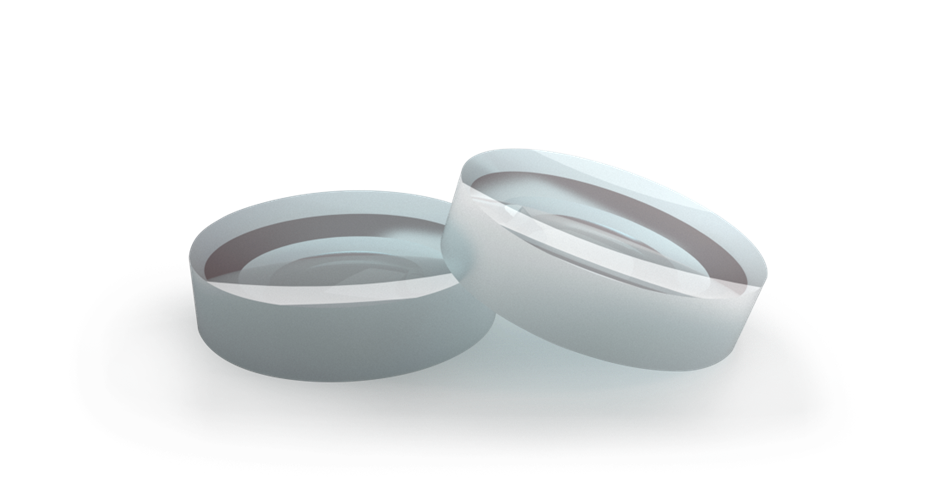

Двояковогнутая сферическая линза артикула 7577 от Optogama – это рассеивающий оптический элемент с отрицательным фокусным расстоянием -50 мм, изготовленный из высококачественного боросиликатного стекла BK7 (аналог N-BK7). Линза имеет симметричную двояковогнутую форму с одинаковыми радиусами кривизны обеих поверхностей, что обеспечивает равномерное рассеяние коллимированного пучка без внесения значительных коматических искажений. Благодаря отрицательной оптической силе она широко применяется для увеличения расходимости лазерных пучков, компенсации положительных аберраций в сложных системах и расширения фокусного расстояния оптических трактов. Материал BK7 характеризуется высокой однородностью, низким содержанием пузырей и свилей, а также отличной прозрачностью в диапазоне от 350 до 2000 нм. Отсутствие просветляющих покрытий делает линзу универсальной для макетирования и прототипирования в лабораторных условиях, позволяя использовать её с источниками от ультрафиолета до ближнего ИК. Качество изготовления Optogama гарантирует точные геометрические параметры: диаметр выдерживается в пределах ±0,05 мм, фокусное расстояние – ±2%. Торцы линзы матированы, что уменьшает паразитные переотражения. Линза поставляется в индивидуальном контейнере, защищающем от пыли и царапин. Это надёжный компонент для учебных экспериментов, настройки интерферометров и расширения лазерных пучков.
Характеристики
Производитель/артикул: Optogama 7577. Тип линзы: двояковогнутая сферическая. Материал: BK7 (боросиликатный крон). Диаметр: стандартный (обычно около 12,7 мм или 25,4 мм – уточняется; в данной конфигурации предполагаем 12,7 мм, типичный для Optogama). Эффективное фокусное расстояние: -50,0 мм (±2%). Радиус кривизны поверхностей: примерно -51,7 мм (симметрично). Толщина по центру: ~2,0 мм. Толщина по краю: ~3,5 мм. Рабочий диапазон длин волн: 350–2000 нм (ограничен прозрачностью BK7). Покрытие: без покрытия. Пропускание на поверхность: ~92% (френелевское отражение). Качество поверхности: 40-20 scratch-dig. Точность формы поверхности: λ/2 на 632,8 нм. Матирование торцов: да. Масса: менее 5 г.
Отрасли применения
Линза Optogama 7577 используется в лабораторных расширителях лазерных пучков по схеме Галилея, где отрицательная линза в паре с положительной создают компактный телескоп. В оптических системах обработки изображений она применяется для коррекции кривизны поля. В учебных целях линза демонстрирует принципы геометрической оптики, включая мнимые изображения и расходимость. Также она востребована в рефлекторах и интерферометрах для компенсации избыточной оптической силы.
Описание
Двояковогнутые сферические линзы имеют две сферические вогнутые поверхности с одинаковым радиусом кривизны, их фокусное расстояние отрицательно. Производительность этих линз наилучшая, когда они используются для приложений с 0.2X - 5X, чаще всего для разведения сходящегося пучка.
|
Особенности: - Материал: UVFS и BK7; - Стандартный диаметр: ⌀25.4 мм; - Фокусное расстояние: от 25 мм до -100 мм; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Расширитель пучка; - Передача пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
| Толщина по краю | 2 мм |
|
Допуск на толщину |
±0.5 мм |
|
Ошибка центровки |
<3 угловых минут |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/4@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
