Описание

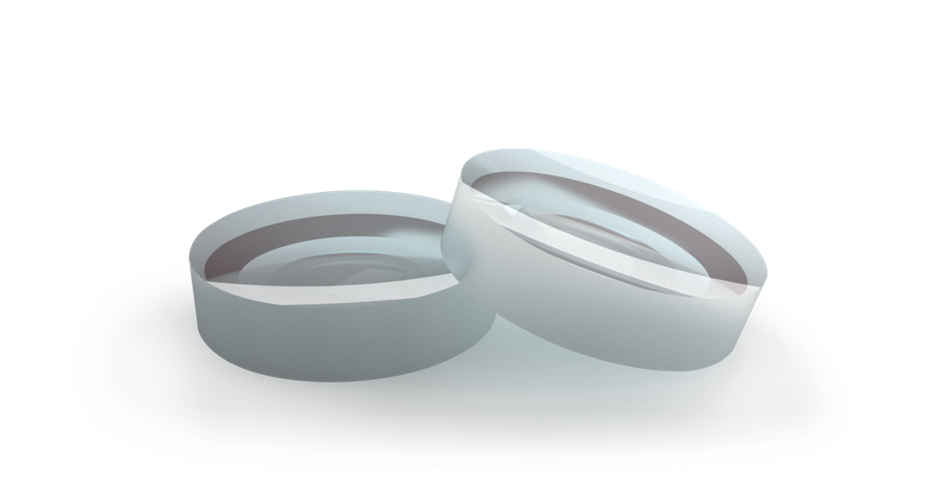

Двояковогнутая сферическая линза из стекла BK7 с фокусным расстоянием -100 мм — это рассеивающий оптический элемент с двумя симметричными вогнутыми поверхностями. Отрицательное фокусное расстояние означает, что линза преобразует параллельный пучок света в расходящийся, создавая виртуальный фокус, расположенный перед линзой. BK7 — стандартное оптическое стекло с хорошей прозрачностью в диапазоне примерно 350 нм – 2 мкм, что делает линзу пригодной для широкого спектра видимых и ближнеИК приложений.
Двояковогнутая геометрия используется для уменьшения изображений, расширения пучка и коррекции аберраций в многолинзовых системах. Линза Optogama 7579 относится к линейке стандартных сферических линз, где доступны различные диаметры и фокусные расстояния, а материалы могут быть UVFS или BK7. Конструкция рассчитана на работу с апертурой >90% диаметра, а защитные фаски уменьшают риск сколов при установке.
Характеристики
Согласно спецификации Optogama, двояковогнутые линзы BK7 имеют стандартный диаметр (обычно 25,4 мм), фокусные расстояния от 25 до -100 мм и допуск на фокусное расстояние ±3% при 632,8 нм. Допуск на диаметр составляет +0/‑0,1 мм, допуск по толщине ±0,5 мм, ошибка центровки <3 угл. минут. Качество поверхности — 40‑20 S‑D, неоднородность поверхности <λ/4 @632,8 нм, фаски <0,35 мм под 45°.
Линзы из BK7 без покрытия работают в диапазоне 350 нм – 2 мкм; по запросу возможны антиотражающие покрытия. Световой диаметр >90% обеспечивает эффективную апертуру. Геометрия с радиусами R1 = R2 (равные по модулю, противоположные по знаку) задаёт симметричную рассеивающую способность. Такие характеристики делают линзу пригодной для использования в расширителях пучка и системах передачи луча.
Отрасли применения
Двояковогнутые линзы BK7 применяются в системах расширения пучка, в лазерных трактатах, телескопах, коллиматорах и оптических системах, где требуется управлять расходимостью луча. Они используются для уменьшения изображений, формирования расходящихся пучков и корректировки аберраций.
В научных и лабораторных установках такие линзы применяются в экспериментальных схемах по геометрической и волновой оптике, в учебных стендах и в системах контроля качества оптики. В промышленности они используются в специализированных оптических устройствах и лазерных системах, где требуется точное управление пучком.
Описание
Двояковогнутые сферические линзы имеют две сферические вогнутые поверхности с одинаковым радиусом кривизны, их фокусное расстояние отрицательно. Производительность этих линз наилучшая, когда они используются для приложений с 0.2X - 5X, чаще всего для разведения сходящегося пучка.
|
Особенности: - Материал: UVFS и BK7; - Стандартный диаметр: ⌀25.4 мм; - Фокусное расстояние: от 25 мм до -100 мм; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Расширитель пучка; - Передача пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
| Толщина по краю | 2 мм |
|
Допуск на толщину |
±0.5 мм |
|
Ошибка центровки |
<3 угловых минут |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/4@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
