Описание

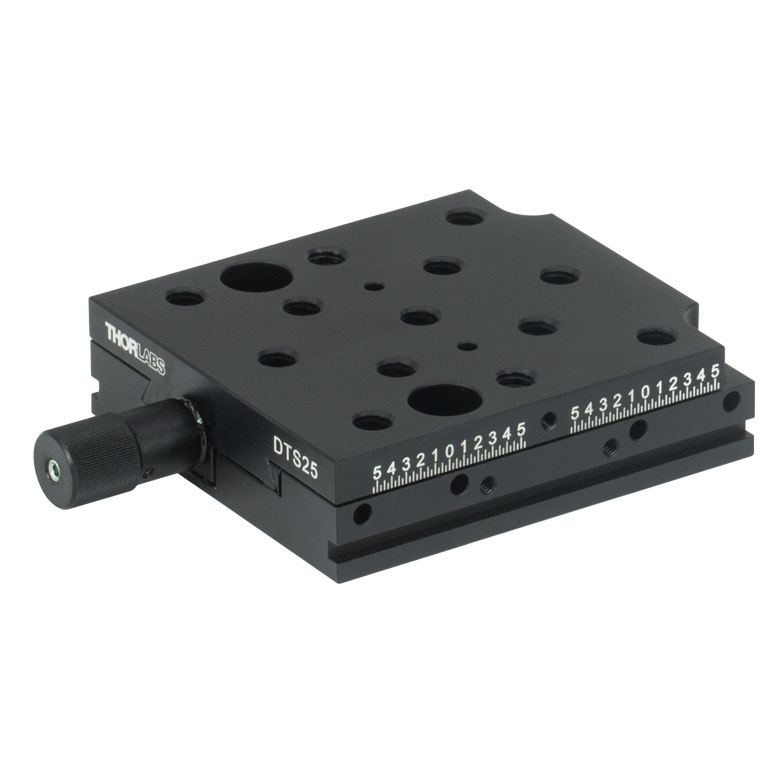

Линейный транслятор DTS25 построен на направляющей типа «ласточкин хвост» и предназначен для ручного перемещения оптических или механических компонентов вдоль одной координаты. Максимальный ход составляет 1 дюйм, или приблизительно 25,4 мм. Конструкция подходит для настройки положения камер, линз, держателей, источников излучения и других элементов, для которых не требуется моторизованное управление или субмикронное разрешение.
Направляющая «ласточкин хвост» обеспечивает устойчивое соединение подвижной платформы с основанием и препятствует её боковому смещению. Положение регулируется механическим приводом, после чего может быть зафиксировано для сохранения выбранной координаты. Крепёжные отверстия с резьбой 1/4"-20 позволяют устанавливать транслятор на дюймовые оптические плиты, стойки и монтажные основания.
Компактный механизм удобен для предварительной юстировки оптической схемы, изменения рабочей дистанции камеры и настройки положения осветителя. При монтаже следует располагать центр нагрузки ближе к середине платформы, чтобы уменьшить опрокидывающий момент и сохранить плавность перемещения. Для точной работы направляющие необходимо защищать от пыли и абразивных частиц, способных увеличить трение или вызвать неравномерность хода.
Характеристики
- Тип: однокоординатный ручной транслятор.
- Конструкция направляющей: «ласточкин хвост».
- Максимальный диапазон перемещения: 1 дюйм.
- Диапазон перемещения в метрическом выражении: около 25,4 мм.
- Монтажная резьба: 1/4"-20.
- Система креплений: дюймовая.
- Назначение: линейное позиционирование оптических и механических компонентов.
- Особенности: компактность, устойчивость направляющей и возможность фиксации положения.
Отрасли применения
- Лабораторная оптика и фотоника.
- Машинное зрение и настройка камер.
- Лазерные и спектроскопические установки.
- Позиционирование образцов и датчиков.
- Прототипирование измерительного оборудования.
- Учебные оптомеханические стенды.
