Поставщик
|
CAEN |
|
Типы изделий
|
дигитайзер |
|
Выходное напряжение
|
12 В |
|
Интерфейс
|
USB/USB 2.0 |
|
Макс. выходной ток
|
1,7 А |
|
Входное сопротивление
|
50 Ом |
|
Вес
|
0,69 кг |
|
Каналы
|
16+1 |
|
Габаритные размеры
|
166 мм x 69 мм x 171 мм |
|
Тип электроники
|
Дигитайзер |
|
Сбор данных
|
28 событий/канал или 1024 события/канал |
|
Применение оборудования
|
для ядерной физики |
|
Полоса пропускания
|
500 МГц |

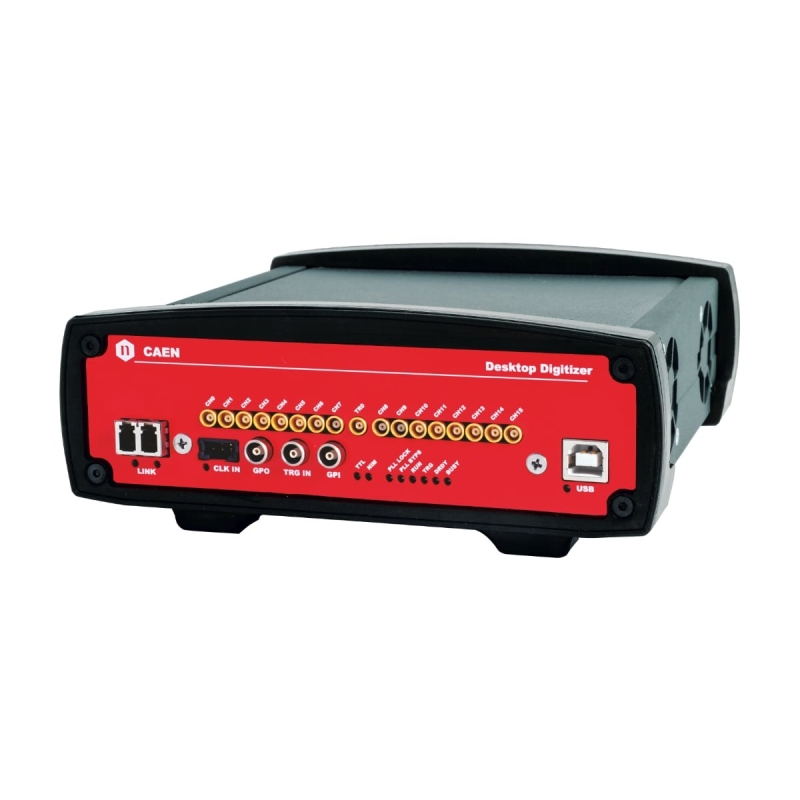

DT5742 – это 16+1-канальный 12-битный дигитайзер с частотой дискретизации 5 GS/s, выполненный в настольном формате.
Особенности:
- Разрешение и скорость: 12 бит с частотой дискретизации 5 GS/s;
- Форм-фактор: Настольный модуль;
- Технология: На основе переключаемых конденсаторов, с использованием чипа DRS4 (разработан в Институте Пауля Шеррера);
- Аналоговая память: 1024 ячейки конденсаторов на канал (окно захвата ~200 нс);
- Выбираемые частоты дискретизации: 5 GS/s, 2.5 GS/s, 1 GS/s, 750 MS/s (программно);
- Аналоговые входы: 16 аналоговых входных каналов на коаксиальных разъемах MCX;
- Дополнительный аналоговый вход (TR0);
- Динамический диапазон входа: 1 Vpp (2 Vpp по запросу) с программируемой регулировкой смещения DC;
- Мертвое время преобразования: 110 мкс (только аналоговые входы), 181 мкс (вход TR0);
- Режимы триггера: Внешний: на разъеме TRG-IN; общий для всех групп; Быстрый (с низкой задержкой): на разъеме TR0; общий для всех групп; Автотриггер: комбинации каналов, превышающих пороговое значение, в логике ИЛИ; общий для всех групп;
- Опции буфера памяти: 128 событий/канал; 1024 события/канал;
- Коммуникационные интерфейсы: USB и оптоволоконный канал (Optical Link);
- Программное обеспечение: Демонстрационные инструменты, библиотеки C и LabVIEW.
Как и V1742 (который является VME-версией), этот дигитайзер использует технологию переключаемых конденсаторов на основе чипа DRS4 для аналого-цифрового преобразования. Это обеспечивает высокоскоростной захват сигналов с высокой точностью. Отличительной чертой является настольное исполнение, что делает его удобным для использования в лабораториях и на рабочих местах, где требуется портативность и простота подключения.
Основные преимущества:
- Высокая скорость дискретизации: 5 GS/s для точного захвата быстро меняющихся сигналов;
- Технология переключаемых конденсаторов (DRS4): Обеспечивает высокую линейность и точность;
- Настольное исполнение: Удобство использования и подключения;
- 16+1 каналов: Хорошее соотношение количества каналов и компактности;
- Гибкая система триггеров: Разнообразие режимов триггеров для различных задач;
- Поддержка USB и оптоволоконного канала: Разные варианты подключения к компьютеру;
- Разнообразное программное обеспечение: Облегчает управление и анализ данных.
|
Код |
Описание |
|
WDT5742BXAAA |
DT5742B — 16+1 канал. 12 бит, 5 Гвыб/с, дигитайзер на коммутируемых конденсаторах: 1024 события/канал (1 кСм/событие), EP3C16,SE |
|
WDT5742XAAAA |
DT5742 — 16+1-канальный 12-битный 5 Гвыб/с дигитайзер на коммутируемых конденсаторах: 128 событий/канал (1 кСм/событие), EP3C16, SE |
