DT12 - Транслятор на основе конструкции "ласточкин хвост", сдвиг: 1/2", резьбовые отверстия: 8-32, Thorlabs

Описание

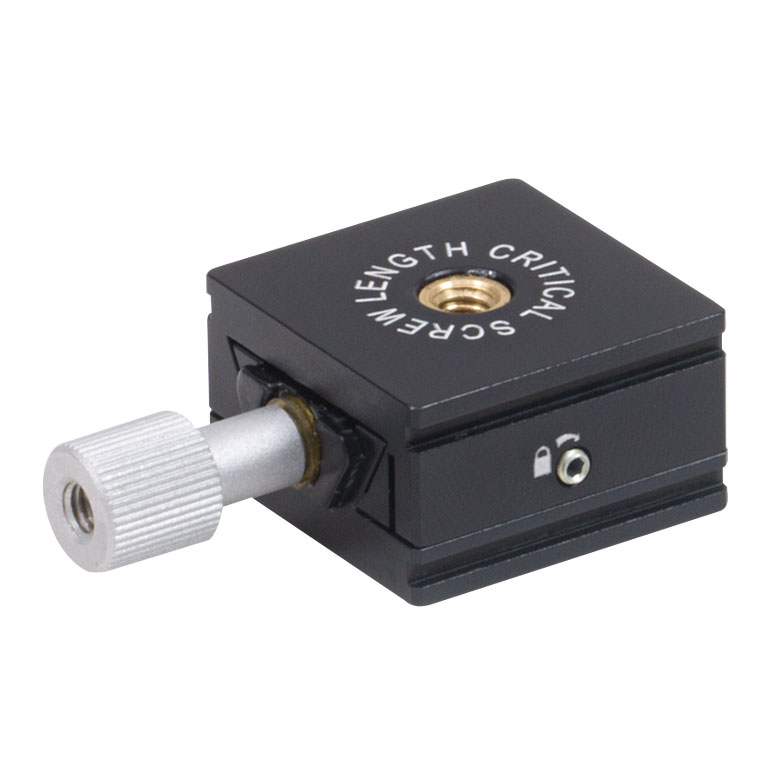

DT12 представляет собой миниатюрный линейный транслятор на основе конструкции «ласточкин хвост» с ходом двенадцать целых семь десятых миллиметра. Платформа предназначена для точного линейного перемещения небольших оптических и механических компонентов при минимальных габаритах. Механизм «ласточкин хвост» обеспечивает жёсткое направляющее соединение и плавное скольжение при перемещении. Положение задаётся с помощью точного винта, а подвижная платформа может быть дополнительно зафиксирована стопорным винтом.

Корпус DT12 выполнен из алюминия, а направляющая и винт из высококачественной стали, что обеспечивает хорошую износостойкость и стабильность геометрии. Несмотря на небольшую опорную поверхность, транслятор выдерживает нагрузку, достаточную для типичных настольных оптических компонентов. Модульная конструкция позволяет собирать из отдельных осей двух‑ и трёхкоординатные системы при помощи специальных переходных пластин. Транслятор может крепиться на оптические столы через базовую пластину или монтироваться на стержни.

Характеристики

Основные характеристики DT12:

• Диапазон линейного перемещения около двенадцати целых семи десятых миллиметра.
• Направляющая система типа «ласточкин хвост» с механической фиксацией.
• Винтовой привод с шагом около ноль целых триста тридцать пять миллиметра на оборот.
• Максимальная допустимая нагрузка около одного килограмма в горизонтальной ориентации.
• Компактные габариты площадки порядка двадцати пяти миллиметров, подходящие для миниатюрных схем.

Отрасли применения

DT12 используется в оптических и фотонных установках, где необходимо небольшое, но точное перемещение по одной оси. Транслятор подходит для позиционирования зеркал, небольших линз, диафрагм и датчиков. Он востребован в лабораторных задачах юстировки и прототипирования, где требуется компактность и простая механика.

В прикладных системах машинного зрения и измерительных комплексах DT12 служит элементом механической регулировки положения объектива или образца. Благодаря модульной конструкции транслятор можно объединять в многокоординатные системы. Таким образом, DT12 является миниатюрным линейным транслятором «ласточкин хвост» с ходом около двенадцати целых семи десятых миллиметра для лёгких оптических и механических компонентов.
