Описание

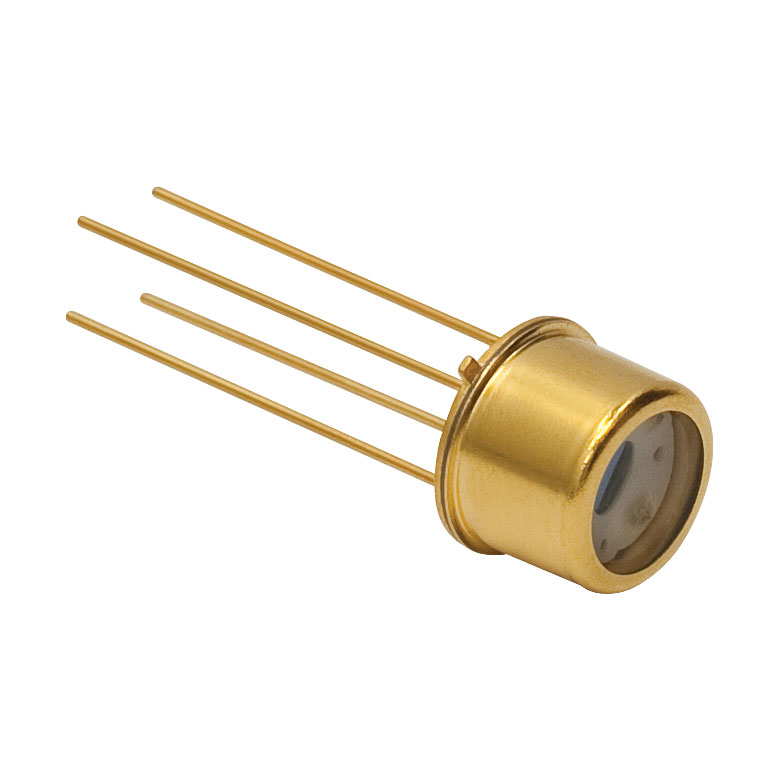

Двухполосный детектор DSD2 объединяет в одном корпусе кремниевый и InGaAs-фотодиоды, расположенные один над другим по ходу пучка: коротковолновое излучение поглощается верхним кремниевым слоем, а более длинноволновое проходит и регистрируется InGaAs-слоем. По каталогу это двухполосный Si/InGaAs детектор, диапазон длин волн: 400 - 1700 нм, время нарастания импульса: 4 мкс, активная область: Ø2.54/Ø1.5 мм.
Такая «сэндвич»-конструкция позволяет одним прибором измерять сигналы в диапазоне 400 – 1700 нм, не меняя детектор при переходе от видимого света к ближнему инфракрасному. Время нарастания импульса составляет единицы микросекунд, поэтому детектор предназначен для относительно медленных сигналов, измерений мощности и слежения за постоянным излучением, а не для регистрации коротких импульсов.
Два выхода детектора дают независимые сигналы по каждой из спектральных полос, и по их отношению можно судить о спектральном составе излучения. Это полезно при мониторинге лазеров, светодиодов, широкополосных источников и при юстировке схем, в которых участвуют одновременно видимое излучение и излучение накачки в ближнем ИК-диапазоне.
Прибор устанавливается на стандартную оптомеханику. Для точных измерений перед детектором можно разместить диафрагму или нейтральный фильтр, чтобы избежать насыщения и обеспечить попадание всего пучка на активную область.
Для выбора нужного исполнения обращайте внимание на тип и шаг резьбы (дюймовая или метрическая), габариты, рабочие диапазоны и совместимость с остальными элементами схемы: это позволяет собрать установку без переходников и переделок.
В процессе эксплуатации периодически проверяйте затяжку крепежа и состояние рабочих поверхностей. При работе с оптическим излучением соблюдайте меры лазерной безопасности: используйте защитные очки, ограждения и ловушки пучка, не допускайте случайных отражений.
Артикул DSD2 однозначно определяет позицию; при заказе сверяйте его с исполнением (дюймовым или метрическим), так как многие позиции выпускаются в обоих вариантах, отличающихся резьбой и размерами.
Характеристики
- Артикул: DSD2
- Производитель: Thorlabs
- Тип изделия: Двухполосный Si/InGaAs детектор
- Диапазон длин волн: 400 - 1700 нм
- Время нарастания импульса: 4 мкс
- Активная область: Ø2.54/Ø1.5 мм
- Тип: двухполосный детектор Si/InGaAs
Отрасли применения
- Спектроскопия: одновременная регистрация видимого и ближнего ИК-излучения.
- Лазерная техника: мониторинг мощности и стабильности излучения.
- Метрология: сравнение сигналов в двух спектральных полосах.
- Образование: демонстрация принципа работы фотодиодов и спектральной чувствительности.
- Приборостроение: разработка систем измерения света в широком диапазоне.
