Поставщик
|
Edmund Optics |
|
Артикул
|
16-714 |
|
Диаметр
|
30 |
|
Тип крепления основания
|
ласточкин хвост |
|
RoHS
|
Compliant |
|
Load Capacity (kg)
|
5 |
|
Mounting Threads
|
(1) M6 x 1, (8) M2 x 0.4 |
|
Stage Size (inches)
|
1.18 x 1.18 |
|
Leadscrew Pitch (mm)
|
0.5 |
|
Straight Line Accuracy (μm)
|
10 |
|
Construction
|
Matte Black Finish Brass |
|
Travel (inches)
|
0.31 |
|
Travel (mm)
|
8 |
|
Stage Size (mm)
|
30 x 30 |
|
Type
|
Metric |
|
Drive Orientation
|
Center Drive |
|
Type of Drive
|
Lead Screw |
|
Guide System
|
Dovetail |
|
Type of Movement
|
Linear (X) |
Описание
Платформа для высоких нагрузок с креплением «ласточкин хвост» (артикул 16-714, Edmund Optics) имеет размеры 30 x 30 мм и оснащена метрической резьбой. Она предназначена для создания жёстких и стабильных соединений в оптомеханических системах, выдерживающих значительные механические нагрузки. Крепление типа «ласточкин хвост» обеспечивает быструю установку и снятие компонентов, а также их надёжную фиксацию без люфтов. Платформа изготовлена из анодированного алюминия, что гарантирует прочность, лёгкость и коррозионную стойкость. Метрическая резьба M6 и M4 позволяет использовать стандартные крепёжные элементы и совместима с европейскими оптическими системами. Платформа может применяться как самостоятельный монтажный элемент или в составе многокоординатных позиционирующих устройств. Она идеальна для установки тяжёлых зеркал, линз, лазерных модулей и измерительных приборов. Высокая нагрузочная способность и точность изготовления делают её востребованной в научных и промышленных приложениях.
Характеристики
- Тип: платформа с креплением «ласточкин хвост»
- Размеры: 30 x 30 мм
- Резьба: метрическая (M6, M4)
- Материал: анодированный алюминий
- Высокая нагрузочная способность
- Быстрая установка и снятие
- Надёжная фиксация без люфтов
- Совместимость с оптомеханикой Edmund Optics
Отрасли применения
Платформа 16-714 используется в оптических лабораториях для монтажа тяжёлых оптических компонентов, таких как крупногабаритные зеркала, линзы и лазерные модули. Она востребована в интерферометрах, спектрометрах и системах визуализации. В промышленности применяется в системах машинного зрения и измерительных приборах. Благодаря метрической резьбе легко интегрируется в европейские оптические системы. В научных исследованиях используется для создания стабильных и воспроизводимых оптических схем.
Описание семейства продуктов
- Компактный размер для системной интеграции.
- Конструкция из латуни для высокой жесткости и грузоподъемности
- Совместимость со всеми этапами TECHSPEC®

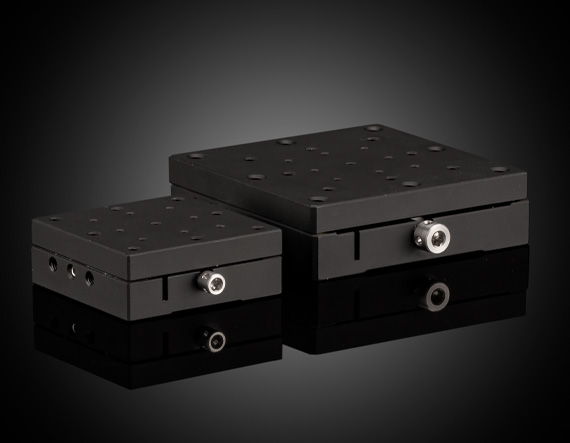

Таблицы типа «ласточкин хвост» TECHSPEC® с высокой грузоподъемностью — это компактное и экономичное решение для линейной регулировки в оптической системе. Эти ступени имеют конструкцию из латуни высокой жесткости и механизм с шестигранным приводом, что обеспечивает низкий профиль и компактный общий размер с высокой грузоподъемностью. Отсутствие натяжных пружин и встроенный замок с внешней пластиной обеспечивают устойчивость к вибрации и повышают устойчивость. Ступени типа «ласточкин хвост» TECHSPEC с высокой грузоподъемностью идеально подходят для систем обработки изображений и лазерной оптики, которые требуют встроенных низкопрофильных линейных регулировок в сложных условиях. Эти этапы имеют расположение болтов, которое совместимо со всеми TECHSPEC и сопоставимыми метрическими и английскими этапами.
