Описание

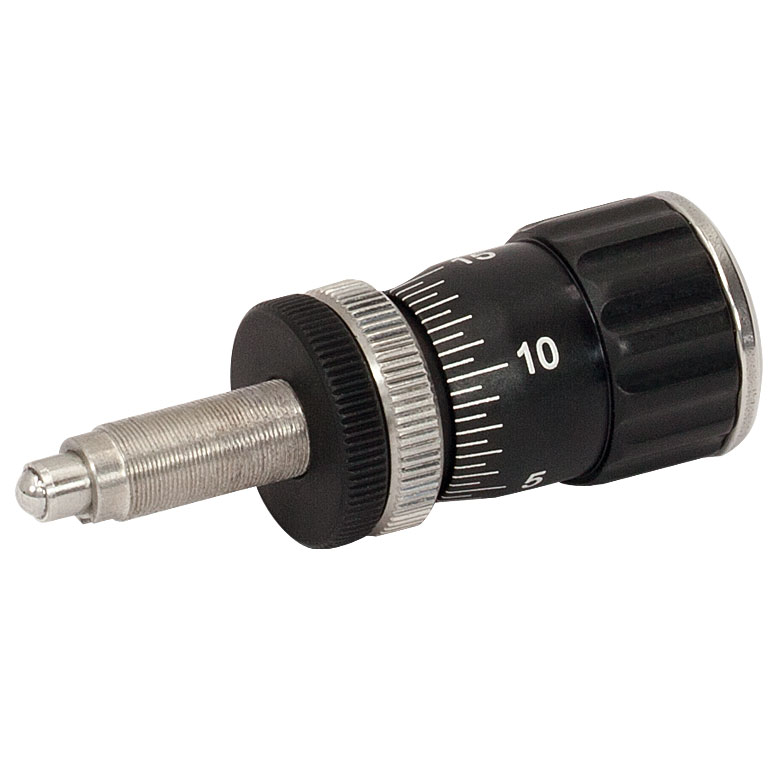

Дифференциальный привод DM22 предназначен для очень тонкой ручной подстройки положения оптомеханических узлов. По каталогу это дифференциальный привод для оптических держателей, внешняя резьба: 1/4"-80, цена деления: 0.5 мкм. В основе конструкции лежит принцип дифференциального винта: две резьбы с немного различающимся шагом вращаются совместно, и перемещение равно разности их шагов, поэтому за один оборот ручки подвижная часть смещается лишь на малую долю миллиметра.
Благодаря этому привод даёт возможность выставлять положение с микронной и субмикронной точностью, не прикладывая тонких усилий пальцами. Он подходит для юстировки зеркал, линз, волокон и образцов, где обычный винт слишком грубый, а пьезоэлементы нецелесообразны из-за стоимости или необходимости питания. Грубое перемещение и тонкая подстройка совмещаются в одном органе управления.
Привод устанавливается в стандартные резьбовые или посадочные отверстия транслятора либо держателя. Для сохранения точности избегайте боковых нагрузок на шток, следите за чистотой рабочих поверхностей и не смазывайте привод несовместимыми составами; периодически проверяйте отсутствие люфта в креплении.
Плавный ход и постоянное усилие ручки делают юстировку воспроизводимой: оператор может вернуться в прежнюю точку по шкале и зафиксировать положение стопорным элементом. Для длительной стабильной работы рекомендуется выдерживать температурный режим и не допускать резких перепадов температуры.
Изделие рассчитано на многократную сборку и разборку установки; при монтаже затягивайте крепёж умеренным усилием, следите за чистотой посадочных поверхностей и соблюдайте требования безопасности, применимые к данному типу оборудования.
Хранить изделие рекомендуется в сухом чистом месте, в заводской упаковке или защитном чехле, вдали от агрессивных сред и источников пыли. Перед установкой осмотрите посадочные поверхности и резьбу, удалите загрязнения и стружку — это продлевает срок службы и сохраняет заданную точность.
Артикул DM22 однозначно определяет позицию; при заказе сверяйте его с исполнением (дюймовым или метрическим), так как многие позиции выпускаются в обоих вариантах, отличающихся резьбой и размерами.
Характеристики
- Артикул: DM22
- Производитель: Thorlabs
- Тип изделия: Дифференциальный привод для оптических держателей
- Внешняя резьба: 1/4"-80
- Цена деления: 0.5 мкм
- Принцип действия: дифференциальный винт
- Тип: ручной привод точной подстройки
Отрасли применения
- Оптические лаборатории: тонкая юстировка зеркал, линз и волоконных вводов.
- Лазерная физика: настройка резонаторов и интерферометров.
- Микроскопия и спектроскопия: точное позиционирование образцов и оптики.
- Приборостроение: юстировочные узлы прецизионных приборов.
- Образование: практикумы по интерферометрии и юстировке.
