Описание

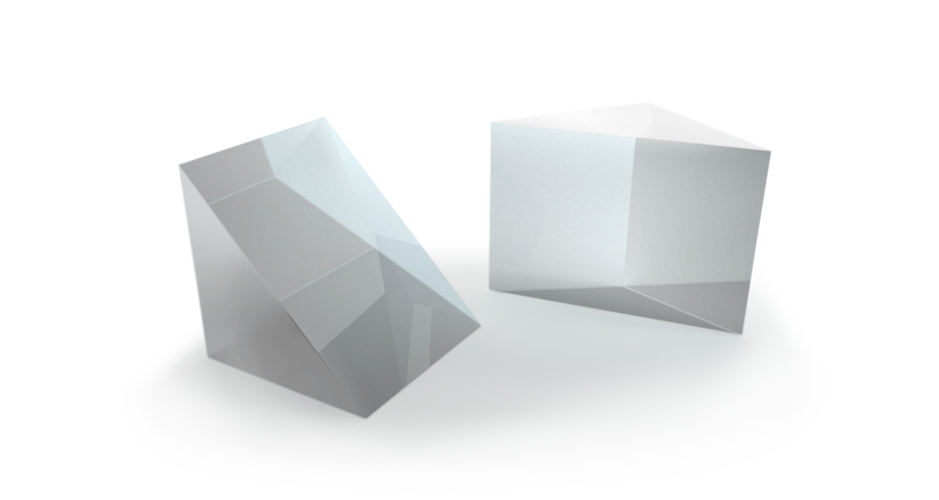

Дисперсионная призма 6616 производства литовской компании Optogama изготовлена из кварцевого стекла UVFS (UV Fused Silica) и имеет угол раствора (апексный угол) 67°, длину стороны 15 мм, толщину 10 мм; призма рассчитана на входной пучок диаметром до 6 мм. Дисперсионные призмы используют явление преломления, зависящее от длины волны (материальную дисперсию), для пространственного разложения широкополосного или многочастотного излучения по спектру — аналогично классическому опыту разложения белого света на радугу, но с точным контролем геометрии для конкретной спектроскопической или лазерной задачи.
В отличие от дифракционной решётки, призма разделяет спектр нелинейно (угловая дисперсия растёт с длиной волны неравномерно) и не создаёт паразитных дифракционных порядков, теряющих часть энергии, что делает призменные компрессоры и спектрометры предпочтительными там, где важна высокая пропускная эффективность на единственный выходной луч, а не максимальное спектральное разрешение.
Материал UVFS обеспечивает широкий диапазон пропускания (от глубокого УФ до ближнего ИК) и высокую лучевую стойкость, что делает призму пригодной как для спектрального анализа, так и для применения в компрессорах/стретчерах фемтосекундных импульсов, где требуется управление дисперсией групповой скорости лазерного импульса.
Характеристики
- Артикул: 6616; производитель: Optogama
- Тип: дисперсионная призма
- Угол раствора (апексный угол): 67°
- Длина стороны: 15 мм; толщина: 10 мм
- Максимальный диаметр входного пучка: 6 мм
- Материал: кварцевое стекло UVFS (UV Fused Silica)
- Принцип действия: угловая дисперсия за счёт зависимости показателя преломления от длины волны
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и спектральный анализ
- Компрессоры/стретчеры фемтосекундных лазерных импульсов
- Научные исследования и прецизионное лазерное приборостроение
Описание
Стандартная равнобедренная диспергирующая призма от Optogama может быть изготовлена из оптических стекол UVFS, BK7, SF11 и обладает различными дисперсионными свойствами. Используется как внутри-, так и внерезонаторными установками для временного манипулирования ультракороткими лазерными импульсами. Их конструкция позволяет использовать их под углом Брюстера, поэтому потери света при p-поляризации чрезвычайно малы.
|
Особенности: - Материал: UVFS, BK7, SF11; - Отполированные поверхности; - Малые потери p-поляризованного излучения; - Регулировка дисперсии групповой задержки ультракоротких импульсов; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Компрессия ультракоротких импульсов; - Компенсация дисперсии в лазерах с синхронизацией мод; - Пространственное разделение разных спектральных компонент. |
Оптическая схема призмы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, SF11, UVFS |
|
Рабочий диапазон |
Призмы из BK7 без покрытия: 350 нм - 2 мкм Призмы из UVFS без покрытия: 185 нм - 2,1 мкм Призмы из SF11 без покрытия: 420 нм – 2.3 мкм |
|
Рабочая длина волны |
800 нм |
|
Апертура |
80% |
|
Допуск на размеры |
±0.25 мм |
|
Допуск на углы |
±2 угловые минуты |
|
Защитные фаски |
<0.35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Плоскостность поверхности |
≤λ/4@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление призм с другими характеристиками по спецификации пользователя. По вопросам изготовления призм Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
