Описание

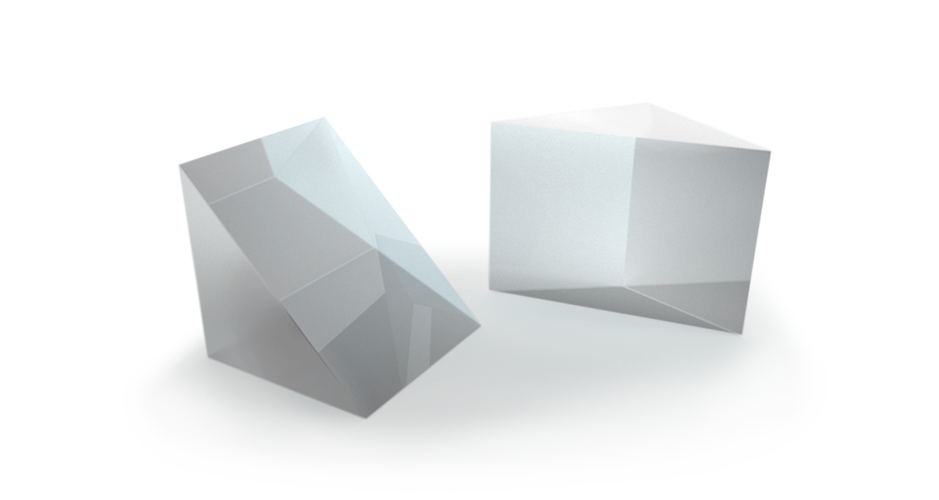

Дисперсионная призма 6618 компании Optogama изготовлена из материала BK7. Толщина призмы составляет 18 мм, длина стороны — 25 мм, диаметр рассчитанного входного пучка — 12 мм, угол раствора призмы — 67°.
Призма — это прозрачный оптический элемент с плоскими гранями, расположенными под определённым углом друг к другу: в отличие от линзы, призма не фокусирует свет, а меняет его направление или раскладывает его на составляющие цвета за счёт преломления на своих гранях.
В отличие от призм, которые просто разворачивают или смещают ход луча, дисперсионная призма специально рассчитана на то, чтобы разложить проходящий через неё белый или многоцветный свет на составляющие его цвета (длины волны) — за счёт того, что стекло преломляет свет разных длин волны на чуть-чуть разный угол, из призмы выходит уже не один общий пучок, а веер отдельных пучков разного цвета, разошедшихся в стороны на разные углы.
Точность изготовления углов и плоскостности граней призмы напрямую определяет, насколько точно и предсказуемо она меняет направление проходящего через неё луча — чем строже допуски изготовления, тем меньше паразитных смещений и искажений вносит призма в оптическую схему.
Такие призмы применяют в оптических схемах там, где нужно повернуть, сместить или развернуть ход луча на строго определённый угол, а также в приборах для точной юстировки и построения измерительных оптических трактов.
Угол раствора призмы 67° и толщина 18 мм рассчитаны инженерами так, чтобы получить нужную степень разложения (дисперсии) света по цветам при заданном диаметре входного пучка 12 мм, обеспечивая при этом, чтобы весь пучок проходил через призму, не обрезаясь по краям её рабочих граней. Такие дисперсионные призмы применяют в спектроскопах и монохроматорах для разложения света на отдельные длины волны, а также в лазерных системах для пространственного разделения или объединения излучения разных длин волны, идущего по одному общему пучку.
Характеристики
- Артикул: 6618; производитель: Optogama
- Тип: дисперсионная призма
- Материал: BK7
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и аналитическое приборостроение
Описание
Стандартная равнобедренная диспергирующая призма от Optogama может быть изготовлена из оптических стекол UVFS, BK7, SF11 и обладает различными дисперсионными свойствами. Используется как внутри-, так и внерезонаторными установками для временного манипулирования ультракороткими лазерными импульсами. Их конструкция позволяет использовать их под углом Брюстера, поэтому потери света при p-поляризации чрезвычайно малы.
|
Особенности: - Материал: UVFS, BK7, SF11; - Отполированные поверхности; - Малые потери p-поляризованного излучения; - Регулировка дисперсии групповой задержки ультракоротких импульсов; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Компрессия ультракоротких импульсов; - Компенсация дисперсии в лазерах с синхронизацией мод; - Пространственное разделение разных спектральных компонент. |
Оптическая схема призмы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, SF11, UVFS |
|
Рабочий диапазон |
Призмы из BK7 без покрытия: 350 нм - 2 мкм Призмы из UVFS без покрытия: 185 нм - 2,1 мкм Призмы из SF11 без покрытия: 420 нм – 2.3 мкм |
|
Рабочая длина волны |
800 нм |
|
Апертура |
80% |
|
Допуск на размеры |
±0.25 мм |
|
Допуск на углы |
±2 угловые минуты |
|
Защитные фаски |
<0.35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Плоскостность поверхности |
≤λ/4@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление призм с другими характеристиками по спецификации пользователя. По вопросам изготовления призм Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
