Дифракционные оптические элементы, материал:пластик

Производитель: HOLOEYE

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

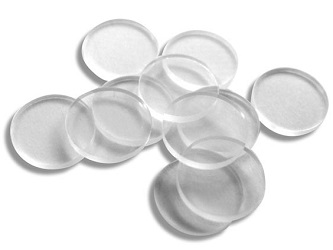

Компания HOLOEYE предлагает широкий выбор стандартных дифракционных оптических элементов из пластиковых материалов, таких как ПММА (оргстекло) или поликарбонат, по доступным ценам.

Благодаря своим размерам (диаметр: 8 мм, толщина: 1 – 2 мм) данные элементы отлично подходят для работы с различными стандартными моделями лазерных модулей. Ассортимент поставляемых дифракционных элементов постоянно растет.

Для работы в лабораторных условиях дифракционные оптические элементы HOLOEYE поставляются в стальной оправе диаметром 12.7 мм, которая позволят легко устанавливать элементы в стандартные держатели оптики.

Обратите внимание, что представленные ниже изображения являются схематическими. Распределения света, полученные при использовании элементов в реальных условиях, могут отличаться: могут быть видны более высокие дифракционные порядки; недифрагированный свет может проявиться в центре картины в качестве яркого пятна.

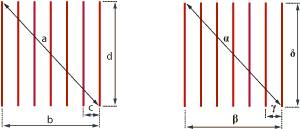

Массив линий

Модель

Описание дифракционной картины

Рабочая длина волны

Размер дифракционной картины на расстоянии 100 мм (на рабочей длине волны)

Угловые размеры дифракционной картины (на рабочей длине волны)

Рабочий диапазон

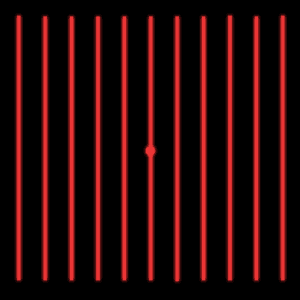

DE-R 213

11 Линий (Прямо-

угольная)

635 нм*

76.7 мм

54.4 мм

5.4 мм

54.4 мм

42.0°

30.4°

3.0°

30.4°

530 – 670 нм

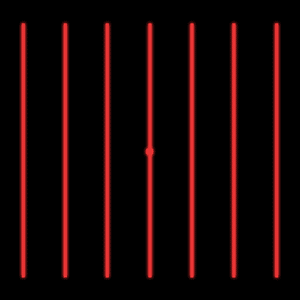

DE-R 233

7 Линий

(Квадратная)

635 нм*

54.0 мм

38.2 мм

6.4 мм

38.2 мм

30.2°

21.6°

3.6°

21.6°

530 – 670 нм

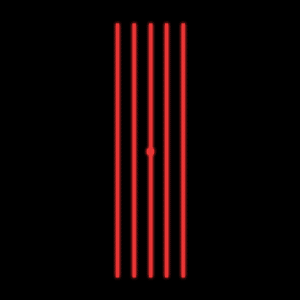

DE-R 250

5 Линий (Прямо-

угольная)

660 нм*

55.0 мм

10.9 мм

2.7 мм

53.9 мм

30.8°

6.2°

1.6°

30.2°

590 – 670 нм

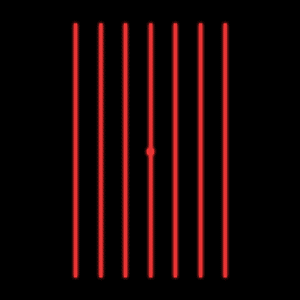

DE-R 251

7 Линий (Прямо-

угольная)

650 нм

15.5 мм

9.0 мм

1.5 мм

12.6 мм

8.9°

5.2°

0.8°

7.2°

590 – 730 нм

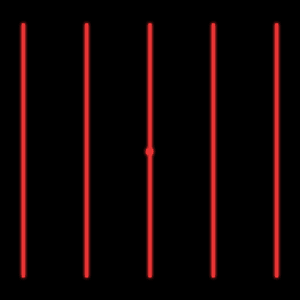

DE-R 252

5 Линий (Квадратная)

635 нм*

42.7 мм

30.2 мм

7.5 мм

30.2 мм

24.1°

17.2°

4.3°

17.2°

530 – 670 нм

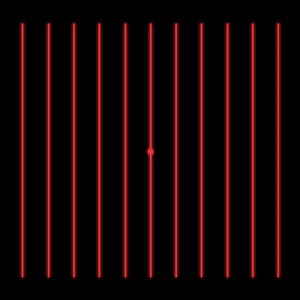

DE-R 253

11 Линий (Квадратная,

тонкие линии)

635 нм*

76.4 мм

54.0 мм

5.4 мм

54.0 мм

41.8°

30.2°

3.0°

30.2°

530 – 670 нм

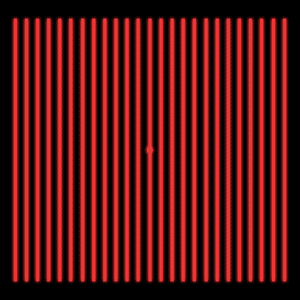

DE-R 254

25 Линий (Квадратная)

660 нм*

68.4 мм

48.3 мм

2.0 мм

48.3 мм

37.7°

27.2°

1.1°

27.2°

530 – 670 нм

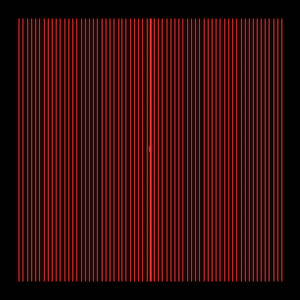

DE-R 255

65 Линий (Квадратная, толстая центральная линия)

660 нм*

45.6 мм

32.2 мм

0.5 мм

32.2 мм

25.7°

18.3°

0.3°

18.3°

530 – 670 нм

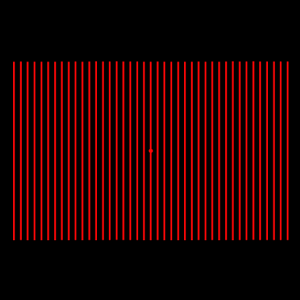

DE-R 284

41 Линий (Прямо-

угольная)

660 нм*

133.4 мм

104.0 мм

2.6 мм

78.0 мм

67.4°

54.9°

1.4°

42.6°

600 – 700 нм

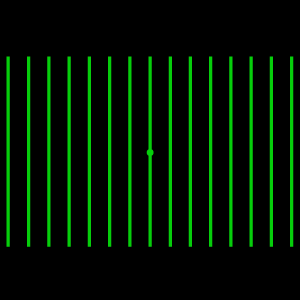

DE-R 350

15 Линий (Прямо-

угольная)

520 нм*

65.5 мм

42.1 мм

3.0 мм

50.2 мм

36.3°

23.8°

1.7°

28.2°

480 – 550 нм

* Примечание: При использовании дифракционных элементов с излучением на длине волны, сильно отличающейся (Δλ > 50 нм) от рабочей, происходит формирование дифракционных картин большого размера, которые подвержены геометрическим искажениям.

Линии и пунктирные линии

Модель	Описание дифракционной картины	Рабочая длина волны	Размер дифракционной картины на расстоянии 100 мм (на рабочей длине волны)		Угловые размеры дифракционной картины (на рабочей длине волны)		Рабочий диапазон	Изображение
Модель	Описание дифракционной картины	Рабочая длина волны	a	b	α	β	Рабочий диапазон	Изображение

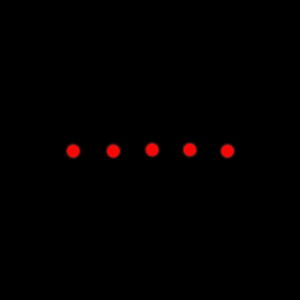

DE-R 263	1:5 Пунктирная линия	635 нм	10.5 мм	2.6 мм	6°	1.5°	450 – 700 нм

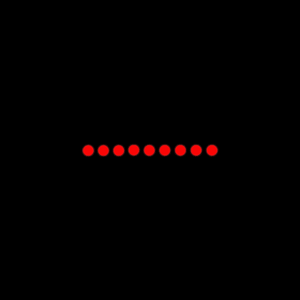

DE-R 264	1:9 Пунктирная линия	670 нм	1.6 мм	0.2 мм	0.9°	0.1°	630 – 780 нм

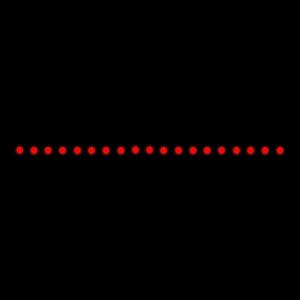

DE-R 265	1:19 Пунктирная линия	650 нм	24 мм	1.3 мм	13.7°	0.8°	500-540 нм; 630-690 нм

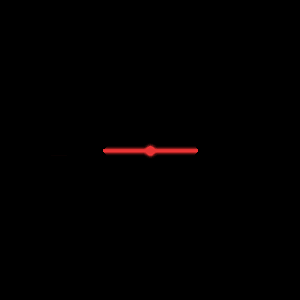

DE-R 266	Квази- непрерывная линия – 5° при 633 нм	633 нм	8.7 мм	–	5°	–	630 – 690 нм

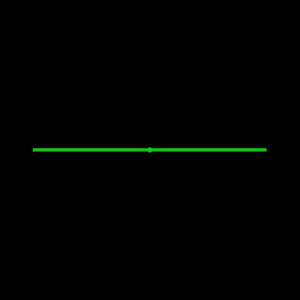

DE-R 267	Квази- непрерывная линия – 30° при 532 нм	532 нм	53.8 мм	–	30.1°	–	470 – 560 нм

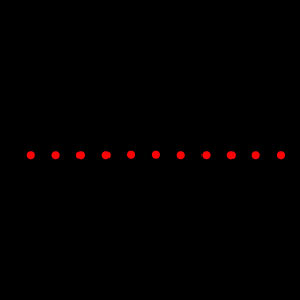

DE-R 281	1:11 Пунктирная линия	650 нм	28.9 мм	2.9 мм	16.5°	1.6°	600 – 730 нм

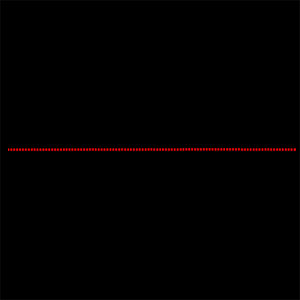

DE-R 282	1:99 Пунктирная линия	660 нм	33.7 мм	0.3 мм	19.1°	0.2°	600 – 700 нм

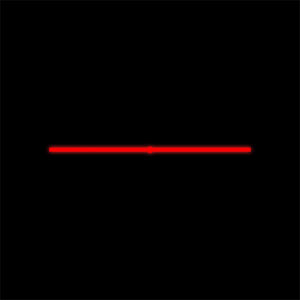

DE-R 283	Квази- непрерывная линия – 20° при 633 нм	633 нм	35.2 мм	–	20°	–	630 – 670 нм

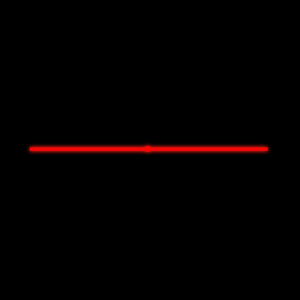

DE-R 286	Квази- непрерывная линия – 30° при 660 нм	660 нм	54.6 мм	–	30.5°	–	600 – 700 нм

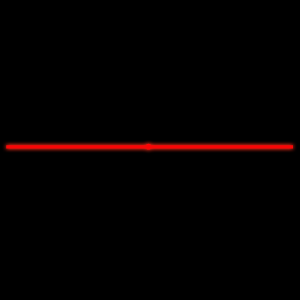

DE-R 287	Квази- непрерывная линия – 45° при 660 нм	660 нм	83.9 мм	–	45.5°	–	600 – 700 нм
DE-R 337	1:99 Пунктирная линия	635 нм	49.3 мм	0.5	27.7°	0.3°	600 – 700 нм

Перекрестие

Модель	Описание дифракционной картины	Рабочая длина волны	Размер дифракционной картины на расстоянии 100 мм (на рабочей длине волны)	Угловые размеры дифракционной картины (на рабочей длине волны)	Рабочий диапазон	Изображение
Модель	Описание дифракционной картины	Рабочая длина волны	a	α	Рабочий диапазон	Изображение

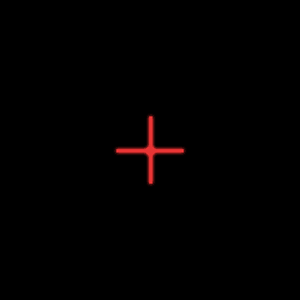

DE-R 205	Перекрестие – 5° при 650 нм	650 нм	8.7 мм	5°	580 – 660 нм

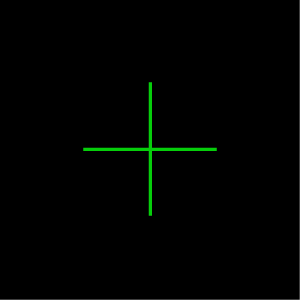

DE-R 212	Перекрестие – 25° при 532 нм	532 нм	45.1 мм	25.4°	500 – 640 нм
DE-R 214	Перекрестие – 2° при 645 нм	645 нм	3.4 мм	2.0°	600 – 645 нм

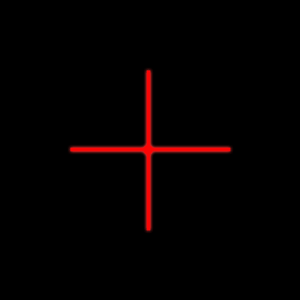

DE-R 218	Перекрестие – 15° при 640 нм	640 нм	26.3 мм	15.0°	500 – 640 нм

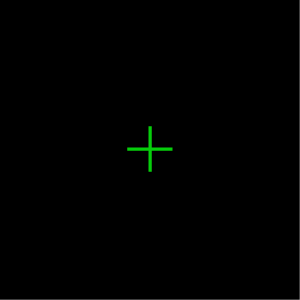

DE-R 239	Перекрестие – 5° при 520 нм	520 нм	8.7 мм	5.0°	488 – 600 нм

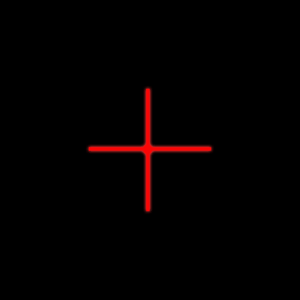

DE-R 245	Перекрестие – 10° при 633 нм	633 нм	17.5 мм	10.0°	570 – 690 нм

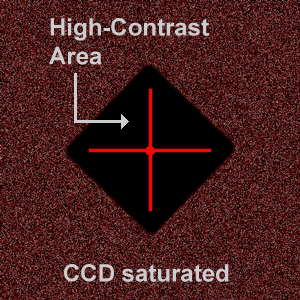

DE-R 246	Перекрестие с областью высокого контраста вокруг при 633 нм	633 нм	17.5 мм	10.0°	530 – 670 нм
DE-R 247	Перекрестие – 25° при 645 нм	645 нм	44.3 мм	25.0°	600 – 800 нм

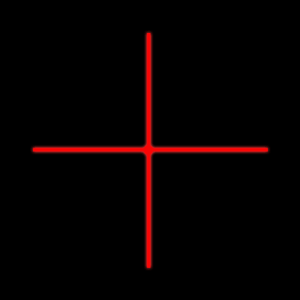

DE-R 248	Перекрестие – 37° при 645 нм	645 нм	66.8 мм	37.0°	630 – 700 нм
DE-R 249	Перекрестие – 45° при 633 нм	633 нм	83.0 мм	45.0°	500 – 640 нм

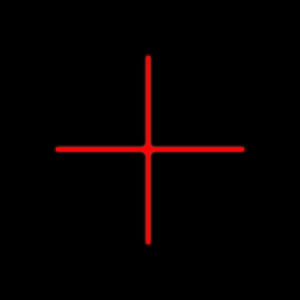

DE-R 270	Перекрестие – 30° при 640 нм	640 нм	53.6 мм	30.0°	580 – 650 нм

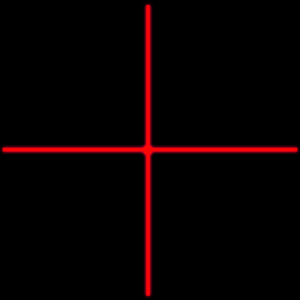

DE-R 280	Перекрестие – 60° при 635 нм	635 нм	115.5 мм	60.0°	580 – 690 нм

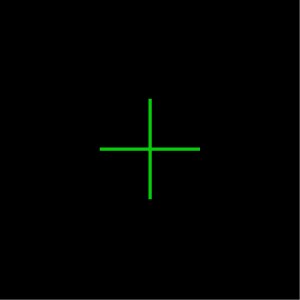

DE-R 289	Перекрестие – 15° при 520 нм	520 нм	26.4 мм	15.0°	480 – 550 нм

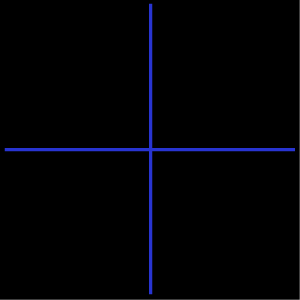

DE-R 340	Перекрестие – 60° при 450 нм	450 нм	116.1 мм	60.3°	420 – 520 нм

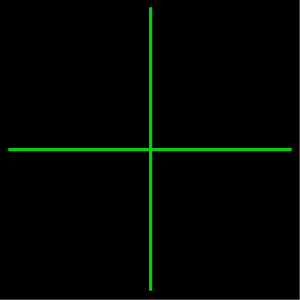

DE-R 342	Перекрестие – 52° при 515 нм	515 нм	97.6 мм	52.0°	440 – 540 нм

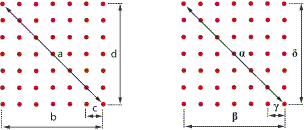

Массив точек

Модель

Описание дифракционной картины

Рабочая длина волны

Размер дифракционной картины на расстоянии 100 мм (на рабочей длине волны)

Угловые размеры дифракционной картины (на рабочей длине волны)

Рабочий диапазон


DE-R 206

17 x 17 Точки

660 нм

38.0 мм

26.6 мм

1.7 мм

26.6 мм

21.5°

15.2°

0.9°

15.2°

590 – 730 нм

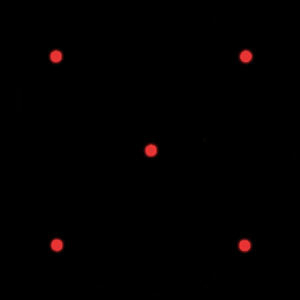

DE-R 223

2 x 2 + 1 Точки

635 нм

28.3 мм

19.9 мм

16.1°

11.4°

635 + 405 нм

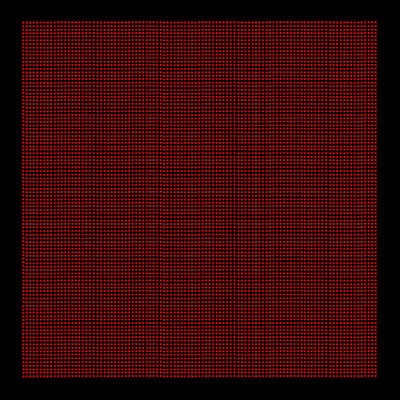

DE-R 231

101 x 101 Точки

660 нм

12.8 мм

9.1 мм

0.1 мм

9.1 мм

7.4°

5.2°

0.05°

5.2°

635 – 680 нм

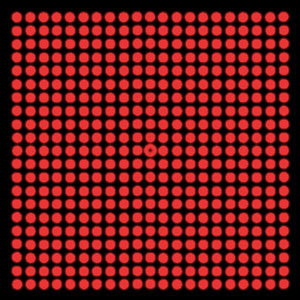

DE-R 241

21 x 21 Точки

635 нм

11.9 мм

8.4 мм

0.4 мм

8.4 мм

6.8°

4.8°

0.2°

4.8°

560 – 730 нм

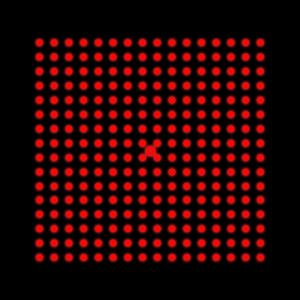

DE-R 242

16 x 16 Точки

635 нм

12.4 мм

8.8 мм

0.6 мм

8.8 мм

7.1°

5.0°

0.3°

5.0°

530 – 730 нм

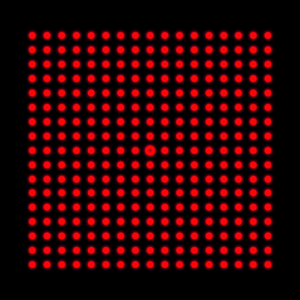

DE-R 243

17 x 17 Точки

635 нм

12.4 мм

8.8 мм

0.5 мм

8.8 мм

7.1°

5.0°

0.3°

5.0°

550 – 720 нм

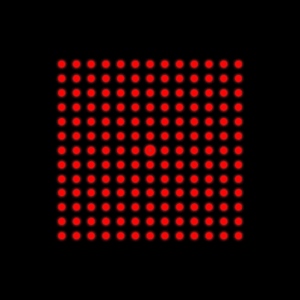

DE-R 244

13 x 13 Точки

635 нм

7.4 мм

5.3 мм

0.4 мм

5.3 мм

4.3°

3.0°

0.3°

3.0°

590 – 670 нм

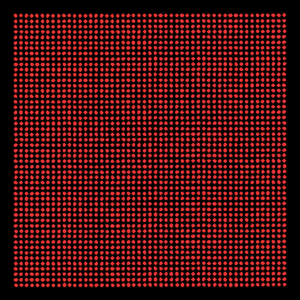

DE-R 257

51 x 51 Точки

660 нм*

56.9 мм

40.3 мм

0.8 мм

40.3 мм

31.8°

22.8°

0.5°

22.8°

560 – 720 нм

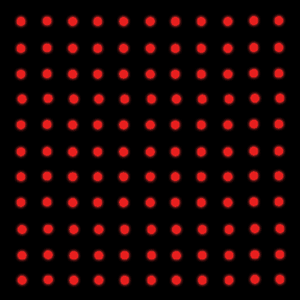

DE-R 258

11 x 11 Точки

635 нм*

71.2 мм

50.3 мм

5.0 мм

50.3 мм

39.2°

28.2°

2.8°

28.2°

590 – 690 нм

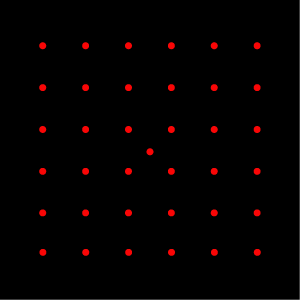

DE-R 339

6 x 6 Точки

635 нм

16.6 мм

11.7 мм

2.3 мм

11.7 мм

9.5°

6.7°

1.3°

6.7°

590 – 690 нм

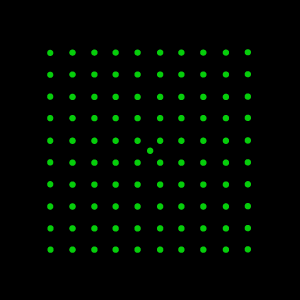

DE-R 351

10 x 10 Точки

532 нм

21.1 мм

14.9 мм

3.3 мм

14.9 мм

23.8°

17.0°

1.9°

17.0°

510 – 600 нм

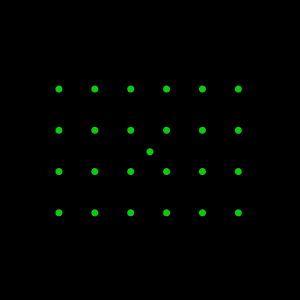

DE-R 352

4 x 6 Точки

532 нм

26.6 мм

13.7 мм

4.6 мм

22.8 мм

15.1°

7.8°

2.6°

13.6°

500 – 580 нм

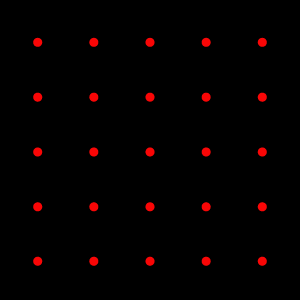

DE-R 353

5 x 5 Точки

690 нм

1.1 мм

0.75 мм

0.19 мм

0.75 мм

0.61°

0.43°

0.11°

0.43°

630 – 750 нм

Круги и пунктирные круги

Модель	Описание дифракционной картины	Рабочая длина волны	Размер дифракционной картины на расстоянии 100 мм (на рабочей длине волны)		Угловые размеры дифракционной картины (на рабочей длине волны)		Рабочий диапазон	Изображение
Модель	Описание дифракционной картины	Рабочая длина волны	a	b	α	β	Рабочий диапазон	Изображение

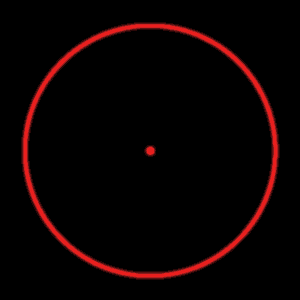

DE-R 219	Сплошная линия	592 нм	55.8 мм	–	31.2°	–	480 – 600 нм

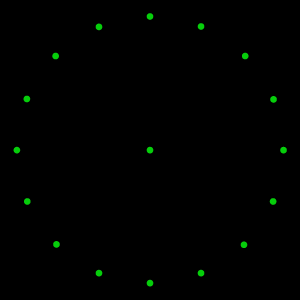

DE-R 220	1:16 Пунктирный круг	515 нм	81.9 мм	16.1 мм	44.5°	9.2°	480 – 532 нм

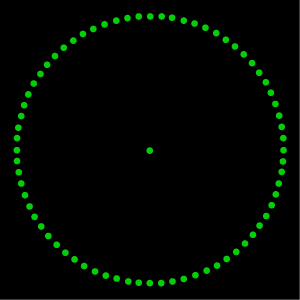

DE-R 221	1:72 Пунктирный круг	532 нм	36.9 мм	1.6 мм	20.9°	0.9°	400 – 570 нм

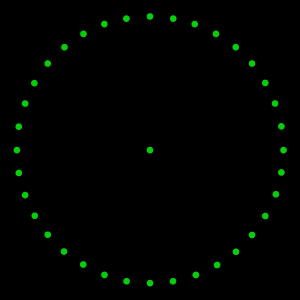

DE-R 229	1:36 Пунктирный круг	532 нм	6.1 мм	0.5 мм	3.5°	0.3°	480 – 560 нм
DE-R 238	Сплошная линия	520 нм	6.0 мм	–	3.4°	–	520 – 532 нм

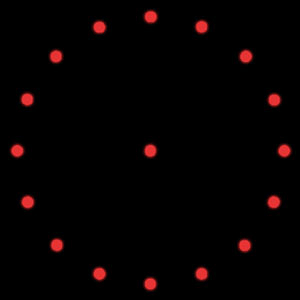

DE-R 240	1:16 Пунктирный круг	635 нм	18.9 мм	3.7 мм	10.8°	2.1°	530 – 700 нм

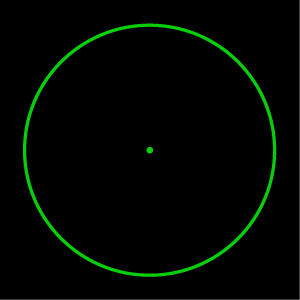

DE-R 268	Сплошная линия	488 нм	77.0 мм	–	42.1°	–	488 – 532 нм

Шаблоны особой формы

Модель	Описание дифракционной картины	Рабочая длина волны	Размер дифракционной картины на расстоянии 100 мм (на рабочей длине волны)	Угловые размеры дифракционной картины (на рабочей длине волны)	Рабочий диапазон	Изображение
DE-R 215	Видоискатель	645 нм	Ширина: 27 мм Высота: 17.7 мм Диагональ: 32 мм	Ширина: 15.5° Высота: 10.1° Диагональ: 18.2°	570 – 750 нм

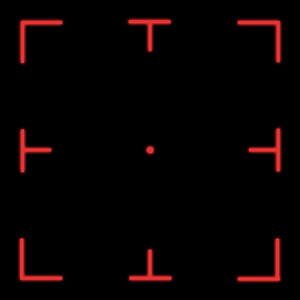

DE-R 234	Видоискатель (Квадрат)	633 нм*	Ширина: 61 мм Высота: 61 мм Диагональ: 86 мм	Ширина: 34° Высота: 34° Диагональ: 47°	590 – 730 нм

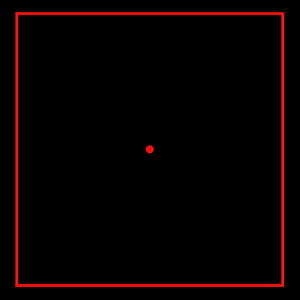

DE-R 236	Квадрат: непрерывная линия	633 нм*	Ширина: 60.2 мм Высота: 60.2 мм Диагональ: 85 мм	Ширина: 33.5° Высота: 33.5° Диагональ: 46°	530 – 650 нм

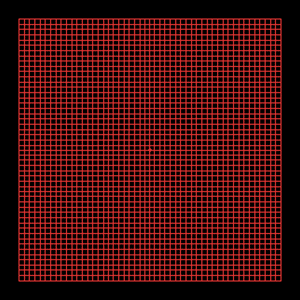

DE-R 256	Квадратная сетка: 51 x 51 линий	660 нм	Ширина: 39 мм Высота: 39 мм Диагональ: 55 мм Line Spacing: 0.77 мм	Ширина: 22° Высота: 22° Диагональ: 31° Angle betw. Lines: 0.44°	530 – 660 нм

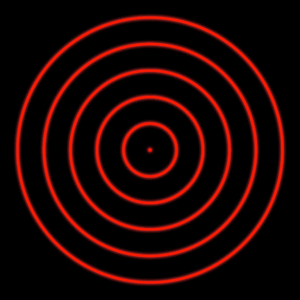

DE-R 259	5 Колец	645 нм	Ширина: 51 мм Line Spacing: 5.1 мм	Ширина: 29° Line Spacing: 2.8°	530 – 700 нм

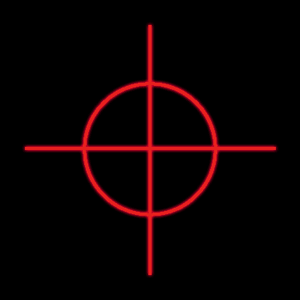

DE-R 260	Видоискатель (Круг + Перекрестие)	645 нм	Ширина Cross: 37 мм Круг Ø: 18.3 мм	Ширина Cross: 21° Круг Ø: 10.5°	570 – 750 нм

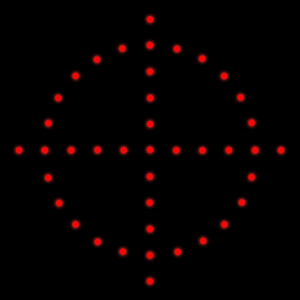

DE-R 261	Видоискатель (Пунктирный Круг + Перекрестие)	635 нм	Ширина Cross: 11 мм Круг Ø: 8.8 мм Dot Spacing: 1.1 мм	Ширина Cross: 6.3° Круг Ø: 5° Angle betw. Dots: 0.63°	570 – 750 нм

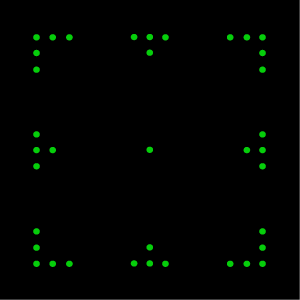

DE-R 262	Видоискатель (Квадрат из точек)	532 нм	Ширина: 12.3 мм Высота: 12.3 мм Диагональ: 17.4 мм Dot Spacing: 0.5 мм	Ширина: 7.0° Высота: 7.0° Диагональ: 10.0° Angle betw. Dots: 0.3°	480 – 670 нм

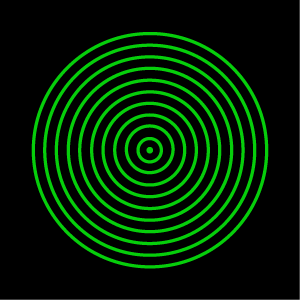

DE-R 269	10 Колец	515 нм	Ширина: 96.2 мм Line Spacing: 4.8 мм	Ширина: 51.4° Line Spacing: 2.6°	488 – 532 нм

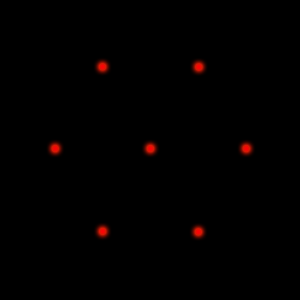

DE-R 285	Шестигранник	780 нм	Ширина: 13.1 мм	Ширина: 7.5°	520 – 800 нм

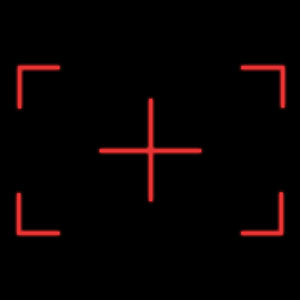

DE-R 288	Видоискатель	650 нм	Ширина: 83.0 мм Высота: 53.7 мм Диагональ: 98.9 мм	Ширина: 43.7° Высота: 27.9° Диагональ: 52.6°	590 – 730 нм

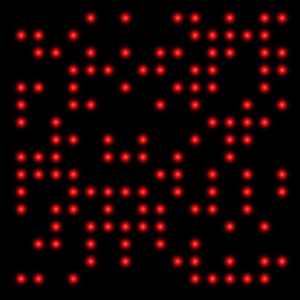

DE-R 332	33000 точек: псевдослучайный шаблон (60°x42°при 830 нм)	830 нм	Ширина: 114.6 мм Высота: 76.3 мм Диагональ: 136.9 мм	Ширина: 59.6° Высота: 41.7° Диагональ: 68.8°	820 – 850 нм
DE-R 335	33000 точек: псевдослучайный шаблон (46°x32°при 650 нм)	645 нм	Ширина: 84.8 мм Высота: 56.4 мм Диагональ: 101.3 мм	Ширина: 45.9° Высота: 31.5° Диагональ: 53.7°	630 – 660 нм

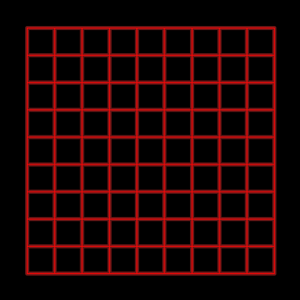

DE-R 354	Квадратная сетка: 10×10 линий	658 нм	Ширина: 72.8 мм Высота: 72.8 мм Диагональ: 102.9 мм Line Spacing: 8.1 мм	Ширина: 40.0° Высота: 40.0° Диагональ: 51.4°	620 – 680 нм

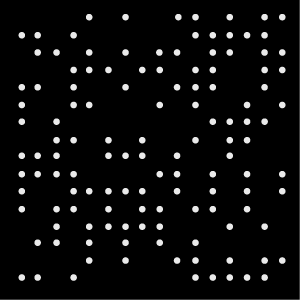

DE-R 372	40100 точек: псевдослучайный шаблон	850 нм	Ширина: 114.9 мм Высота: 720.0 мм Диагональ: 135.6 мм	Ширина: 59.7° Высота: 39.6° Диагональ: 68.3°	825 – 870 нм
DE-R 375	29594 точек: псевдослучайный шаблон	830 нм	Ширина: 118.5 мм Высота: 86.5 мм Диагональ: 146.7 мм	Ширина: 61.3° Высота: 46.8° Диагональ: 72.5°	810 – 850 нм

Поставщик

HOLOEYE

Для доступа к файлам требуется Авторизация

Каталог стандартных пластиковых дифракционных элементов

519 Кб
