Описание

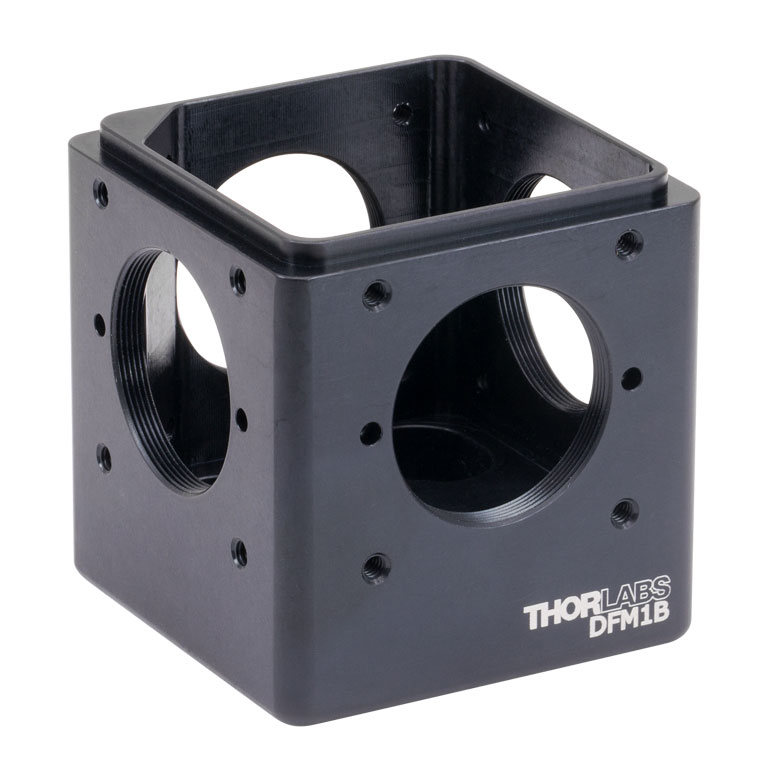

DFM1B — это кинематическое основание сменного кубика фильтров, входящего в 30-мм кейдж-систему Thorlabs, предназначенное для крепления оптических вставок с фильтрами, зеркалами или светоделительными кубиками диаметром 1 дюйм. Основание представляет собой корпус с четырьмя резьбовыми портами SM1 (1.035"-40) на всех четырёх боковых сторонах, что обеспечивает совместимость с линзовыми тубусами Thorlabs и позволяет встраивать кубик в оптическую ось системы с любой стороны. Встроенные магниты в основании и во вставке обеспечивают повторяемую позиционируемость сменного элемента при извлечении и повторной установке без потери юстировки.
Каждая из четырёх боковых сторон корпуса окружена четырьмя резьбовыми отверстиями 4-40, предназначенными для соединения с кейдж-стержнями диаметром 6 мм, что делает основание полноценным узлом 30-мм кейдж-системы. Ось пучка расположена на высоте 1.25 дюйма от нижней грани корпуса, что соответствует стандартной оптической оси имперской линейки Thorlabs. В нижней части основания предусмотрены три резьбовых отверстия 1/4"-20, совместимые с верхней резьбой стоек Ø1" и Ø1.5" или нижней резьбой стоек Ø1/2", что позволяет напрямую монтировать узел на пост без дополнительных переходников.
Основание DFM1B продаётся отдельно от сменной вставки и предназначено для пользователей, которым необходимо заменить только базовый корпус, сохранив уже имеющиеся вставки для фильтров или светоделителей. Такая модульность серии кубиков-держателей Thorlabs позволяет собирать индивидуальные конфигурации кубиков под конкретную задачу, комбинируя разные типы вставок с одним и тем же основанием. Металлический корпус обеспечивает механическую стабильность оптической оси при интенсивной эксплуатации в исследовательских установках.
Характеристики
Тип резьбы боковых портов: SM1 (1.035"-40), четыре стороны. Тип крепления снизу: три отверстия 1/4"-20 для крепления на стойки Ø1" и Ø1.5". Высота оптической оси: 1.25 дюйма от нижней грани корпуса. Совместимость с кейдж-системой: отверстия 4-40 для стержней Ø6 мм, 30-мм кейдж-система. Фиксация вставки: магнитное крепление для повторяемого позиционирования.
Отрасли применения
Основание DFM1B применяется при построении модульных оптических трактов флуоресцентной микроскопии, где требуется быстрая смена фильтров и светоделительных кубиков. Оно используется в научных лабораториях фотоники и биомедицинской оптики при сборке настраиваемых оптических систем на базе кейдж-конструкций. Также основание находит применение в промышленных и образовательных оптических стендах, где важна повторяемая юстировка сменных оптических блоков.
