Описание

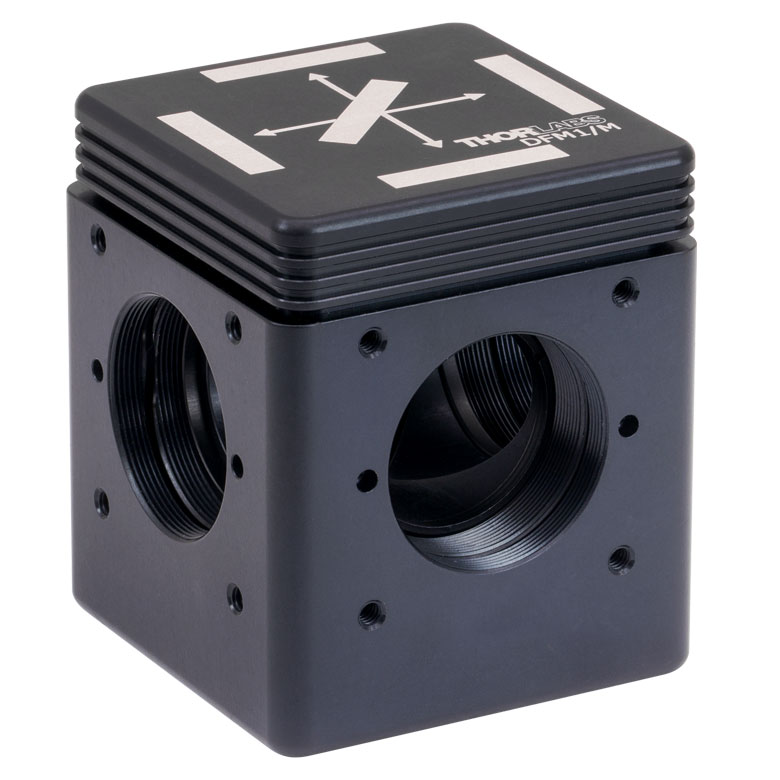

DFM1/M представляет собой кинематический куб для флуоресцентных фильтров Ø25 мм, совместимый с 30 мм каркасной системой Thorlabs. Куб служит модульным держателем для набора флуоресцентных фильтров (возбуждающий, запирающий, дихроичный), позволяя быстро менять наборы без необходимости перестройки оптической схемы. Право‑поворачивающая конфигурация обеспечивает поворот пучка на 90° внутри куба. Корпус снабжён кинематическим механизмом, который позволяет переключать несколько верхних компонентов (DFMT1) с разными наборами фильтров.
DFM1/M интегрируется в 30 мм каркасную систему и имеет резьбовые отверстия M6 для крепления в стойках и на плитах. Он включает посадочные места для Ø25 мм возбуждающего и запирающего фильтров и 25 x 36 мм дихроичного зеркала. Кинематический дизайн обеспечивает повторяемое позиционирование и позволяет быстро заменять фильтрующие модули. Куб поддерживает конфигурации с прямым проходом и поворотом пучка, адаптируясь к различным схемам микроскопии и визуализации.
Характеристики
DFM1/M рассчитан на Ø25 мм флуоресцентные фильтры и 25 x 36 мм дихроичные зеркала. Куб совместим с 30 мм каркасной системой и имеет отверстия под прутки Ø6 мм. Механические интерфейсы включают M6 резьбовые отверстия для крепления к плитам и стойкам. Кинематический механизм позволяет заменять сверху модуль DFMT1 с разными наборами фильтров без выравнивания каждый раз.
Куб имеет право‑поворачивающую конфигурацию, при которой входной пучок поворачивается на 90° внутри куба. Корпус изготовлен из алюминия с чёрным анодированным покрытием. Внутренние поверхности обработаны для минимизации паразитного рассеяния. Кинематические элементы обеспечивают надёжную фиксацию и повторяемое позиционирование фильтров.
Отрасли применения
DFM1/M используется в флуоресцентной микроскопии и визуализирующих системах для размещения наборов фильтров GFP, WGFP и других флуорофоров. Куб позволяет быстро менять фильтровые наборы для разных флуоресцентных меток, сохраняя геометрию пучка. Он интегрируется в каркасные системы для построения модульных микроскопических и визуализирующих стендов.
В лабораторной фотонике DFM1/M служит элементом модульной оптомеханики при построении систем фильтрации, разделения спектра и формирования изображений. Кинематический дизайн облегчает работу в условиях, когда часто требуется переключать фильтры. Куб широко используется в учебных и исследовательских лабораториях, где требуется гибкая смена флуоресцентных наборов без сложной перенастройки оптики.
