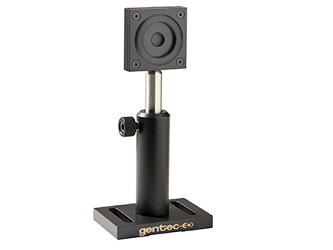

Термопарные детекторы серии UP-H компании Gentec-EO позволяют регистрировать излучение мощностью до 500 Вт.
Особенности:
1. Термопарный детектор для измерения низкой мощности излучения;
Уровень шума как у фотодетекторов, при этом более широкая полома пропускания и более высокие значения допустимой мощности.
2. Высокая производительность;
- Малое время нарастания (1.4 с);
- Высокий порог повреждений (36 кВт/см2);
3. Компактные размеры;
13 мм в толщину (модель UP10P).
4. Режим измерения энергии;
Измерение одиночных импульсов с энергией до 3 Дж.
5. ИК фильтр (модель UPF10);
6. Умный интерфейс с данными калибровки;
7. Совместим с измерительными панелями:
UNO;
8. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
9. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) (опция).
Технические характеристики детекторов мощности серии UP10-H компании Gentec-EO:
|
Модель |
UP10P-2S-H5-L |
UPF10P-2S-H5-L |
UP10K-2S-H5-L |
UPF10K-2S-H5-L |
|
Макс. средняя мощность |
2 Вт |
|||
|
Эффективный размер апертуры |
10 мм Ø |
|||
|
Метод охлаждения |
Конвекция |
|||
|
Измерительная способность |
||||
|
Спектральный диапазон |
0.19 – 20 мкм |
0.28 - 2.1 мкм |
0.19 – 20 мкм |
0.28 - 2.1 мкм |
|
Эквивалентная мощность шума |
100 мкВт / 30 мкВт |
|||
|
Время нарастания(ном.) |
1.4 сек |
1.4 сек |
1.1 сек |
1.1 сек |
|
Чувствительность (с нагрузкой 100 кОм) |
2 мВ/Вт |
|||
|
Погрешность калибровки |
±2.5 % |
|||
|
Стабильность |
±0.5 % |
|||
|
Режим измерения энергии |
|
|||
|
Чувствительность |
2.4 мВ/Дж |
|||
|
Макс. измеряемая энергия |
3 Дж |
|||
|
Эквивалентная энергия шума |
5 мДж |
|||
|
Мин. интервал повторений |
2 сек |
|||
|
Макс. ширина импульса |
63 мсек |
|||
|
Порог повреждений |
||||
|
Макс. средняя плотность мощности |
36 кВт/см2 |
|||
|
Порог повреждения импульсным лазером |
Макс. плотность энергии |
Пиковая плотность мощности |
||
|
1064 нм, 360 мкс, 5 Гц |
5 Дж/см2 |
14 кВт/см2 |
||
|
1064 нм, 7 нс, 10 Гц |
1 Дж/см2 |
143 МВт/см2 |
||
|
532 нм, 7 нс, 10 Гц |
0.6 Дж/см2 |
86 МВт/см2 |
||
|
266 нм, 7 нс, 10 Гц |
0.3 Дж/см2 |
43 МВт/см2 |
||
|
Физические характеристики |
||||
|
Эффектный размер апертуры |
10 мм Ø |
|||
|
Габаритные размеры |
46 x 46 x 13 мм |
46 x 46 x 21.4 мм |
50 x 50 x 21.5 мм |
50 x 50 x 30 мм |
|
Вес (только головка) |
0.13 кг |
0.14 кг |
0.19 кг |
0.13 кг |
Модели доступных для заказа детекторов мощности серии UP10-H компании Gentec:
|
Модель |
Описание |
|
UP10K-2S-H5-L-D0 |
10 мм Ø, 2 Вт, низкий уровень шума. Стержень с держателем не входят в комплект поставки. |
|
UP10K-2S-H5-L-IDR-D0 |
10 мм Ø, 2 Вт, низкий уровень шума. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP10K-2S-H5-L-INT-D0 |
10 мм Ø, 2 Вт, низкий уровень шума. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP10P-2S-H5-L-IDR-D0 |
10 мм Ø, тонкий корпус, 2 Вт, низкий уровень шума. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки. |
|
UP10P-2S-H5-L-INT-D0 |
10 мм Ø, тонкий корпус, 2 Вт, низкий уровень шума. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки. |
|
UP10P-2S-H5-L-D0 |
10 мм Ø, тонкий корпус, 2 Вт, низкий уровень шума. Стержень с держателем не входят в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-S-233 |
Стержень и стакан для крепления стержня с основанием |
|
|
EXT-4 |
Удлинительный кабель (4 м) |
|
|
EXT-15 |
Удлинительный кабель (15 м) |
|
|
EXT-20 |
Удлинительный кабель (20 м) |
|
|
EXT-25 |
Удлинительный кабель (25 м) |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
|
