Поставщик
|
Gentec Electro-Optics |
|
Типы изделий
|
детекторы |
|
Тип детектора излучения
|
детекторы мощности |
|
Применение
|
для лазерного излучения |
Компактные пироэлектрические детекторы Gentec-EO обладают низким уровнем шума и позволяют измерять мощности излучения на уровне 5 нВт.

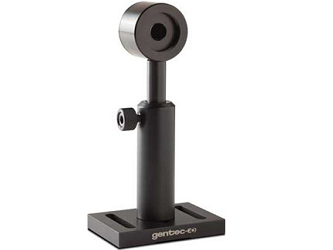

Детекторы измерения мощности серии UM-B Gentec-EO
Включите субтитры для просмотра комментариев на русском.
Особенности:
1. Низкий уровень шумов;
Уровень шума как у фотодетекторов, при этом более широкая полоса пропускания: менее 5 нВт при использовании аналогового модуля.
2. Высокая чувствительность;
До 20000 В/Вт при использовании аналогового источника питания.
- Высокий порог повреждений (45 кВт/см2);
3. Широкая полоса пропускания;
ОТ глубокого УФ до дальнего ИК.
4. Умный интерфейс с данными калибровки;
5. Совместим с измерительными панелями:
6. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
Технические характеристики детекторов мощности серии UM-B компании Gentec-EO:
|
Модель |
UM9B-BL-L-D0 |
UM9B-BL-D0 |
|
|
Макс. средняя мощность |
200 мкВт |
20 мВт (MAESTRO), 25 мВт (M-LINK) |
|
|
Эффективный размер апертуры |
9 мм Ø |
||
|
Измерительная способность |
С аналоговым модулем |
С измерительной панелью |
|
|
Спектральный диапазон * |
0.1 - 20 мкм |
0.1 - 20 мкм |
|
|
Макс. измеряемая мощность |
200 мкВт |
20 мВт (MAESTRO), 25 мВт (M-LINK) |
|
|
Эквивалентная мощность шума (RMS) |
5 нВт |
300 нВт |
|
|
Время нарастания (0-100%) |
≤ 0.2 сек |
≤ 0.2 сек |
|
|
Чувствительность |
20 000 В/Вт |
120 В/Вт |
|
|
Погрешность калибровки |
±4 % @ 1064 нм |
±4 % @ 1064 нм |
|
|
Частота модулятора |
5 ± 1 Гц |
10 ± 1 Гц |
|
|
Порог повреждений |
|||
|
Макс. средняя плотность мощности (1064 нм) |
50 мВт/см2 |
50 мВт/см2 |
|
|
Физические характеристики |
|||
|
Эффективный размер апертуры |
9 мм Ø |
||
|
Сенсор |
Пироэлектрик |
||
|
Поглотитель |
BL |
||
|
Габаритные размеры |
38.1Ø X 26.2 мм |
||
|
Вес |
91 г |
||
Модели доступных для заказа детекторов мощности серии UM-B компании Gentec:
|
Модель |
Описание |
|
UM9B-BL-D0 |
9 мм Ø, пироэлектрический сенсор с черным органическим покрытием. Для работы с контрольно-измерительными системами Gentec-EO. Изолирующий тубус. Стержень с держателем не входят в комплект поставки. |
|
UM9B-BL-L-D0 |
9 мм Ø, пироэлектрический сенсор с черным органическим покрытием. Для работы с аналоговым модулем. Изолирующий тубус. Стержень с держателем не входят в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-D-233 |
Стержень и стакан для крепления стержня с основанием |
|
|
SDC-500 |
Цифровой оптический модулятор. |
|
|
FOA-FULL-FC |
Оптоволоконный FC адаптер для детекторов XLP12, моделей с суффиксом -B (кроме THZ), PH и STEP. |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
