Описание

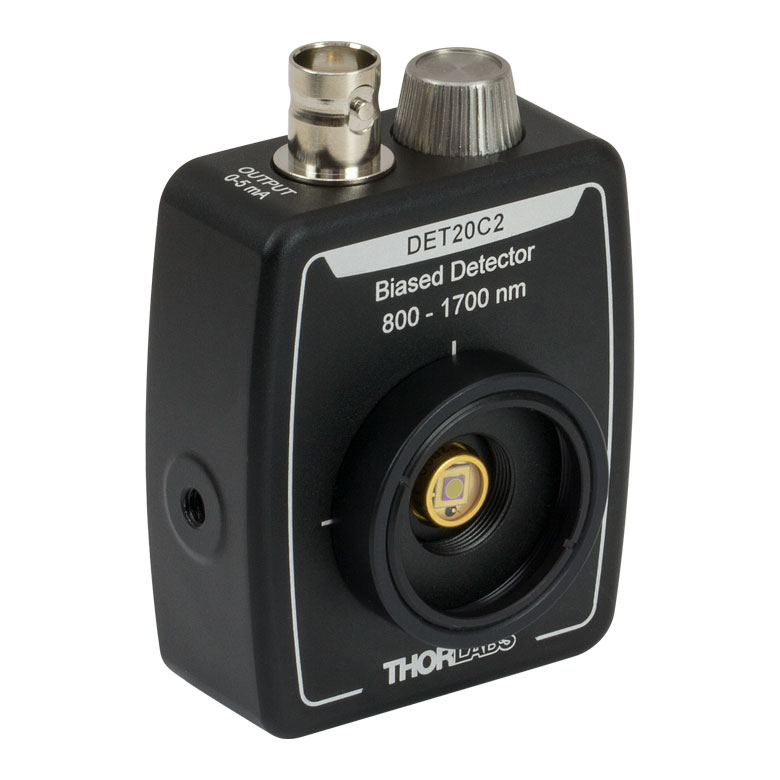

Детектор DET20C2 — InGaAs фотодиод со смещением в готовом корпусе: диод, малошумящая цепь смещения и выходной BNC-разъём объединены в компактный модуль. Фотодиоды на InGaAs чувствительны в ближнем инфракрасном диапазоне, где кремний уже не работает, и широко применяются в оптоволоконной связи и лазерной технике. По каталогу это InGaAs детектор, рабочий спектральный диапазон: 800-1700 нм, время нарастания сигнала: 30 нс, активная область детектора: 3.14 мм2, универсальные крепления: 8-32 / M4.
Спектральный диапазон 800 – 1700 нм определяет, какие источники можно измерять этим прибором, а время нарастания сигнала 30 нс — насколько быстрые процессы он различает. Активная область 3.14 мм² задаёт компромисс между чувствительностью к слабому свету и быстродействием: чем крупнее площадка, тем проще собрать пучок, но тем больше ёмкость диода и тем медленнее отклик.
Питание смещения обычно обеспечивается встроенной батареей, поэтому детектор не создаёт наводок от сети и подходит для чувствительных измерений. Выходной сигнал подаётся на осциллограф, аналого-цифровой преобразователь или другой регистратор; при высоком входном сопротивлении осциллографа выходной сигнал воспроизводится с большей амплитудой, а при согласовании на 50 Ом — с меньшим искажением формы быстрых импульсов.
Корпус имеет резьбовые отверстия и посадочное место для стержня, поэтому детектор устанавливают в оптические схемы на стойках или непосредственно на плите. Перед корпусом можно закрепить тубус с нейтральным фильтром, диафрагмой или узкополосным фильтром — резьба на входе рассчитана на стандартные оптомеханические элементы.
При проектировании установки заранее проверьте посадочные размеры, тип крепления и требуемые аксессуары — держатели, кабели, контроллеры или крепёж. Это исключает необходимость переделок и докупки комплектующих после монтажа.
Изделие удобно использовать как в стационарных установках, так и во временных лабораторных схемах: благодаря стандартным размерам и крепежу его можно быстро переставить, заменить или дополнить, не нарушая юстировку остальных элементов схемы.
Артикул DET20C2 однозначно определяет позицию; при заказе сверяйте его с исполнением (дюймовым или метрическим), так как многие позиции выпускаются в обоих вариантах, отличающихся резьбой и размерами.
Характеристики
- Артикул: DET20C2
- Производитель: Thorlabs
- Тип изделия: InGaAs детектор
- Рабочий спектральный диапазон: 800-1700 нм
- Время нарастания сигнала: 30 нс
- Активная область детектора: 3.14 мм2
- Универсальные крепления: 8-32 / M4
- Материал детектора: InGaAs
- Выходной разъём: BNC
Отрасли применения
- Лазерная физика и спектроскопия: регистрация импульсов, контроль формы модуляции, измерение мощности.
- Телекоммуникации: контроль оптических сигналов в волоконных линиях и лабораторных стендах.
- Метрология: относительные измерения мощности, тестирование оптических элементов.
- Образование: учебные работы по фотоэлектрическим приёмникам.
- Промышленность и приборостроение: отладка датчиков, лазерных дальномеров и оптических систем управления.
