Описание

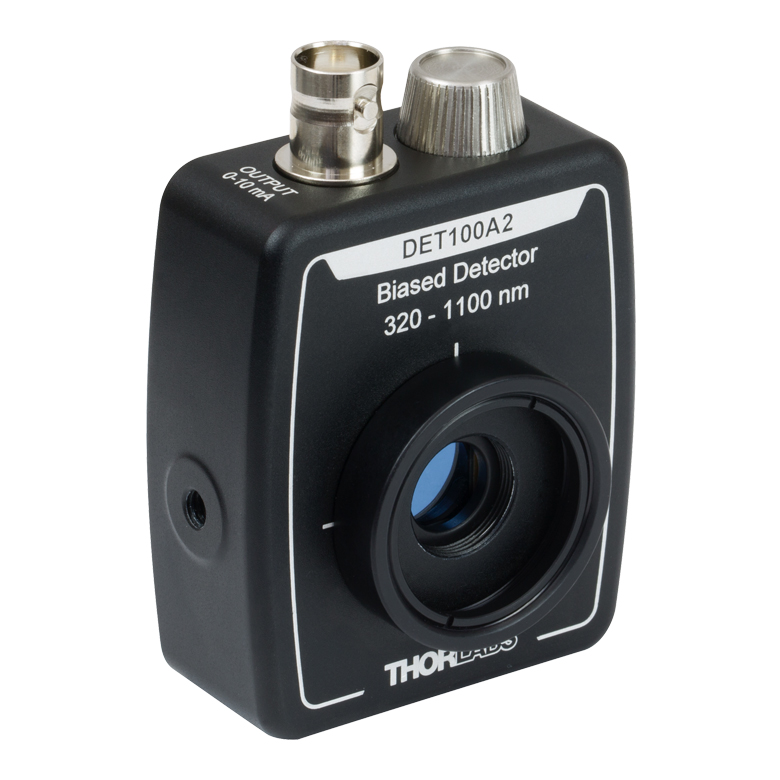

Детектор DET100A2 — кремниевый (Si) фотодиод со смещением в готовом корпусе: диод, малошумящая цепь смещения и выходной BNC-разъём объединены в компактный модуль. Кремниевый фотодиод отличается низким тёмновым током и хорошей линейностью, поэтому он применяется для видимого и ближнего ИК-диапазона. По каталогу это Si детектор, рабочий спектральный диапазон: 320-1100 нм, время нарастания сигнала: 35 нс, активная область детектора: 75.4 мм2, крепления: 8-32/M4.
Спектральный диапазон 320 – 1100 нм определяет, какие источники можно измерять этим прибором, а время нарастания сигнала 35 нс — насколько быстрые процессы он различает. Активная область 75.4 мм² задаёт компромисс между чувствительностью к слабому свету и быстродействием: чем крупнее площадка, тем проще собрать пучок, но тем больше ёмкость диода и тем медленнее отклик.
Питание смещения обычно обеспечивается встроенной батареей, поэтому детектор не создаёт наводок от сети и подходит для чувствительных измерений. Выходной сигнал подаётся на осциллограф, аналого-цифровой преобразователь или другой регистратор; при высоком входном сопротивлении осциллографа выходной сигнал воспроизводится с большей амплитудой, а при согласовании на 50 Ом — с меньшим искажением формы быстрых импульсов.
Корпус имеет резьбовые отверстия и посадочное место для стержня, поэтому детектор устанавливают в оптические схемы на стойках или непосредственно на плите. Перед корпусом можно закрепить тубус с нейтральным фильтром, диафрагмой или узкополосным фильтром — резьба на входе рассчитана на стандартные оптомеханические элементы.
Для выбора нужного исполнения обращайте внимание на тип и шаг резьбы (дюймовая или метрическая), габариты, рабочие диапазоны и совместимость с остальными элементами схемы: это позволяет собрать установку без переходников и переделок.
Изделие удобно использовать как в стационарных установках, так и во временных лабораторных схемах: благодаря стандартным размерам и крепежу его можно быстро переставить, заменить или дополнить, не нарушая юстировку остальных элементов схемы.
При подборе изделия DET100A2 учитывайте условия эксплуатации — рабочий диапазон, допустимые нагрузки, тип крепления и совместимость с остальными элементами схемы.
Характеристики
- Артикул: DET100A2
- Производитель: Thorlabs
- Тип изделия: Si детектор
- Рабочий спектральный диапазон: 320-1100 нм
- Время нарастания сигнала: 35 нс
- Активная область детектора: 75.4 мм2
- Крепления: 8-32/M4
- Материал детектора: кремниевый (Si)
- Выходной разъём: BNC
Отрасли применения
- Лазерная физика и спектроскопия: регистрация импульсов, контроль формы модуляции, измерение мощности.
- Телекоммуникации: контроль оптических сигналов в волоконных линиях и лабораторных стендах.
- Метрология: относительные измерения мощности, тестирование оптических элементов.
- Образование: учебные работы по фотоэлектрическим приёмникам.
- Промышленность и приборостроение: отладка датчиков, лазерных дальномеров и оптических систем управления.
