Описание

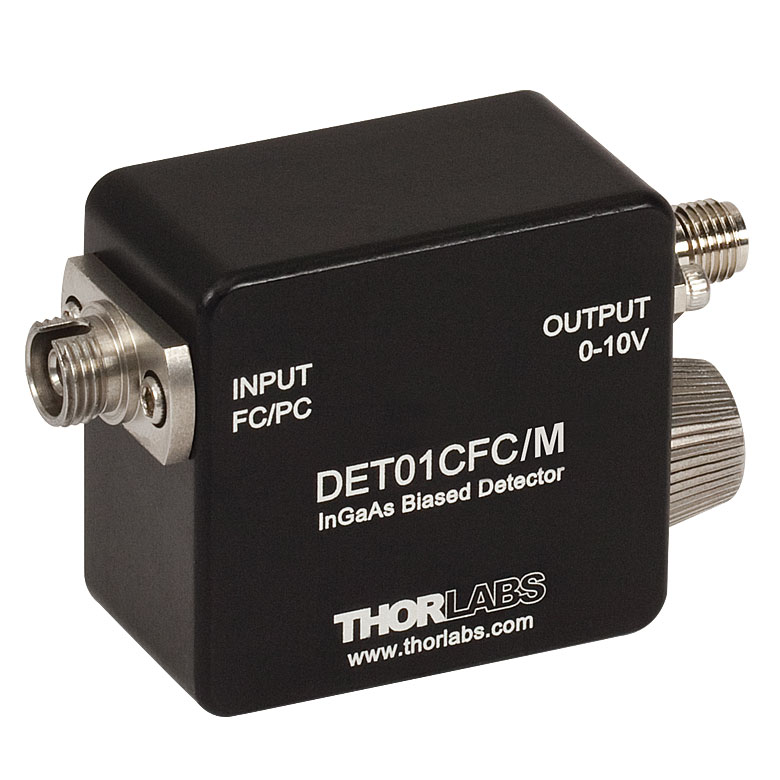

InGaAs-фотодетектор DET01CFC/M — быстрый приёмник оптического излучения на основе PIN-фотодиода, преобразующий световой сигнал в электрический ток или напряжение. Рабочий спектральный диапазон — 800 - 1700 нм; полоса пропускания — 1.2 ГГц. Материал InGaAs определяет спектральную область: кремний охватывает видимый и ближний ИК-диапазон, InGaAs — телекоммуникационные длины волн 1310 и 1550 нм.
Волоконный вход FC/PC позволяет подключать оптоволокно напрямую без дополнительной оптики. Чувствительная площадка небольшая, что обеспечивает малую ёмкость перехода и высокую скорость отклика; такая полоса соответствует времени нарастания порядка сотен пикосекунд и менее, поэтому детектор пригоден для регистрации коротких импульсов и высокочастотной модуляции.
Питание диода реализовано на смещении обратного напряжения — от встроенной батареи или внешнего источника; сигнал выводится на SMA- или BNC-разъём для подключения к осциллографу или анализатору спектра. Согласование по нагрузке 50 Ом помогает получить максимальную полосу.
Не допускайте перегрузки: при высокой мощности излучения применяйте аттенюаторы или нейтральные фильтры; перед работой убедитесь в правильности смещения и в исправности кабелей.
Компания Thorlabs, основанная в 1989 году и расположенная в городе Ньютон (штат Нью-Джерси, США), относится к числу крупнейших мировых производителей фотонных и оптомеханических компонентов. Каталог производителя охватывает тысячи позиций: от простейшего крепежа и оптических элементов до лазеров, детекторов, камер и прецизионных систем позиционирования, поэтому изделия Thorlabs легко комбинируются друг с другом в единую установку без переходников «на месте».
Перед заказом рекомендуется сверить актуальные технические данные, комплектацию и совместимость с уже имеющимся оборудованием по документации производителя, поскольку отдельные параметры изделий Thorlabs могут уточняться от ревизии к ревизии. Артикул DET01CFC/M позволяет однозначно идентифицировать позицию в каталоге и при обращении в техническую поддержку.
Характеристики
- Артикул: DET01CFC/M
- Производитель: Thorlabs
- Тип изделия: InGaAs фотодетектор с FC/PC разъемом
- Ширина полосы пропускания: 1.2 ГГц
- Рабочий спектральный диапазон: 800 - 1700 нм
- Крепления: M4
- Материал фотодиода: InGaAs
- Тип: PIN-фотодетектор
Отрасли применения
- Телекоммуникации: тестирование оптических сигналов и высокоскоростных линий.
- Лазерная физика: диагностика импульсов и модуляции.
- Спектроскопия и метрология: регистрация быстрых процессов.
- Лидары и оптические сенсоры: приёмники излучения.
- Научные лаборатории: универсальные детекторы для стендов.
