Описание

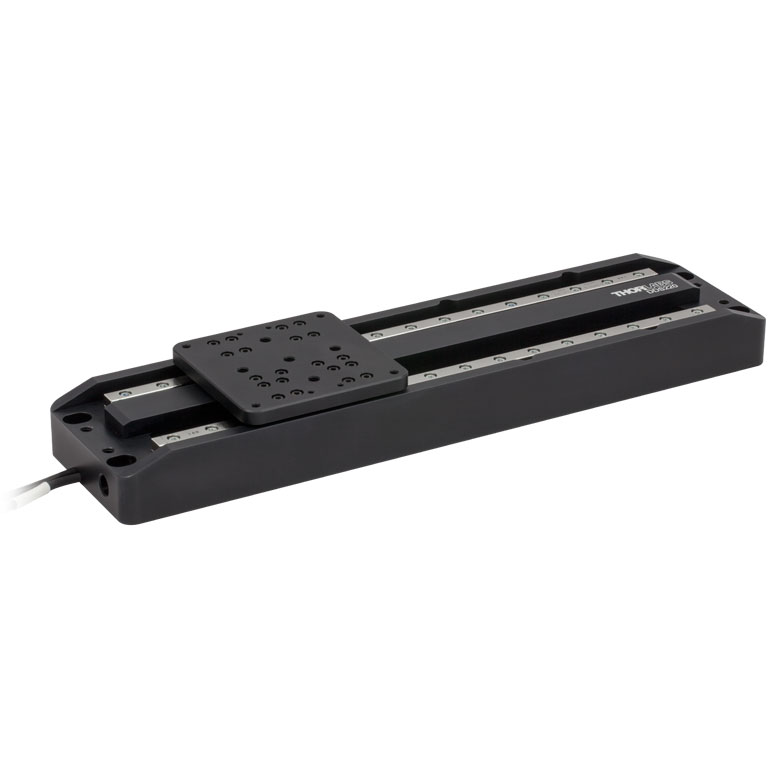

Транслятор с прямым приводом DDS220 — линейный сервопривод с ходом 220 мм на основе бесщёточного линейного двигателя. Отсутствие редукторов, винтов и ремней устраняет люфт и износ: движение передаётся непосредственно от двигателя к каретке, что обеспечивает высокую скорость, плавность и повторяемость позиционирования.
Основные характеристики модели: максимальная скорость до 300 мм/с, ускорение до 5000 мм/с², минимальный шаг 0.1 мкм, двунаправленная повторяемость ±0.25 мкм, абсолютная точность по оси ±2.0 мкм, прямолинейность ±5.0 мкм, грузоподъёмность 3 кг, номинальная сила двигателя 7.0 Н (пиковая 15 Н). Габариты в среднем положении — 370 x 90 x 44 мм.
Для работы применяется контроллер серии BBD (например, BBD302 управляет двумя трансляторами одновременно, что удобно для XY-систем). Точный оптический энкодер даёт обратную связь по положению, а конструкция сохраняет параметры при длительной эксплуатации. Исполнение дюймовая резьба 1/4"-20 / 8-32 обеспечивает совместимость с дюймовой или метрической оптомеханикой.
Транслятор подходит для автоматических установок, где нужны быстрые и точные перемещения на десятки сантиметров: сканирование образцов, линии задержки, позиционирование оптики и деталей.
Позиция DDS220 поставляется под брендом Thorlabs; при подготовке заказа полезно уточнить актуальную комплектацию, наличие метрического или дюймового исполнения и возможность приобретения сопутствующих аксессуаров. Так вы сможете собрать законченное решение и избежать простоев при монтаже.
Характеристики
- Артикул: DDS220
- Производитель: Thorlabs
- Тип изделия: Транслятор с прямым приводом
- Макс. смещение: 8.6"
- Дюймовая резьба
- Ход: 220 мм
- Максимальная скорость: 300 мм/с
- Ускорение: 5000 мм/с²
- Минимальный шаг: 0.1 мкм
- Двунаправленная повторяемость: ±0.25 мкм
- Грузоподъёмность: 3 кг
- Тип привода: бесщёточный линейный двигатель
Отрасли применения
- Лазерная микрообработка: быстрое позиционирование деталей и оптики.
- Микроскопия: перемещение предметных столиков и сканирование образцов.
- Метрология и контроль качества: измерительные стенды с высокой точностью.
- Полупроводниковая промышленность: манипуляция пластинами и компонентами.
- Научные исследования: линии оптической задержки и автоматизированные эксперименты.
