Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
датчики |
|
Тип детекторов
|
датчик края |
|
Артикул
|
APE2-024K2 |
|
Диапазон измерения
|
12 мм |
|
Время отклика
|
0,5 мс |
|
Габаритные размеры
|
80 × 33 × 15 мм |
|
Отрасли применения
|
для промышленности |
|
Рабочая температура
|
−20-50 °C |

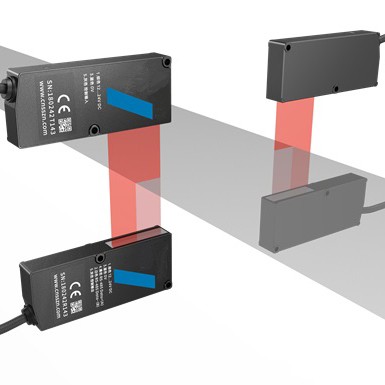

APE2-024K2 — промышленный оптический датчик края, предназначенный для бесконтактного и высокоскоростного контроля положения кромки. Применяется в системах автоматизации для точного позиционирования материалов, особенно в задачах с широкими допусками и высокой скоростью производства.
Области применения:
- системы контроля кромки;
- обработка листового металла;
- полупроводниковое производство;
- контроль качества продукции;
- автоматизированные линии и конвейеры.
Преимущества:
- Высокая скорость работы: время отклика всего 0,5 мс;
- Надёжная повторяемость: до 50 мкм;
- Широкий диапазон измерений: до ±12 мм;
- Бесконтактное измерение: отсутствие износа и высокая стабильность;
- Устойчивость к помехам: стабильная работа в промышленной среде;
- Гибкая интеграция: поддержка интерфейса RS-485;
- Оптимальное соотношение цена/эффективность.
Технические характеристики:
|
Технические характеристики |
Значение |
|
Диапазон измерения |
±12 мм (ширина зоны 24 мм) |
|
Максимальное расстояние установки |
до 200 мм |
|
Лазер |
красный полупроводниковый, 660 нм |
|
Класс лазера |
I (безопасный) |
|
Размер светового пятна |
5 × 29 мм |
|
Повторяемость |
50 мкм |
|
Линейность |
±0,4% от диапазона |
|
Период выборки |
0,5 мс |
|
Интерфейс связи |
RS-485 |
|
Питание |
12–24 В |
|
Разъём |
6-контактный |
|
Индикация |
питание — зелёный; сигнал тревоги — красный |
|
Степень защиты |
IP67 |
|
Рабочая температура |
−10°C … +50°C |
|
Температура хранения |
−20°C … +60°C |
|
Влажность |
35–85% |
|
Габариты |
80 × 33 × 15 мм |
|
Материал корпуса |
алюминиевый сплав |
Совместимость и система
Работает в составе системы с:
- передающей головкой: APE1-010K4-T;
- приёмной головкой: APE1-010K4-R;
- контроллерами: APEA-DM2 / APEA-DM2-AV;
- поддержкой EtherCAT (через модуль SU1-EC).
Модель APE2-024K2 оптимально подходит для задач, где требуется контроль положения края с большим диапазоном смещения, но без необходимости сверхвысокой точности. Это надёжное решение для промышленной автоматизации с высокой скоростью и стабильностью работы.
