Описание

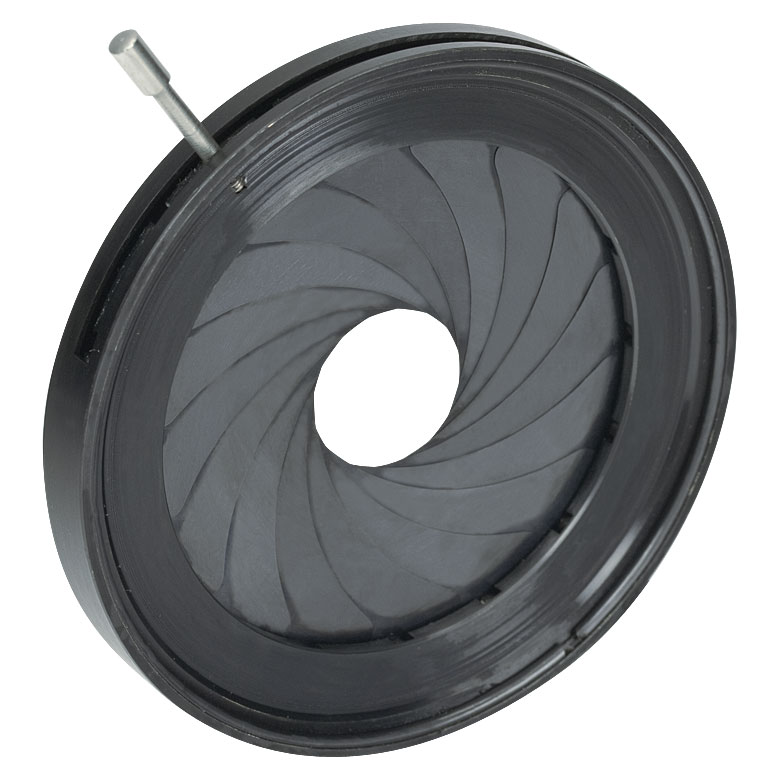

D50S — это ирисовая диафрагма с рычажным приводом, обеспечивающая непрерывно регулируемую апертуру от 2.5 мм до максимального значения 50.0 мм, производства Thorlabs. Диафрагма построена на основе лепестков из чёрной пружинной стали, которые поворачиваются внутри внешнего кольца, обеспечивая плавное и повторяемое изменение диаметра отверстия на протяжении многих тысяч циклов срабатывания. Такая конструкция обеспечивает быструю ручную регулировку светового потока без замены оптических элементов, что удобно при настройке экспозиции или ограничении диаметра пучка в оптической системе.
Диафрагма D50S не имеет монтажных отверстий и не может крепиться непосредственно на стойку, поэтому она предназначена преимущественно для встраивания в OEM-узлы и специализированные оптические сборки, где крепление реализуется через внешний корпус или переходник. Компактная толщина конструкции (около 7.5 мм) при внешнем диаметре 69.9 мм позволяет интегрировать диафрагму в ограниченное пространство прибора без значительного увеличения габаритов. Такие диафрагмы применяются как самостоятельный регулирующий элемент в приборах, где требуется управление большим диаметром светового пучка.
Характеристики
Диапазон регулировки апертуры: от Ø2.5 мм до Ø50.0 мм. Внешний диаметр: 2.75" (69.9 мм). Толщина: 0.30" (7.5 мм). Тип привода: рычажный (лепестки из чёрной пружинной стали). Особенность конструкции: отсутствие монтажных отверстий, ориентация на встраивание в OEM-узлы.
Отрасли применения
Диафрагма D50S применяется в оптических приборах, проекционных системах и лазерной технике для регулировки диаметра светового пучка большого размера. Она используется в OEM-разработках оптических модулей, где требуется встроенный регулируемый ограничитель апертуры. Также диафрагма находит применение в исследовательских установках при настройке освещённости и контроле диаметра пучка в оптических трактах.
