Описание

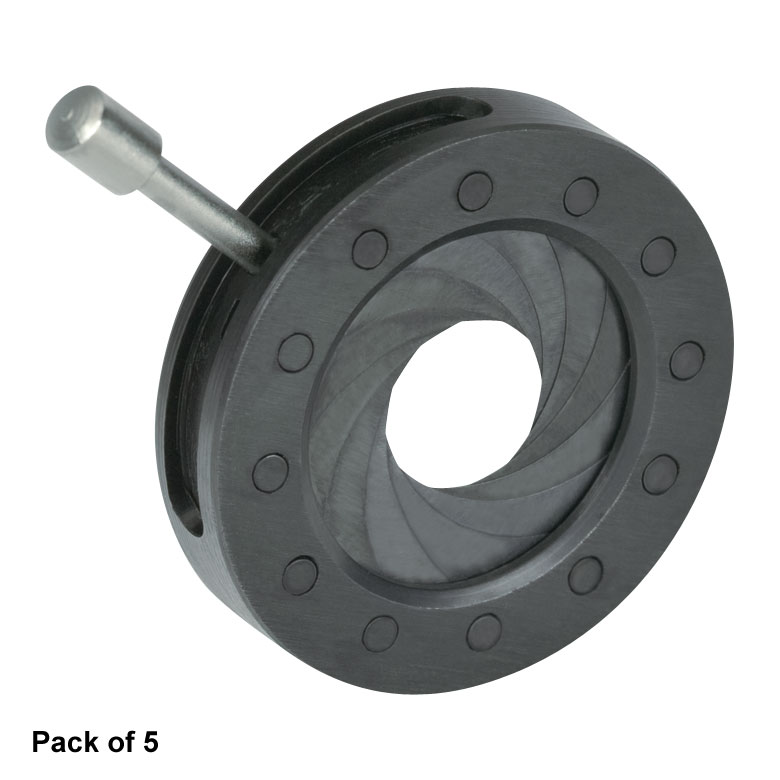

D12S-P5 — это набор из пяти стандартных ирисовых диафрагм с максимальной апертурой раскрытия 12.0 мм, производства Thorlabs, предназначенных для плавного механического ограничения диаметра проходящего через них светового пучка. Каждая диафрагма представляет собой лепестковый механизм рычажного типа, обеспечивающий непрерывное изменение диаметра апертуры от минимального до максимального значения при повороте регулировочного рычага. Диафрагмы данной модели не имеют крепёжных отверстий и не предназначены для прямого монтажа на стойку, что делает их компактным решением для встраивания в специализированные оправы или держатели пользователя.
Диапазон регулировки апертуры каждой диафрагмы составляет от 1.0 мм до 12.0 мм, что обеспечивает достаточную гибкость при точной настройке диаметра пучка для широкого круга оптических задач. Внешний диаметр диафрагмы составляет 0.78 дюйма (19.8 мм), а толщина устройства — 0.20 дюйма (5.1 мм), что делает диафрагму компактным компонентом, легко интегрируемым в существующие оптические сборки с ограниченным пространством. Лепестковый механизм диафрагмы рассчитан на плавную работу в течение многих тысяч циклов открытия и закрытия без потери точности регулировки.
Поставка диафрагм в наборе из пяти штук делает данную позицию экономичным решением для лабораторий и производственных линий, где требуется несколько идентичных ирисовых диафрагм для одновременного использования в разных точках оптической схемы. Отсутствие крепёжных отверстий предполагает установку диафрагмы в специализированную оправу или адаптер, разработанный под конкретную геометрию сборки, что даёт дополнительную гибкость при проектировании оптомеханических узлов. Данная модель относится к линейке ирисовых диафрагм Thorlabs без крепёжных отверстий, дополняющей серию диафрагм с фланцем для установки на стандартный пост.
Характеристики
Диапазон апертуры: от Ø1.0 мм до Ø12.0 мм. Внешний диаметр: 0.78" (19.8 мм). Толщина: 0.20" (5.1 мм). Тип: лепестковая ирисовая диафрагма без крепёжных отверстий. Механизм: рычажный, непрерывная регулировка. Комплектация: 5 штук в упаковке.
Отрасли применения
Диафрагма D12S-P5 применяется в оптических и лазерных установках для плавного ограничения диаметра светового пучка и подавления паразитного рассеянного света. Она используется в системах формирования изображений, спектроскопии и микроскопии при точной настройке апертуры оптического тракта. Также диафрагма находит применение в производственных линиях оптического приборостроения, где требуется несколько идентичных компактных диафрагм для интеграции в специализированные оправы и держатели.
