Поставщик
|
Thorlabs |
|
Артикул
|
CP1TM09 |
|
Тип пластины
|
монтажные |
|
Тип адаптера
|
пластины |
|
Применение адаптера
|
для каркасных систем |
|
Размер системы
|
30 мм |
|
Крепление
|
M |
|
Применение
|
для каркасных систем |
Описание
CP1TM09 компании Thorlabs — это монтажная пластина для установки линз или других круглых оптических элементов с резьбовой оправой M9 x 0,5 внутрь модульной каркасной системы (кейдж-системы) стандарта 30 мм.
Каркасная (кейдж) система — это способ сборки оптического прибора из отдельных модульных пластин, соединённых между собой четырьмя параллельными стержнями: вместо того чтобы крепить каждый элемент отдельно на общей плите, все компоненты нанизывают на общие стержни, что позволяет быстро и жёстко фиксировать точное взаимное расположение и расстояние между элементами вдоль оптической оси.

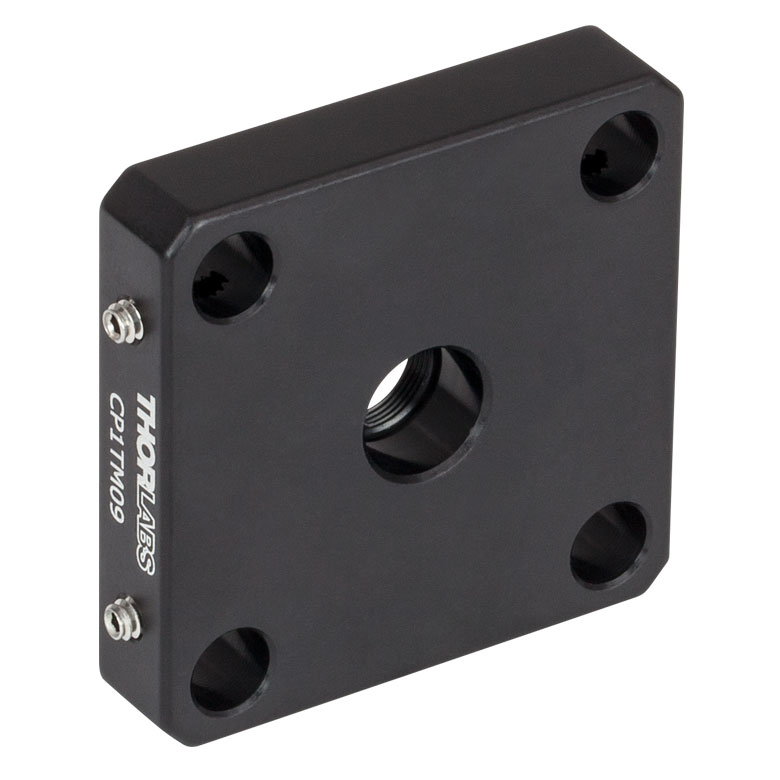

Пластина имеет отверстия для четырёх направляющих стержней по краям (под стандарт 30 мм) и центральное резьбовое отверстие M9 x 0,5 в середине, в которое вкручивается оправа с линзой.
Такая пластина позволяет встроить линзу с резьбой M9 x 0,5 (нестандартной для типичных держателей Thorlabs, но распространённой у некоторых производителей объективов и специализированной оптики) прямо в общую каркасную сборку, не прибегая к изготовлению собственной оправы на заказ.
Модульные каркасные системы широко используют при сборке лабораторных оптических стендов и прототипов приборов, поскольку они позволяют быстро менять взаимное расположение элементов вдоль оси и легко разбирать и пересобирать схему при изменении задачи эксперимента.
Характеристики
- Артикул: CP1TM09; производитель: Thorlabs
- Тип: монтажная пластина для каркасной (кейдж) системы
- Стандарт каркасной системы: 30 мм
- Внутренняя резьба: M9 x 0,5
Отрасли применения
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
