CP1M10 - Пластина для каркасных систем (30 мм), отверстие с внутренней резьбой: M10 x 0.5, крепления: 8-32, Thorlabs

Описание

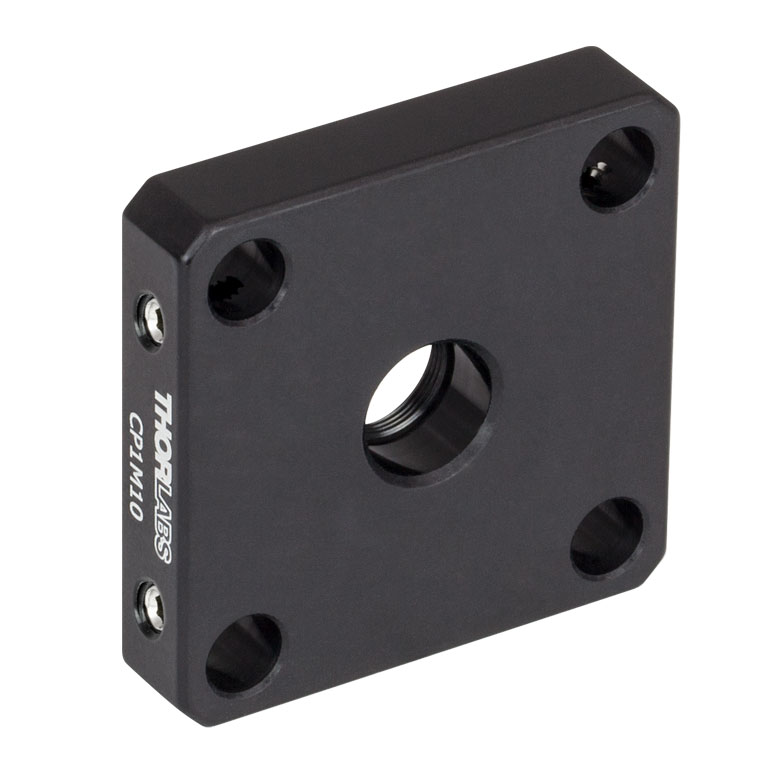

Изделие CP1M10 — деталь каркасной системы Thorlabs с межосевым расстоянием 30 мм: пластина, кронштейн или адаптер, на которых выстраивается оптическая ось конструкции. По каталогу это пластина для каркасных систем (30 мм), отверстие с внутренней резьбой: M10 x 0.5, крепления: 8-32. Каркасные системы состоят из четырёх стержней Ø6 мм, соединяющих пластины и кубы; такие конструкции жёстки, компактны и обеспечивают строгую соосность оптических элементов.

Пластины изготовлены из алюминия с точной обработкой отверстий для стержней и резьбовых посадочных мест. Резьба SM1 (1.035"-40) и SM05 (0.535"-40) предназначена для установки тубусов, оправ и стопорных колец, резьба M8 и M10 — для линз и вспомогательных элементов, C-Mount — для камер и объективов. Тонкие пластины (толщиной 0.35") экономят место, более толстые (0.50") обеспечивают дополнительную жёсткость.

Использование заводских пластин вместо самодельных деталей гарантирует параллельность плоскостей и соосность: элементы, закреплённые на разных пластинах, автоматически оказываются на одной оси. Это сокращает время юстировки и повышает воспроизводимость сборки.

Стержни каркаса фиксируются в пластине винтами, а положение вдоль стержня регулируется свободно. При сборке следите за перпендикулярностью пластин стержням и не перетягивайте фиксирующие винты, чтобы не деформировать отверстия.

Thorlabs — американский производитель фотоники с историей более тридцати лет: компания основана в 1989 году, штаб-квартира находится в Ньютоне (штат Нью-Джерси). Продукция выпускается по единым конструкторским стандартам (дюймовым и метрическим), что упрощает подбор совместимых комплектующих: оптомеханика, оптика, источники излучения, детекторы и системы управления рассчитаны на совместную работу.

Артикул CP1M10 однозначно определяет позицию в каталоге Thorlabs. При проектировании установки полезно заранее проверить тип и шаг резьбы, габариты и требуемые аксессуары по технической документации: это позволяет избежать переделок и подобрать всё необходимое за один заказ.

Характеристики

• Артикул: CP1M10
• Производитель: Thorlabs
• Тип изделия: Пластина для каркасных систем (30 мм)
• Отверстие с внутренней резьбой: M10 x 0.5
• Крепления: 8-32
• Материал: алюминий
