Описание

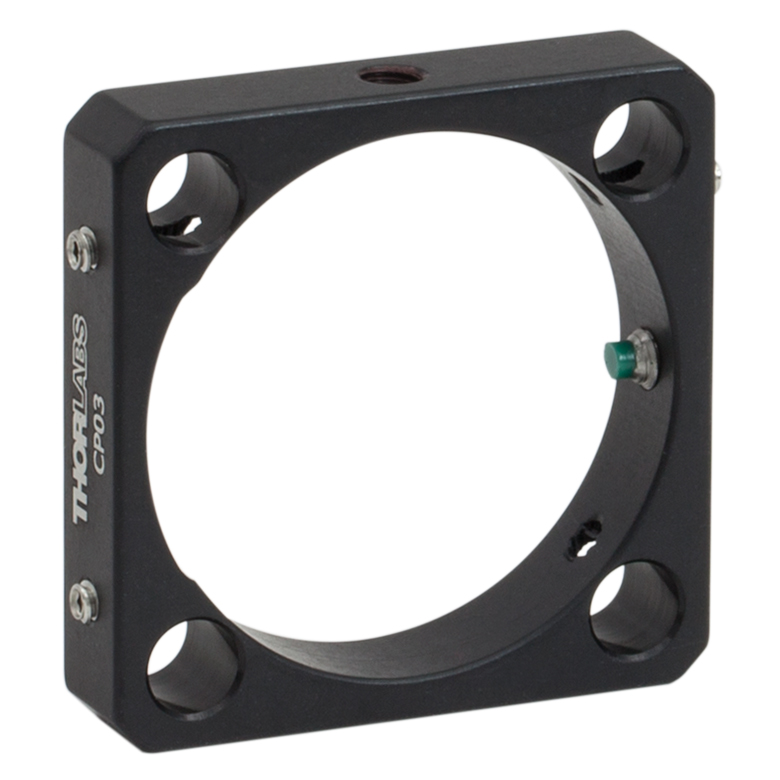

Изделие CP03 — деталь каркасной системы Thorlabs с межосевым расстоянием 30 мм: пластина, кронштейн или адаптер, на которых выстраивается оптическая ось конструкции. По каталогу это квадратный каркас со стороной 40.6 мм, диаметр отверстия: Ø35 мм, толщина 0.35", крепление 8-32. Каркасные системы состоят из четырёх стержней Ø6 мм, соединяющих пластины и кубы; такие конструкции жёстки, компактны и обеспечивают строгую соосность оптических элементов.
Пластины изготовлены из алюминия с точной обработкой отверстий для стержней и резьбовых посадочных мест. Резьба SM1 (1.035"-40) и SM05 (0.535"-40) предназначена для установки тубусов, оправ и стопорных колец, резьба M8 и M10 — для линз и вспомогательных элементов, C-Mount — для камер и объективов. Тонкие пластины (толщиной 0.35") экономят место, более толстые (0.50") обеспечивают дополнительную жёсткость.
Использование заводских пластин вместо самодельных деталей гарантирует параллельность плоскостей и соосность: элементы, закреплённые на разных пластинах, автоматически оказываются на одной оси. Это сокращает время юстировки и повышает воспроизводимость сборки.
Стержни каркаса фиксируются в пластине винтами, а положение вдоль стержня регулируется свободно. При сборке следите за перпендикулярностью пластин стержням и не перетягивайте фиксирующие винты, чтобы не деформировать отверстия.
Изделие выпускается компанией Thorlabs, основанной в 1989 году: производитель известен широким каталогом компонентов для фотоники — от стержней, держателей и оптических плит до лазерных диодов, фотодетекторов и камер. Совместимость деталей внутри каталога, единые стандарты резьбы и подробная техническая документация делают продукцию удобной для длительной эксплуатации и модернизации установок.
Для оформления заказа и последующего подбора аксессуаров ориентируйтесь на артикул CP03. Если изделие планируется использовать в составе большой установки, заранее проверьте по документации допустимые нагрузки, тип и шаг резьбы, а также необходимость дополнительных комплектующих — держателей, кабелей, контроллеров или крепежа.
Характеристики
- Артикул: CP03
- Производитель: Thorlabs
- Тип изделия: Квадратный каркас со стороной 40.6 мм
- Диаметр отверстия: Ø35 мм
- Толщина 0.35"
- Крепление 8-32
- Система: каркасная (cage), межосевое расстояние 30 мм
- Материал: алюминий
Отрасли применения
- Микроскопия: модульные каркасные системы для флуоресцентной и конфокальной визуализации.
- Лазерная техника: компактные, жёсткие оптические тракты с воспроизводимой осью.
- Спектроскопия и метрология: сборка измерительных модулей и интерферометров.
- Оптическое приборостроение: прототипирование и серийная сборка оптических блоков.
- Образование: учебные оптические практикумы с быстрой сменой конфигурации.
