Поставщик
|
Edmund Optics |
|
Артикул
|
85-650 |
|
Форма
|
угловая |
|
Тип пластины
|
монтажные |
|
Функция
|
Регулировка угла |
|
Внутренний диаметр пластины (мм)
|
25.0 |
|
Размеры (мм)
|
50 |
|
Диаметр расположения крепежных болтов для глухого отверстия M3 (мм)
|
38.0 |
|
Диаметр расположения крепежных болтов для глухого отверстия M3 (мм)
|
38.0 |
|
Толщина (мм)
|
10.0 |
|
Конструкция
|
Черный анодированный алюминий |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Не соответствует |
Описание

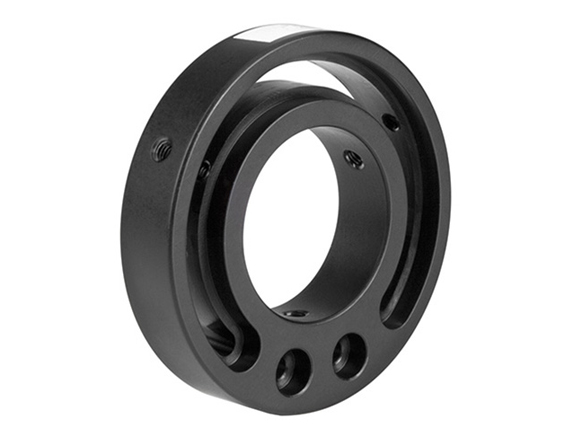

Пластина с возможностью регулировки угла Edmund Optics 85-650 представляет собой универсальное кинематическое крепление, предназначенное для прецизионной юстировки оптики диаметром до 25 мм (или 1 дюйм). Это крепление обеспечивает точную регулировку наклона по двум ортогональным осям (тангаж и рыскание), что позволяет идеально выровнять оптический элемент относительно остальной части системы. Регулировка осуществляется с помощью двух или трех прецизионных винтов с мелкой резьбой, которые обеспечивают высокую чувствительность и плавность настройки.
Уникальной особенностью данной модели является наличие сквозного слота (паза) и специальной конструкции, которая позволяет осуществлять непрерывное вращение установленного оптического элемента на 360° вокруг его оптической оси. Эта функция особенно важна при работе с поляризационной оптикой, такой как поляризаторы или волновые пластины, где требуется точно выставить угол поляризации. Оптика крепится внутри центрального отверстия с помощью стопорного кольца или установочных винтов. Комбинация двух-осевой регулировки наклона и полного вращения делает это крепление чрезвычайно гибким и мощным инструментом для решения сложных задач юстировки в любой оптической лаборатории.
Характеристики
- Артикул: 85-650
- Тип компонента: Кинематическое крепление / держатель оптики
- Регулировки: Наклон по двум осям (Tip/Tilt) + непрерывное вращение на 360°
- Совместимый диаметр оптики: до 25 мм (или 1 дюйм)
- Тип регулировочных винтов: Прецизионные, с мелкой резьбой
- Диапазон угловой регулировки наклона: ± несколько градусов
- Материал: Черный анодированный алюминий
- Особенности: Слот для непрерывного вращения, возможность фиксации вращательного положения.
Отрасли применения
- Поляриметрия и эллипсометрия: Точная установка и вращение поляризаторов, анализаторов и волновых пластин для анализа состояния поляризации света.
- Лазерные системы: Юстировка зеркал, светоделителей и другой оптики для точного управления траекторией лазерного пучка.
- Интерферометрия: Прецизионное выравнивание зеркал и светоделителей в интерферометрах Майкельсона, Маха-Цендера и др.
- Спектроскопия: Настройка положения дифракционных решеток или призм для выбора нужной длины волны.
- Научные исследования: Универсальное крепление для сборки и юстировки практически любых оптических схем в исследовательских лабораториях.
