Поставщик
|
Edmund Optics |
|
Артикул
|
59-320 |
|
Тип системы
|
реечные передачи |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Ход на вращение ручки (мм)
|
25.5 |
|
Вес (фунты)
|
1.31 |
|
Тип
|
Rack and Pinion Mount |
|
Ход (мм)
|
35 (+23/-12) in Y |
|
Отверстие и резьба монтажного стержня
|
¾" Diameter Post ¼-20 Tapped Hole |
|
Размеры (мм)
|
Rack and Pinion Block: 50.8 H x 28.6 W x 50.8 L |
|
Оптическая центральная линия от стержня (мм)
|
100 |
|
Грузоподъемность (кг)
|
2.00 |
|
Примечание
|
50 mm Diameter Thru-Hole |
|
Тип движения
|
Linear (Y), Rotation |
|
Тип регулировки
|
Coarse Movement |
Описание

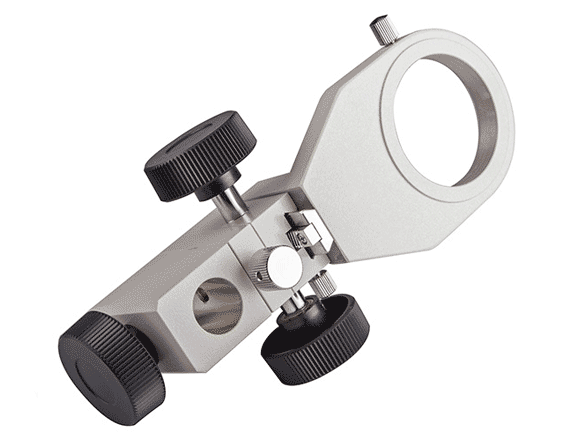

Реечная передача для фокусировки — это механический узел точного позиционирования, применяемый в оптических системах визуализации для плавного перемещения линзы, объектива или детектора вдоль оптической оси. Конструктивно узел состоит из зубчатой рейки и шестерни, преобразующих вращательное движение маховика в линейное перемещение каретки, а также, в данном случае, дополнительно предусматривает возможность поворота установленного элемента. Наличие сквозного отверстия диаметром 50 мм позволяет монтировать в оправу линзы, объективы или другие оптические компоненты сопоставимого посадочного диаметра. Подобные механизмы изготавливаются из алюминиевых сплавов или нержавеющей стали с прецизионной механической обработкой посадочных поверхностей, что обеспечивает отсутствие люфтов и стабильность фокусировки при многократных циклах перемещения.
Характеристики
- Тип механизма: реечная передача (rack-and-pinion)
- Назначение: грубая фокусировка
- Линейное перемещение по оси Y
- Возможность вращения установленного элемента
- Диаметр сквозного отверстия: 50 мм
- Материал корпуса: металлический сплав повышенной жёсткости
Отрасли применения
Механизм востребован при построении систем машинного зрения, микроскопов, лазерных сканеров, оптических измерительных станций и испытательных стендов, где необходима оперативная и повторяемая настройка фокусного расстояния. Его используют в приборостроении, биомедицинской оптике, промышленном контроле качества и научных лабораториях, собирающих оптические тракты из модульных компонентов на оптической скамье.
Описание семейства продуктов
- Доступно грубое или точное движение
- Сквозные отверстия для линз
- Шпилька ¼-20 для крепления камер
- Также доступны основания системы визуализации, стойки из нержавеющей стали и аксессуары
Реечно-шестерёнчатые фокусировочные крепления для систем обработки изображений обеспечивают дополнительные возможности фокусировки для систем обработки изображений. Сквозные отверстия идеально подходят для использования с зум-объективами TECHSPEC® VZM™ или другими объективами. Реечный механизм со шпилькой ¼-20 можно использовать с любой совместимой камерой или объективом для обработки изображений.
