Поставщик
|
Edmund Optics |
|
Артикул
|
59-321 |
|
Тип системы
|
реечные передачи |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Ход на вращение ручки (мм)
|
25.5 coarse, 3.2 fine |
|
Вес (фунты)
|
1.31 |
|
Тип
|
Rack and Pinion Mount |
|
Ход (мм)
|
35 (+23/-12) in Y |
|
Отверстие и резьба монтажного стержня
|
¾" Diameter Post ¼-20 Tapped Hole |
|
Размеры (мм)
|
Rack and Pinion Block: 50.8 H x 28.6 W x 50.8 L |
|
Оптическая центральная линия от стержня (мм)
|
100 |
|
Грузоподъемность (кг)
|
2.00 |
|
Примечание
|
50 mm Diameter Thru-Hole |
|
Тип движения
|
Linear (Y), Rotation |
|
Тип регулировки
|
Coarse/Fine Movement |
Описание

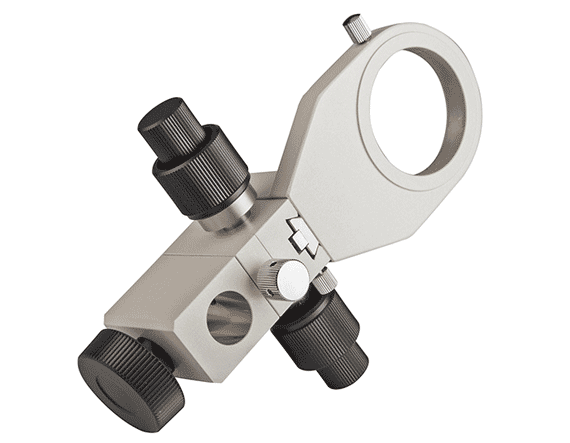

Реечная передача для фокусировки представляет собой механический узел точного позиционирования, предназначенный для плавной регулировки положения оптических элементов в системах визуализации и микроскопии. Конструкция построена на основе зубчатой рейки и шестерни, что обеспечивает как грубую, так и точную настройку положения за счёт различных передаточных отношений в одном узле. Механизм поддерживает линейное перемещение вдоль оси Y и вращательное движение, что расширяет функциональность узла по сравнению с простыми линейными трансляторами. Сквозное отверстие диаметром 50 мм позволяет пропускать оптический пучок непосредственно через ось перемещения, что типично для фокусировочных узлов микроскопов и камерных систем. Комбинация реечного механизма с возможностью вращения обеспечивает многоосевую регулировку положения оптического узла без необходимости использования нескольких отдельных трансляторов, что упрощает компоновку прибора и снижает суммарный вес механической части системы визуализации.
Характеристики
- Производитель: Edmund Optics
- Тип: реечная передача для фокусировки
- Регулировка: грубая и точная
- Перемещение: линейное по оси Y, а также вращение
- Диаметр сквозного отверстия: 50 мм
Отрасли применения
Используется в системах машинного зрения, микроскопии, промышленной визуализации и лабораторных оптических стендах, где требуется точная механическая фокусировка объектива или сенсора относительно объекта наблюдения. Такие узлы фокусировки также применяются в промышленных инспекционных системах и в оптических стендах для настройки и калибровки объективов перед их установкой в готовое изделие.
Описание семейства продуктов
- Доступно грубое или точное движение
- Сквозные отверстия для линз
- Шпилька ¼-20 для крепления камер
- Также доступны основания системы визуализации, стойки из нержавеющей стали и аксессуары
Реечно-шестерёнчатые фокусировочные крепления для систем обработки изображений обеспечивают дополнительные возможности фокусировки для систем обработки изображений. Сквозные отверстия идеально подходят для использования с зум-объективами TECHSPEC® VZM™ или другими объективами. Реечный механизм со шпилькой ¼-20 можно использовать с любой совместимой камерой или объективом для обработки изображений.
