Описание

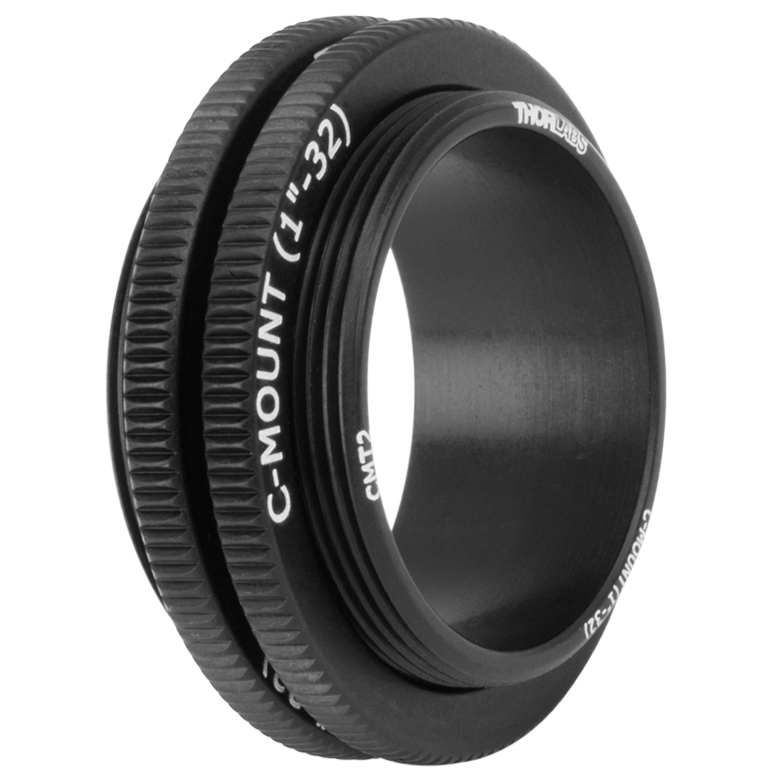

CMT2 — резьбовой соединитель для объединения двух элементов с интерфейсом C-Mount. Модель выполнена с внешней резьбой C-Mount 1.00"-32 и предназначена для сопряжения двух C-Mount удлинительных тубусов или других компонентов, имеющих ответную внутреннюю резьбу такого же стандарта.
Длина соединителя составляет 0,5" (12,7 мм). При установке между двумя элементами эта длина добавляется в оптический тракт и может использоваться для увеличения рабочего расстояния, размещения промежуточного компонента или согласования механической компоновки. Внешняя резьба на соединителе определяет способ монтажа: CMT2 устанавливается в элементы с внутренней C-Mount резьбой, а не заменяет внутренний переходник.
Интерфейс 1.00"-32 соответствует распространённой резьбе C-Mount, применяемой в системах машинного зрения, с камерами и объективами. Перед сборкой следует проверить наличие достаточной глубины внутренней резьбы, отсутствие механического упора по торцам и допустимость увеличения оптического отрезка для конкретной камеры и объектива.
Характеристики
- Модель: CMT2.
- Тип изделия: переходник-муфта для резьбового соединения элементов.
- Назначение: соединение двух C-Mount удлинительных тубусов.
- Резьбовой стандарт: C-Mount.
- Номинальный диаметр резьбы: 1.00".
- Шаг резьбы: 32 витка на дюйм (32 TPI).
- Тип резьбы переходника: внешняя.
- Конфигурация: внешние C-Mount резьбовые участки для сопряжения с внутренними резьбами.
- Габаритная длина: 0,5".
- Габаритная длина в метрическом пересчёте: 12,7 мм.
- Встраиваемая функция: механическое удлинение и соединение C-Mount элементов.
- Совместимый интерфейс ответной детали: внутренняя резьба C-Mount 1.00"-32.
Отрасли применения
- Машинное зрение — сборка модульных узлов из C-Mount объективов, камер и удлинительных тубусов.
- Оптические лабораторные установки — формирование требуемого расстояния между резьбовыми компонентами без перехода на другой стандарт.
- Микроскопия и контроль изображения — компоновка адаптеров и тубусов в системах с C-Mount интерфейсом.
- Экспериментальные и измерительные стенды — быстрое наращивание резьбового оптического тракта при наличии совместимых внутренних резьб.
