Поставщик
|
Edmund Optics |
|
Артикул
|
64-865 |
|
Покрытие
|
Vacuum Deposited Chromium Oxide (Specular Reflectivity <5% @ 550nm) |
|
Тип мишени
|
с точечной сеткой, проверка искажений |
|
Применение тест-объекта
|
для программного обеспечения и приложений |
|
Материал
|
на стекле |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Соответствие |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Плоскостность поверхности
|
4 - 6λ |
|
Тип
|
5 частота |
|
Толщина (мм)
|
3.18 |
|
Качество поверхности
|
20-10 (в пределах площади 51 мм) |
|
Размеры (мм)
|
76.2 x 76.2 |
|
Подложка
|
Опаловое стекло |
|
Покрытие
|
Оксид хрома, осажденный в вакууме (зеркальная отражательная способность <5% при 550 нм) |
Описание

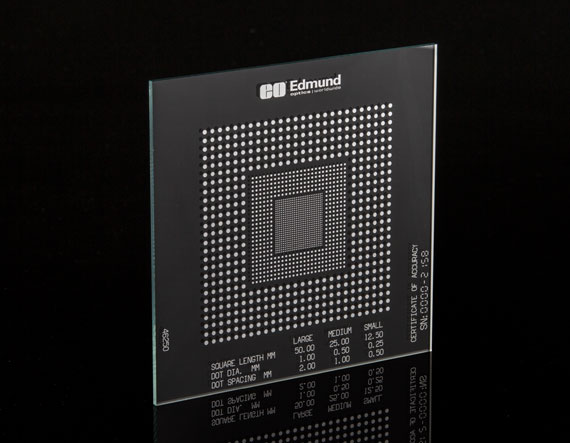

Тест-объект с массивами точек разного размера на опаловом стекле предназначен для оценки разрешающей способности, контраста и качества изображения оптических и измерительных систем. Набор включает массивы точек с различными диаметрами, что позволяет проверять, какое минимальное структурное изменение может быть надёжно различимо при заданных условиях наблюдения. Опаловое стекло обеспечивает равномерное рассеивание света и создаёт стабильный фон, удобный для визуальных и автоматизированных измерений.
Использование тест-объекта упрощает калибровку систем машинного зрения, микроскопических комплексов, камер и объективов, а также позволяет проводить сравнительный анализ разных конфигураций оптики. Масштаб и шаг точек подбираются таким образом, чтобы охватить широкий диапазон пространственных частот, характерных для типовых задач контроля и измерений.
Характеристики
- Массивы точек с диаметрами 1, 0.5, 0.25, 0.125 и 0.0625 мм.
- Нанесение на опаловое стекло для равномерного рассеивания света.
- Предназначен для оценки разрешения и качества изображения.
- Подходит для визуального и автоматизированного анализа.
- Стабильная геометрия и повторяемость результатов измерений.
- Совместимость с широким спектром оптических и измерительных систем.
- Удобен для регулярной проверки и калибровки оборудования.
Отрасли применения
- Системы машинного зрения и технического контроля.
- Оптические и цифровые микроскопы.
- Калибровка и тестирование объективов и камер.
- Лабораторные стенды для исследований качества оптики.
- Инженерные и метрологические службы на производстве.
- Учебные лаборатории по оптике, метрологии и фотонике.
