Описание
343 (артикул Optogama 8064) — четвертьволновая (λ/4) фазовая пластинка. Этот оптический элемент преобразует линейно поляризованный лазерный свет (у которого электрическое поле колеблется строго в одной плоскости) в свет с круговой поляризацией (у которого направление колебаний электрического поля непрерывно вращается по мере распространения луча), либо выполняет обратное преобразование.
Указание «нулевого порядка» означает, что пластинка выполнена по улучшенной технологии — из двух тонких кристаллических пластин, скленных так, что их оптические толщины отличаются ровно на нужную для полуволнового или четвертьволнового сдвига величину. Такая конструкция гораздо менее чувствительна к небольшим отклонениям температуры и угла падения луча, чем простая однопластинчатая («многопорядковая») пластинка, и поэтому даёт стабильный результат в широком диапазоне условий эксплуатации.
Круговая поляризация, которую формирует такая пластинка, часто нужна для того, чтобы луч одинаково взаимодействовал с оптическими элементами независимо от их ориентации, а также в оптических изоляторах — устройствах, пропускающих лазерный луч только в одном направлении и защищающих сам лазер от вредного для него отражённого назад излучения.
Такие пластинки — стандартный инструмент управления поляризацией в лазерных научных и промышленных установках: их используют, например, для подстройки мощности лазера в паре с поляризационным делителем луча, для согласования поляризации луча с требованиями последующей оптической схемы или нелинейного кристалла, а также в самих лазерных резонаторах для управления состоянием поляризации генерируемого излучения.
Изделие с артикулом 8064 выпущено литовской компанией Optogama, специализирующейся на прецизионной лазерной оптике, изготавливаемой под конкретные технические требования заказчика, а не по единому усреднённому стандарту, — каждая партия проходит собственный цикл расчёта и контроля оптических параметров.
Характеристики
- Артикул: 8064; производитель: Optogama
- Тип: четвертьволновая (λ/4) фазовая пластинка
- Рабочая длина волны: 343 нм
- Порядок: нулевого
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание
Полуволновые и четвертьволновые пластинки из кристаллического кварца нулевого порядка с воздушной прослойкой в оправе спроектированы для определенных длин волн в диапазоне 257 - 1550 нм. Конструкция с воздушной прослойкой позволяет использовать данные волновые пластинки при высоких мощностях, так как они имеют более слабую зависимость от температуры и длины волны, чем волновые пластинки низкого и множественного порядков.
|

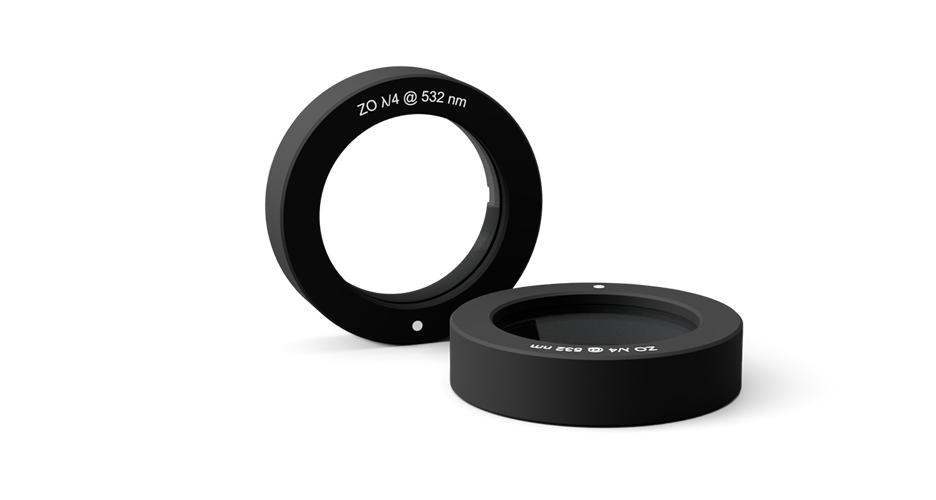

Особенности: - Волновые пластинки нулевого порядка с воздушной прослойкой; - Истинный первый порядок, оптическое соединение для мощных УФ-приложений; - Широкий выбор четвертьволновых и полуволновых пластинок; - Закреплены в оправу (⌀25.4x6 мм) из черного анодированного алюминия; - Апертура: ⌀18 мм; - Просветляющие покрытия (R<0.15%) на каждой поверхности; - Индивидуальный размер, рабочая длина волны и сдвиг фазы доступны по запросу. |
Применения: - Преобразование из линейной поляризации в круговую и наоборот; - Вращение линейной поляризации; - Оптическая изоляция. |
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал |
Кристаллический кварц высокой чистоты |
|
Тип |
Волновые пластинки нулевого порядка с компенсирующей воздушной прослойкой и первого порядка с оптическим соединением для УФ-приложений |
|
Доступные рабочие длины волн |
200 нм - 2200 нм |
|
Допуск на фазовый сдвиг |
<λ/300 при 20 °C |
|
Чистая апертура |
⌀18 мм |
|
Отклонение от параллельности |
<5 угловых секунд |
|
Качество поверхностей |
20-10 S-D |
|
Искажение волнового фронта |
<λ/10 при 632,8 нм |
|
Покрытия |
Просветляющие покрытия (R<0,15%) на каждой поверхности |
|
Порог повреждений |
>12 Дж/см2 (1064 нм, 10 нс) (для волновых пластинок на 1064 нм) |
|
Крепление |
Оправа из черного анодированного алюминия (⌀25.4x6 мм) |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление волновых пластинок с другими характеристиками по спецификации пользователя. По вопросам изготовления волновых пластинок Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
