CFMLC52L10 - Волоконно-оптическая канюля, керамический корпус Ø1.25 мм, диаметр сердцевины Ø200 мкм, числовая апертура 0.50, длина оптоволокна 10 мм

Описание

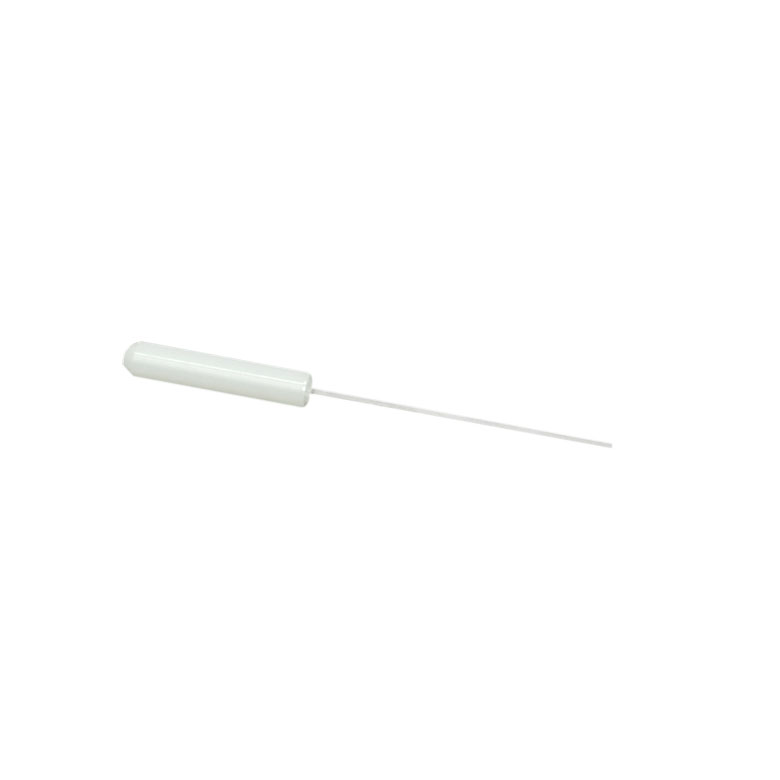

Волоконно-оптическая канюля CFMLC52L10 — готовый имплантируемый наконечник для оптогенетики и фотометрии: керамическая канюля (феррула) диаметром Ø1.25 мм с вклеенным и отполированным многомодовым волокном. Диаметр сердцевины волокна — 200 мкм, числовая апертура — 0.50, длина выступающего волокна — 10 мм. Канюля устанавливается в мозг лабораторного животного, а снаружи остаётся наконечник феррулы, к которому подключается патч-корд.

Диаметр сердцевины 200 мкм — распространённый стандарт: он хорошо согласуется с волоконными лазерами и светодиодными источниками и сочетается с патч-кордами Ø200 мкм. Высокая числовая апертура 0.50 даёт широкий конус выходного излучения и высокую эффективность сбора света, что полезно при захвате слабой флуоресценции и при освещении большого объёма ткани. Длина волокна 10 мм подходит для структур средней глубины. Полированный торец волокна обеспечивает малые потери на выходе, а прочная феррула защищает волокно и позволяет многократно подключать и отключать кабель без повреждений.

Корпус канюли изготовлен из циркониевой керамики: керамика биосовместима, не проводит электрический ток и не вносит электрических помех при одновременной электрофизиологии. Внешний диаметр Ø1.25 мм определяет тип разъёма: Ø2.5 мм соответствует стандартным разъёмам ST/FC/SC и используется с керамическими соединительными гильзами, а Ø1.25 мм — миниатюрным разъёмам LC и подходит для лёгких имплантов на небольших животных.

Канюлю фиксируют в черепе стоматологическим цементом и подсоединяют к патч-корду через керамическую или разъёмную гильзу. Чтобы избежать потерь света, следите за чистотой торцов и правильным центрированием феррул в гильзе.

Изделие выпускается компанией Thorlabs, основанной в 1989 году: производитель известен широким каталогом компонентов для фотоники — от стержней, держателей и оптических плит до лазерных диодов, фотодетекторов и камер. Совместимость деталей внутри каталога, единые стандарты резьбы и подробная техническая документация делают продукцию удобной для длительной эксплуатации и модернизации установок.

Перед заказом рекомендуется сверить актуальные технические данные, комплектацию и совместимость с уже имеющимся оборудованием по документации производителя, поскольку отдельные параметры изделий Thorlabs могут уточняться от ревизии к ревизии. Артикул CFMLC52L10 позволяет однозначно идентифицировать позицию в каталоге и при обращении в техническую поддержку.

Характеристики

• Артикул: CFMLC52L10
• Производитель: Thorlabs
• Тип изделия: Волоконно-оптическая канюля
• Керамический корпус Ø1.25 мм
• Диаметр сердцевины Ø200 мкм
• Числовая апертура 0.50
• Длина оптоволокна 10 мм
• Материал феррулы: керамический

Отрасли применения

• Нейробиология и оптогенетика: доставка света к опсинам в глубоких структурах мозга при стимуляции и ингибировании нейронов.
• Фотометрия волокна (fiber photometry): регистрация флуоресценции кальциевых и нейромедиаторных сенсоров в свободно движущихся животных.
• Доклинические исследования: изучение поведения и нейронной активности при моделировании заболеваний.
• Фармакология: оценка влияния препаратов на активность нейронных сетей в сочетании с оптической регистрацией.
• Биомедицинская фотоника: миниатюрные волоконные зонды для локальной доставки и сбора излучения.
