Описание

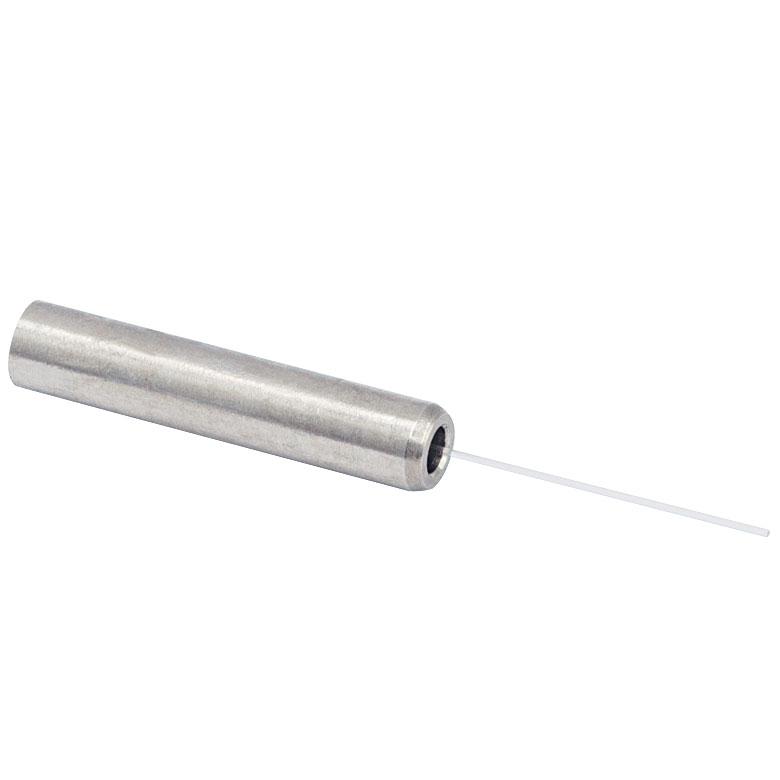

Волоконно-оптическая канюля CFM12L10 — готовый имплантируемый наконечник для оптогенетики и фотометрии: стальная канюля (феррула) диаметром Ø2.5 мм с вклеенным и отполированным многомодовым волокном. Диаметр сердцевины волокна — 200 мкм, числовая апертура — 0.39, длина выступающего волокна — 10 мм. Канюля устанавливается в мозг лабораторного животного, а снаружи остаётся наконечник феррулы, к которому подключается патч-корд.
Диаметр сердцевины 200 мкм — распространённый стандарт: он хорошо согласуется с волоконными лазерами и светодиодными источниками и сочетается с патч-кордами Ø200 мкм. Числовая апертура 0.39 — значение для волокон с кварцевой сердцевиной и полимерной оболочкой; она обеспечивает хороший компромисс между эффективностью ввода излучения и угловым размером светового конуса на выходе. Длина волокна 10 мм подходит для структур средней глубины. Полированный торец волокна обеспечивает малые потери на выходе, а прочная феррула защищает волокно и позволяет многократно подключать и отключать кабель без повреждений.
Корпус канюли изготовлен из нержавеющей стали: сталь обеспечивает прочность, устойчивость к ударам и подходит для повторного использования. Внешний диаметр Ø2.5 мм определяет тип разъёма: Ø2.5 мм соответствует стандартным разъёмам ST/FC/SC и используется с керамическими соединительными гильзами, а Ø1.25 мм — миниатюрным разъёмам LC и подходит для лёгких имплантов на небольших животных.
Канюлю фиксируют в черепе стоматологическим цементом и подсоединяют к патч-корду через керамическую или разъёмную гильзу. Чтобы избежать потерь света, следите за чистотой торцов и правильным центрированием феррул в гильзе.
Производитель — Thorlabs, один из ведущих мировых разработчиков и изготовителей компонентов для фотоники, лазерной техники и оптического приборостроения (компания основана в 1989 году, головной офис — Ньютон, штат Нью-Джерси, США). Единая система крепёжных стандартов и обширный каталог совместимых изделий позволяют собирать как простые учебные схемы, так и сложные исследовательские комплексы.
При подборе изделия с артикулом CFM12L10 учитывайте условия эксплуатации — рабочий диапазон длин волн, допустимые нагрузки, тип крепления и совместимость с остальными элементами схемы. Актуальные чертежи и таблицы параметров публикуются производителем в документации на изделие.
Характеристики
- Артикул: CFM12L10
- Производитель: Thorlabs
- Тип изделия: Волоконно-оптическая канюля
- Стальной корпус Ø2.5 мм
- Диаметр сердцевины Ø200 мкм
- Числовая апертура 0.39
- Длина оптоволокна 10 мм
- Материал феррулы: стальной
Отрасли применения
- Нейробиология и оптогенетика: доставка света к опсинам в глубоких структурах мозга при стимуляции и ингибировании нейронов.
- Фотометрия волокна (fiber photometry): регистрация флуоресценции кальциевых и нейромедиаторных сенсоров в свободно движущихся животных.
- Доклинические исследования: изучение поведения и нейронной активности при моделировании заболеваний.
- Фармакология: оценка влияния препаратов на активность нейронных сетей в сочетании с оптической регистрацией.
- Биомедицинская фотоника: миниатюрные волоконные зонды для локальной доставки и сбора излучения.
