Описание

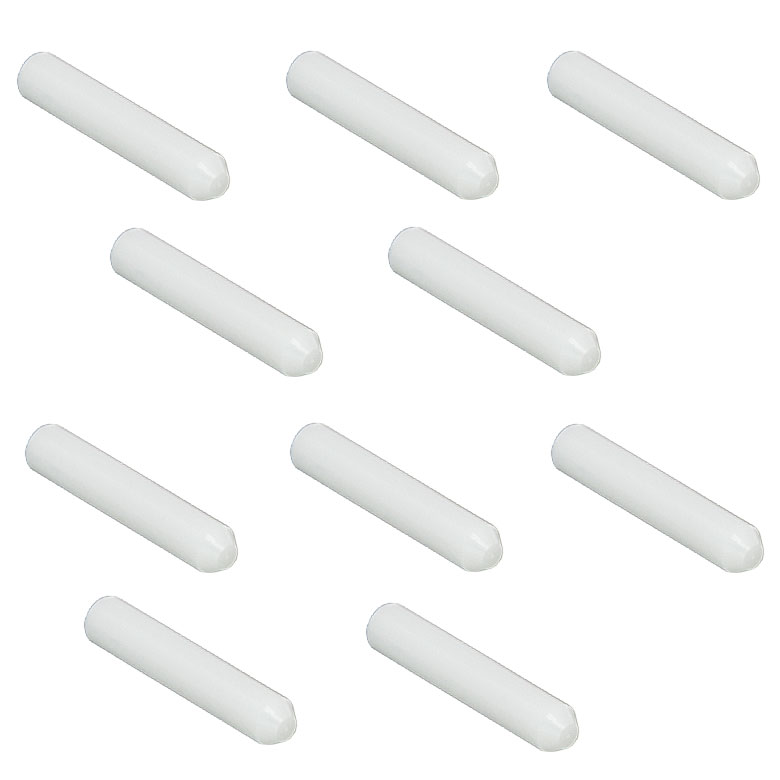

CF230-10 — это набор из десяти керамических (циркониевых) наконечников (ферул) диаметром 2.5 мм и длиной 10.5 мм с диаметром отверстия для оптического волокна 231 мкм, совместимых с соединителями типов FC/PC, SC/PC и ST/PC, производства Thorlabs. Наконечники представляют собой прецизионные цилиндрические втулки с центральным сквозным отверстием, в которое вклеивается сердцевина многомодового оптического волокна при самостоятельной сборке пользователем волоконно-оптических соединительных разъёмов и патч-кордов. Использование керамического материала на основе диоксида циркония обеспечивает высокую твёрдость, износостойкость и стабильность геометрических размеров наконечника при многократных циклах сочленения и расчленения разъёмов.
Стандартный внешний диаметр наконечника 2.5 мм соответствует общепринятому промышленному стандарту для широкого круга разъёмов многомодовой волоконной оптики, что делает данные ферулы универсальным компонентом для сборки соединителей FC/PC, SC/PC и ST/PC. Диаметр центрального отверстия 231 мкм подобран под конкретный диапазон диаметров оболочки многомодового волокна, что обеспечивает надёжную посадку волокна внутри наконечника с минимальным эксцентриситетом сердцевины относительно оси ферулы. Такая точность посадки критична для минимизации оптических потерь при сочленении собранного разъёма с ответной частью соединения.
Комплектация набором из 10 штук делает данную позицию удобным расходным материалом для лабораторий и производственных участков, регулярно занимающихся самостоятельной сборкой волоконно-оптических патч-кордов и разъёмов. После вклеивания волокна в наконечник торцевая поверхность ферулы подвергается финишной полировке для достижения требуемого профиля торца (PC — physical contact), что обеспечивает низкие вносимые потери и низкий уровень обратного отражения в готовом соединении. Такие наконечники являются базовым компонентом при построении заказных длин и конфигураций оптоволоконных кабельных сборок, не всегда доступных в виде готовых изделий на рынке.
Характеристики
Внешний диаметр наконечника: Ø2.5 мм. Длина: 10.5 мм. Диаметр отверстия для волокна: Ø231 мкм. Материал: керамика (диоксид циркония). Совместимые типы разъёмов: FC/PC, SC/PC, ST/PC. Комплектация: 10 штук в упаковке. Профиль торца после полировки: PC (physical contact).
Отрасли применения
Набор наконечников CF230-10 применяется при самостоятельной сборке волоконно-оптических патч-кордов и разъёмов многомодовой оптики в лабораторных и производственных условиях. Он используется в телекоммуникационной отрасли и научно-исследовательских лабораториях фотоники при изготовлении нестандартных длин и конфигураций кабельных сборок. Также наконечники находят применение в учебных центрах подготовки специалистов по сварке и сборке волоконно-оптических соединений.
