Описание

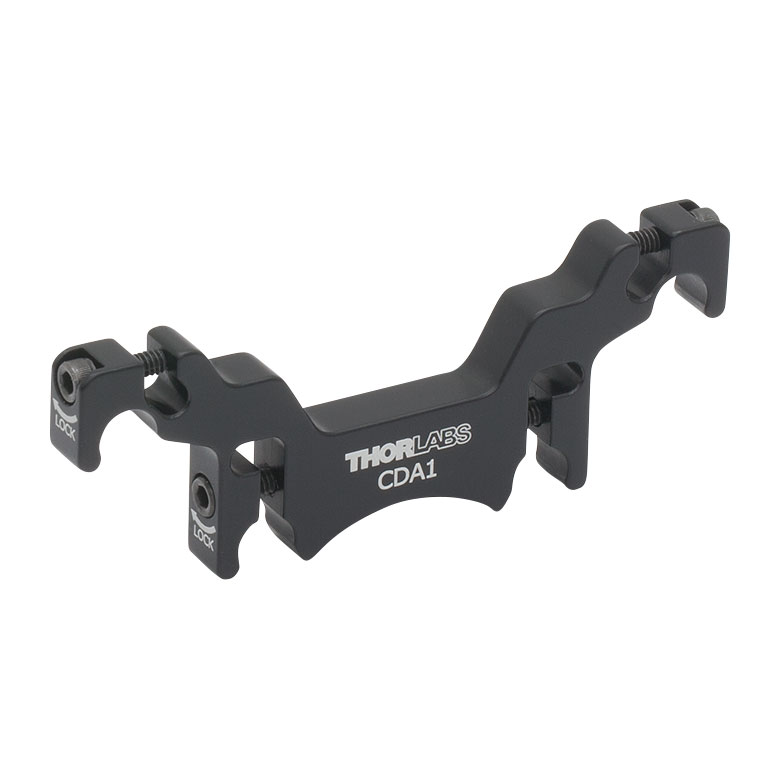

CDA1 — переходной адаптер, предназначенный для крепления каркасной системы типоразмера 30 мм внутри более крупной каркасной системы 60 мм. Такое решение позволяет комбинировать компоненты двух разных по масштабу модульных линеек в рамках одной оптической схемы, что расширяет гибкость проектирования и позволяет использовать компактную 30-миллиметровую оснастку внутри более прочного и объёмного каркаса 60 мм.
Совмещение двух типоразмеров каркасных систем востребовано, например, когда основная несущая конструкция построена на массивных 60-миллиметровых стержнях ради повышенной жёсткости и защиты от внешних засветок, а внутри неё требуется разместить более лёгкие и компактные оптические модули на стержнях 30 мм — типичное решение для лазерных источников, объективных блоков или измерительных головок.
Адаптер обеспечивает точное центрирование внутренней 30-миллиметровой конструкции относительно оси внешнего каркаса, что важно для сохранения совмещения оптических осей при переходе излучения между модулями разного масштаба. Конструктивно адаптер выполнен с учётом стандартных посадочных размеров обеих каркасных линеек, что исключает необходимость в дополнительной механической обработке при сборке.
CDA1 применяется при построении комбинированных оптических систем, где сочетаются компактные и крупногабаритные каркасные модули, например в сложных лазерных источниках, объективах с внутренней подвижной оптикой и защищённых оптических трактах.
Характеристики
- Тип изделия: переходной адаптер каркасных систем.
- Артикул: CDA1.
- Внутренний типоразмер каркаса: 30 мм.
- Внешний типоразмер каркаса: 60 мм.
- Назначение: центрированное соединение каркасов разного масштаба.
Отрасли применения
- Комбинированные оптические системы.
- Лазерные источники излучения.
- Объективные и микроскопические модули.
- Приборостроение.
- Научные исследования в фотонике.
