Описание

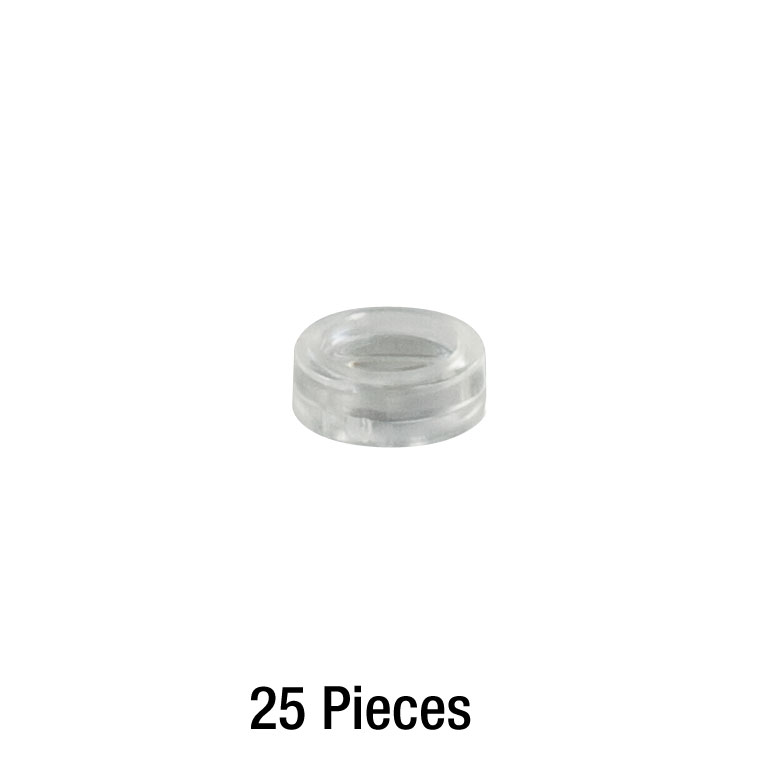

Пластиковые асферические линзы CAX100-25 диаметром Ø6.28 мм и фокусным расстоянием 10.00 мм предназначены для коллимации и фокусировки излучения лазерных диодов. Асферическая поверхность корректирует сферическую аберрацию, поэтому одна линза заменяет сложный многолинзовый объектив и обеспечивает малую расходимость и качественное пятно при небольших габаритах и весе.
Числовая апертура линзы — 0.20: она определяет угол сбора света и, соответственно, эффективность ввода излучения диода. Линзы изготавливаются литьём из оптического пластика, что позволяет получить точный профиль по невысокой цене, а поставка упаковками по 25 штук подходит для серийного производства и массовых образцов.
Пластик легче стекла и не боится ударов, однако он менее устойчив к высоким температурам и мощному излучению, а также подвержен царапинам, поэтому линзы применяют при умеренных мощностях и аккуратной эксплуатации.
Для получения хорошей коллимации точно позиционируйте линзу относительно излучающей площадки диода и фиксируйте её после юстировки.
Компания Thorlabs, основанная в 1989 году и расположенная в городе Ньютон (штат Нью-Джерси, США), относится к числу крупнейших мировых производителей фотонных и оптомеханических компонентов. Каталог производителя охватывает тысячи позиций: от простейшего крепежа и оптических элементов до лазеров, детекторов, камер и прецизионных систем позиционирования, поэтому изделия Thorlabs легко комбинируются друг с другом в единую установку без переходников «на месте».
Для оформления заказа и последующего подбора аксессуаров ориентируйтесь на артикул CAX100-25. Если изделие планируется использовать в составе большой установки, заранее проверьте по документации допустимые нагрузки, тип и шаг резьбы, а также необходимость дополнительных комплектующих — держателей, кабелей, контроллеров или крепежа.
Характеристики
- Артикул: CAX100-25
- Производитель: Thorlabs
- Тип изделия: Пластиковые асферические линзы
- Ø6.28 мм
- Фокусное расстояние 10.00 мм
- Числовая апертура 0.20
- Количество в упаковке: 25 шт.
- Тип линз: пластиковые асферические
Отрасли применения
- Лазерные модули: коллимация излучения диодов в источниках и указателях.
- Сканеры и считывающие устройства: формирование пучков в оптических головках.
- Оптические датчики: фокусировка и сбор света.
- Промышленное приборостроение: массовая сборка оптико-электронных блоков.
- Образование: лабораторные работы по геометрической оптике.
