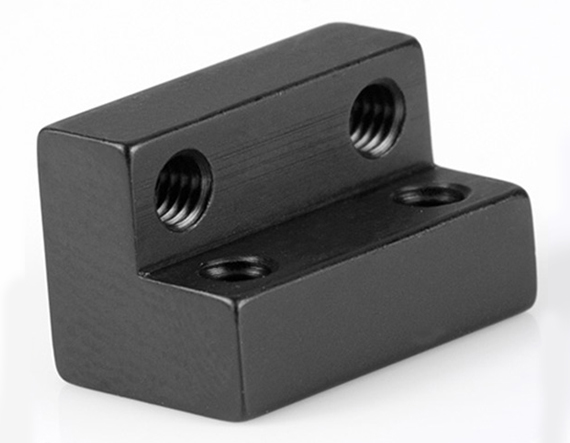

Пластина с возможностью регулировки угла, размер: 9.5x15.2 мм

Описание

Пластина с возможностью регулировки угла Edmund Optics 85-664 представляет собой компактное кинематическое крепление, предназначенное для точной юстировки наклона небольших оптических или механических компонентов. Ее основная задача — обеспечить прецизионную регулировку по двум ортогональным осям: тангажу (наклон вверх-вниз) и рысканию (поворот влево-вправо) относительно монтажной поверхности. Конструкция таких креплений обычно основана на принципе трехточечной опоры. Одна из точек — это шаровая опора, а две другие — это кончики прецизионных регулировочных винтов, которые упираются в специальные пазы или на плоскую поверхность. Вращение этих винтов вызывает наклон верхней пластины относительно основания.

Благодаря своим миниатюрным размерам (9.5 x 15.2 мм), эта пластина идеально подходит для использования в ограниченном пространстве, например, внутри корпусов приборов или в плотных оптических сборках. На верхней поверхности пластины имеется одно или несколько крепежных отверстий для монтажа небольших зеркал, призм, датчиков или других элементов. Пружины, встроенные в конструкцию, обеспечивают предварительный натяг, устраняя люфт и гарантируя плавность и стабильность регулировки. Такие крепления незаменимы в задачах, где требуется точное направление лазерного луча, выравнивание оптических осей или компенсация углового смещения компонентов.

Характеристики

• Артикул: 85-664
• Тип компонента: Миниатюрное кинематическое крепление / угловой юстировщик
• Регулировки: Наклон по двум осям (Tip/Tilt, Pitch/Yaw)
• Габаритные размеры: 9.5 x 15.2 мм
• Диапазон угловой регулировки: Обычно несколько градусов (например, ±3°...±5°)
• Тип регулировочных винтов: Прецизионные винты с мелкой резьбой
• Материал: Анодированный алюминий или нержавеющая сталь
• Особенности: Компактный дизайн, пружинный механизм устранения люфта.

Отрасли применения

• Лазерные системы: Юстировка небольших зеркал для точного направления лазерного пучка.
• Волоконная оптика: Точная настройка угла ввода излучения в оптическое волокно или вывода из него.
• Сенсорика: Выравнивание положения небольших фотодиодов, ПЗС-матриц или других датчиков относительно падающего излучения.
• Приборостроение: Используется в качестве юстировочного узла внутри компактных оптических приборов, таких как спектрометры, коллиматоры, медицинские эндоскопы.
• Прототипирование: Быстрая и точная настройка углового положения компонентов при сборке и отладке макетов оптических систем.
