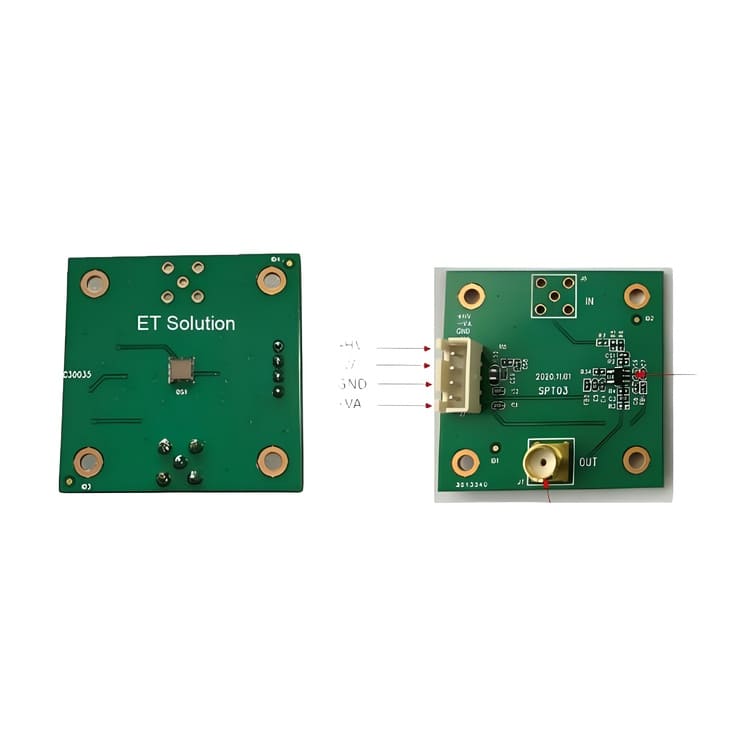

Тестовая плата с интегрированным операционным усилителем предназначена для получения усиленного сигнала от малогабаритного фотодетектора. Благодаря встроенной аналоговой обработке модуль обеспечивает стабильный уровень сигнала, пригодный для прямого подключения к измерительной аппаратуре через SMA-разъём.
Решение оптимально для задач, где требуется высокая чувствительность и точная регистрация сигналов при малой активной области сенсора.
Преимущества:
- Встроенный усилитель для работы с малым сигналом (3×3 мм SiPM);
- SMA-выход для прямого подключения к осциллографу;
- Повышенное качество сигнала без необходимости внешней схемы;
- Подходит для анализа слабых световых импульсов;
- Оптимизирован для лабораторных измерений;
- Стабильное усиление и воспроизводимые результаты;
- Удобство интеграции в экспериментальные установки;
- Универсальное решение для НИОКР.
Технические характеристики
|
Технические характеристики |
Значение |
|
Количество каналов |
1 |
|
Размер |
40 × 40 мм |
|
Активная область |
3 × 3 мм |
|
Размер корпуса |
4.0 × 4.0 мм |
|
Напряжение смещения |
+24 В … +31 В |
|
Полярность сигнала |
положительная |
|
Усилитель |
есть |
|
Питание операционного усилителя |
±3.3 В или ±5 В |
|
Коэффициент усиления |
~11 |
|
Выход сигнала |
аналоговый |
|
Разъём |
SMA |
Области применения:
- Измерение сигналов SiPM малого размера;
- Анализ формы импульсов;
- Лабораторные исследования;
- Разработка детекторных систем;
- Прототипирование электроники.

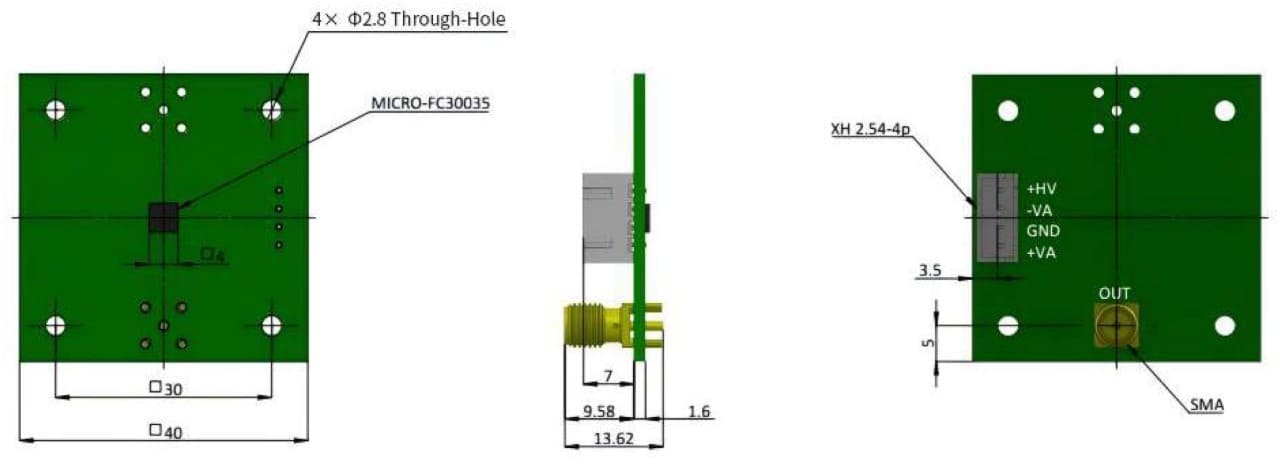

Габаритные размеры:
