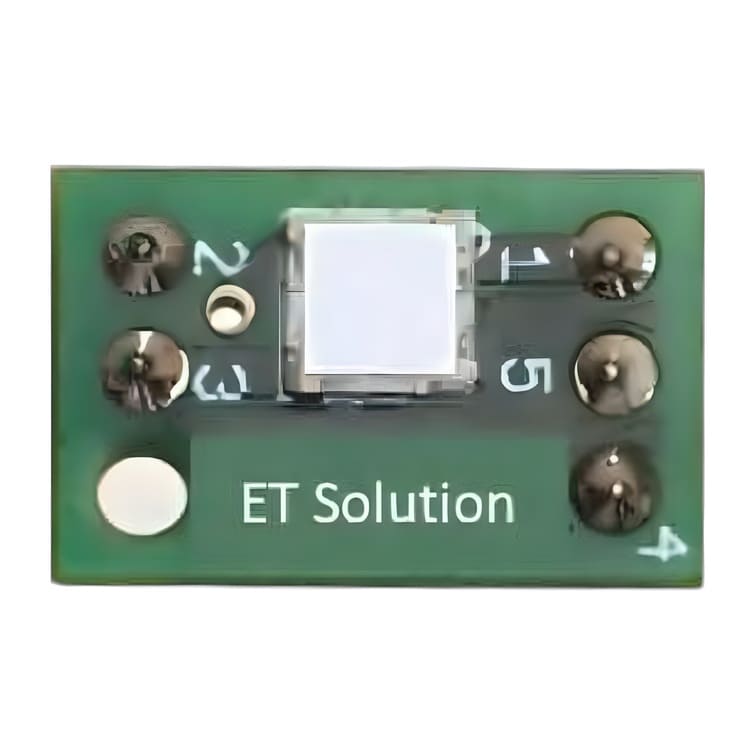

Однопиксельная тестовая плата для SiPM сенсора ONSEMI C30035 разработана для прямого съёма сигнала без промежуточной обработки. Конструкция без операционного усилителя позволяет работать с исходным откликом фотодетектора, что особенно важно при разработке собственных аналоговых схем и исследовании характеристик сенсора.
Благодаря компактным размерам и простоте подключения плата подходит для лабораторных экспериментов и быстрого прототипирования.
Преимущества:
- Прямой сигнал без влияния усилительных каскадов;
- Поддержка стандартного и быстрого выходов;
- Малый размер активной области — подходит для точных измерений;
- Минимальная схема для гибкой интеграции;
- Удобные pin-выводы для подключения;
- Идеально для разработки собственной электроники;
- Компактность и простота использования;
- Подходит для НИОКР и образовательных задач.
Технические характеристики
|
Технические характеристики |
Значение |
|
Количество каналов |
1 |
|
Размер |
9 × 14 мм |
|
Активная область |
3 × 3 мм |
|
Размер корпуса |
4.0 × 4.0 мм |
|
Напряжение смещения |
+24 В … +31 В |
|
Полярность сигнала |
положительная |
|
Усилитель |
отсутствует |
|
Выходы |
стандартный сигнал быстрый сигнал |
|
Тип подключения |
pin-выводы |
Области применения:
- Исследование отклика SiPM без усиления;
- Разработка аналоговых фронтендов;
- Лабораторные эксперименты;
- Калибровка фотодетекторов;
- Прототипирование компактных систем.

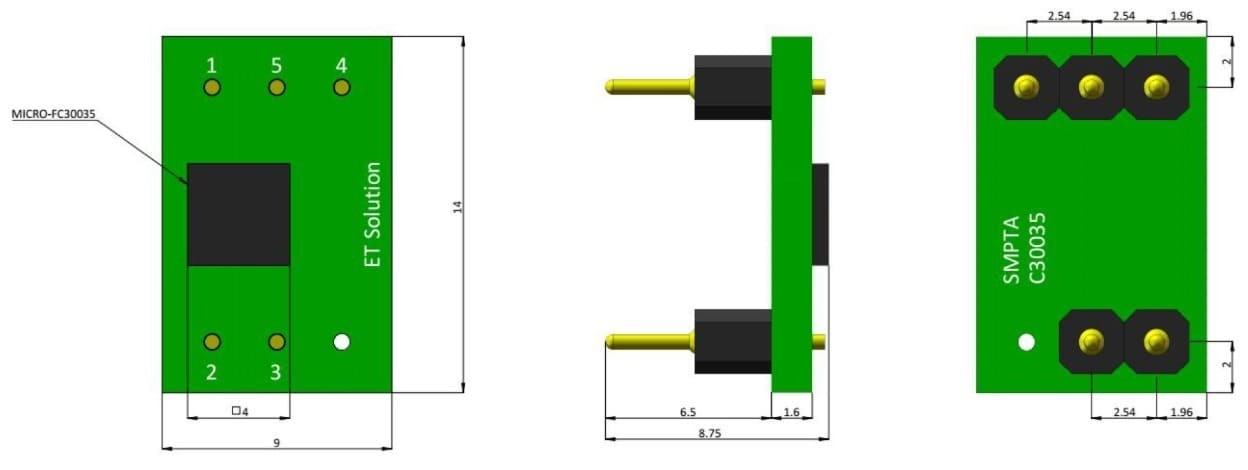

Габаритные размеры:
