Описание

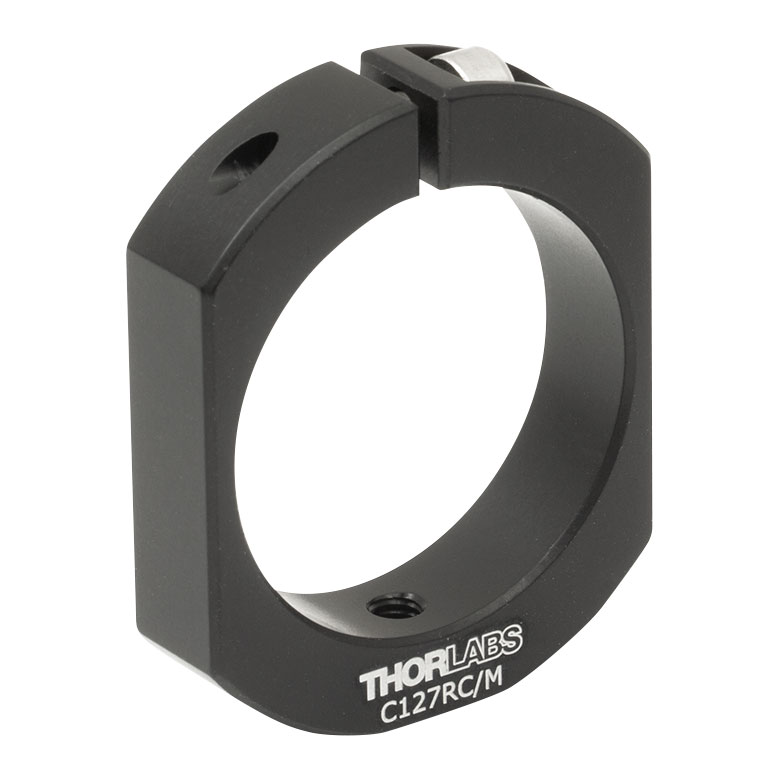

Кольцо C127RC/M представляет собой зажимное оптическое крепление для цилиндрических компонентов диаметром Ø1.27" (32.3 мм), оснащённое прижимным винтом и резьбовым отверстием M4 для установки на стержни и оптические базы. Конструкция позволяет охватывать алюминиевые кожухи линзовых тубусов, защитные трубы или другие цилиндрические элементы и фиксировать их за счёт гибкого обжима. Кольцо имеет плоские боковые грани для экономии места в системе и удобства размещения рядом с другими крепежами. Прижимной винт расположен на верхней поверхности, что обеспечивает доступ к нему даже в плотной компоновке каркасной системы.
Внутренний диаметр C127RC/M соответствует стандартным алюминиевым крышкам линзовых тубусов Thorlabs и другим компонентам Ø1.27". Гибкая конструкция зажима позволяет компенсировать небольшие допуски по диаметру и обеспечивает равномерное обжатие по окружности. Резьбовое отверстие M4 на корпусе даёт возможность крепить кольцо к оптическим стержням Ø12 мм, базам и другим оптомеханическим элементам. Материал и геометрия кольца рассчитаны на длительную эксплуатацию без потери жёсткости фиксации.
Характеристики
C127RC/M предназначено для крепления компонентов Ø1.27" (32.3 мм), таких как алюминиевые кожухи линзовых тубусов и цилиндрические защитные элементы. Кольцо оснащено прижимным винтом с шестигранным гнездом 3.0 мм, размещённым на верхней плоской грани корпуса. На боковой части корпуса предусмотрено резьбовое отверстие M4 для установки на оптические стержни и платформы. Гибкий зажим реализован в виде прорезанного сегмента корпуса, стягиваемого при вращении прижимного винта.
Материал кольца – анодированный алюминий или аналогичный лёгкий сплав, обеспечивающий сочетание прочности и малой массы. Габариты корпуса подобраны так, чтобы минимизировать занимаемое пространство в системе и при этом обеспечить достаточную площадь опоры. Конструкция рассчитана на многократные циклы установки и снятия компонентов без ухудшения качества зажима. Кольцо совместимо с метрической оптомеханикой Thorlabs благодаря резьбе M4 и стандартным геометрическим параметрам.
Отрасли применения
C127RC/M используется в оптомеханических системах для фиксации защитных кожухов, линзовых тубусов и других цилиндрических элементов вокруг оптических трактов. Кольцо устанавливается на стержни и базы, позволяя организовать компактную и надёжную защиту оптических компонентов. Оно применяется в лабораторных установках лазерной оптики, спектроскопии, визуализации и метрологии.
В промышленных системах машинного зрения и контроля качества C127RC/M служит элементом крепления кожухов и защитных труб, экранирующих оптические модули. Кольцо используется при создании модульных каркасных систем, где необходимо часто переоборудовать конфигурацию без применения стационарных зажимов. Благодаря стандартному диаметру и крепёжной резьбе M4 оно легко интегрируется в существующие оптомеханические решения. Таким образом, C127RC/M является универсальным зажимным кольцом для компонентов Ø1.27", обеспечивающим их надёжную фиксацию в лабораторных и промышленных фотонных системах.
