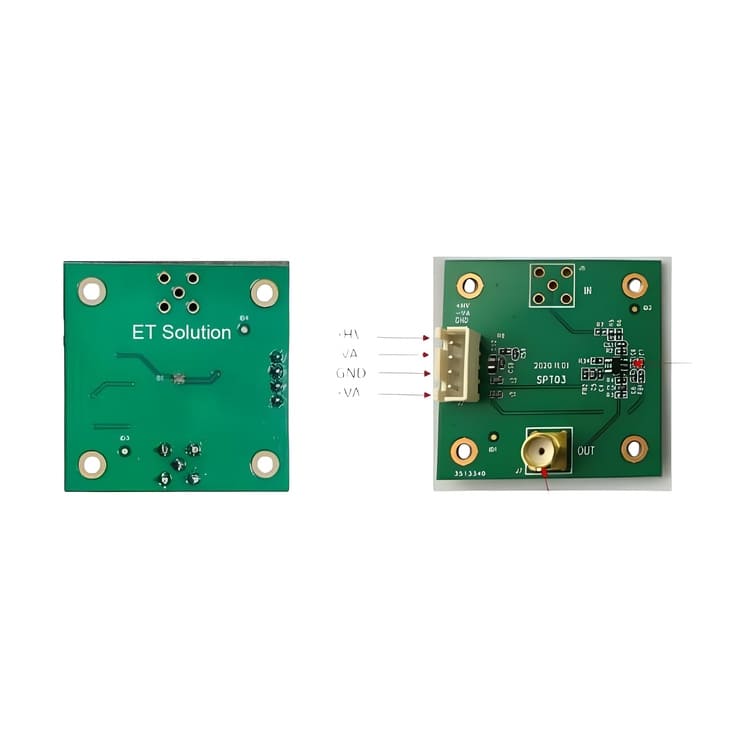

Тестовая плата представляет собой готовое решение для работы с SiPM сенсором ONSEMI C10035, оснащённое встроенным операционным усилителем и выходом через SMA-разъём. Модуль предназначен для получения усиленного и стабильного сигнала, удобного для подключения к осциллографам и измерительным приборам.
Интеграция усилительного каскада позволяет значительно упростить экспериментальные настройки и повысить качество измерений без необходимости разработки собственной аналоговой схемы.
Преимущества:
- Встроенный операционный усилитель — готовый усиленный сигнал;
- Выход через SMA — удобство подключения к измерительной технике;
- Оптимизирован для работы с малосигнальными SiPM;
- Стабильное усиление без необходимости внешних схем;
- Быстрый запуск и минимальная настройка;
- Компактная плата для лабораторных установок;
- Подходит для точных измерений и анализа импульсов;
- Универсальность для НИОКР и тестирования.
Технические характеристики
|
Технические характеристики |
Значение |
|
Количество каналов |
1 |
|
Размер |
40 × 40 мм |
|
Активная область |
1 × 1 мм |
|
Размер корпуса |
1.5 × 1.8 мм |
|
Напряжение смещения |
+24 В … +31 В |
|
Питание усилителя |
±3.3 В или ±5 В |
|
Коэффициент усиления |
~11 |
|
Полярность сигнала |
положительная |
|
Усилитель |
есть |
|
Выход сигнала |
стандартный аналоговый |
|
Разъём выхода |
SMA |
Области применения:
- Измерение сигналов SiPM с осциллографом;
- Лабораторные исследования и эксперименты;
- Разработка детекторов излучения;
- Анализ формы и амплитуды импульсов;
- Прототипирование и тестирование электроники.

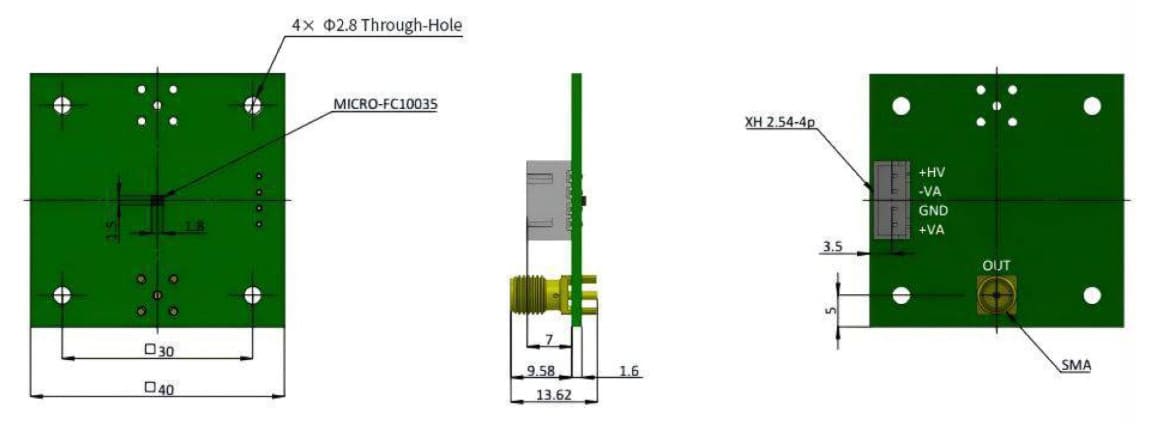

Габаритные размеры:
