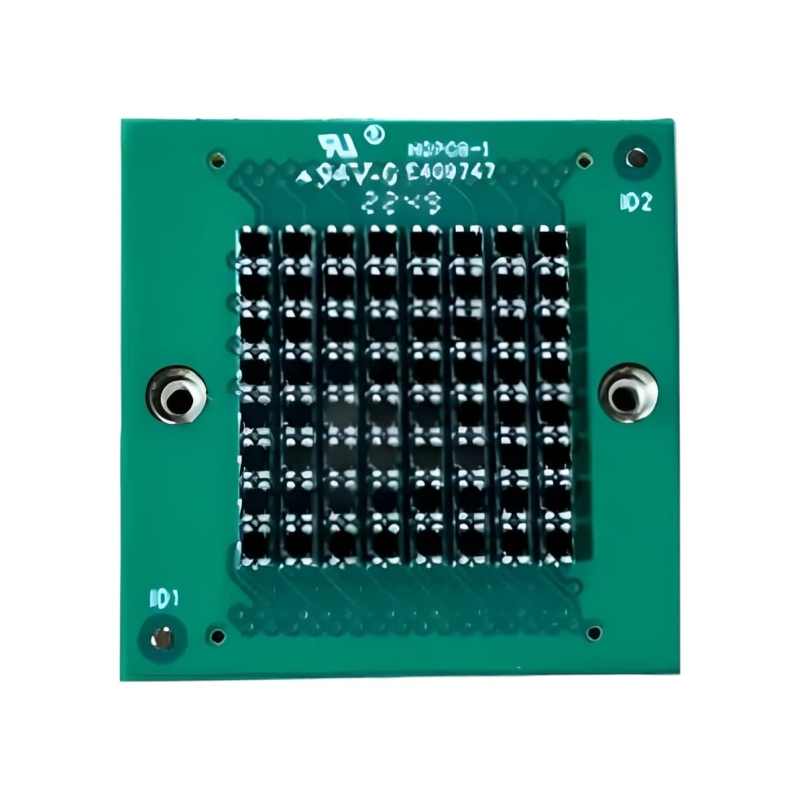

Массив C10035 представляет собой компактную квадратную матрицу кремниевых фотоумножителей, объединяющую 64 чувствительных элемента в единую систему. Такое решение обеспечивает высокую пространственную дискретизацию и позволяет эффективно регистрировать слабые световые сигналы с возможностью дальнейшей обработки.
Благодаря миниатюрным размерам отдельных пикселей и плотной компоновке, данный массив особенно востребован в задачах, где критична детализация сигнала и ограничено пространство для установки. Плата оснащена стандартным интерфейсом для подключения к внешней электронике, что упрощает интеграцию в сложные измерительные системы.
Преимущества:
- Высокая плотность пикселей (8×8) для точной регистрации сигнала;
- Компактный форм-фактор при большом количестве каналов;
- Подходит для систем позиционно-чувствительного детектирования;
- Универсальный интерфейс для подключения к платам обработки;
- Возможность масштабирования и построения многоканальных систем;
- Надёжная печатная плата с точной разводкой сигналов;
- Оптимален для научных и прикладных задач в фотонике.
Технические характеристики
|
Технические характеристики |
Значение |
|
Конфигурация |
8 × 8 (64 канала) |
|
Размер платы |
26.6 × 26.6 мм |
|
Активная область одного пикселя |
1 × 1 мм |
|
Размер корпуса пикселя |
1.5 × 1.8 мм |
|
Напряжение смещения |
+24 В … +31 В |
|
Тип сигнала |
стандартный аналоговый |
|
Тип разъёма |
плата-плата |
Области применения:
- Позиционно-чувствительные детекторы;
- Системы визуализации излучения;
- Компактные научные приборы;
- Медицинская диагностика (ПЭТ и аналогичные системы);
- Экспериментальные установки с высоким разрешением.

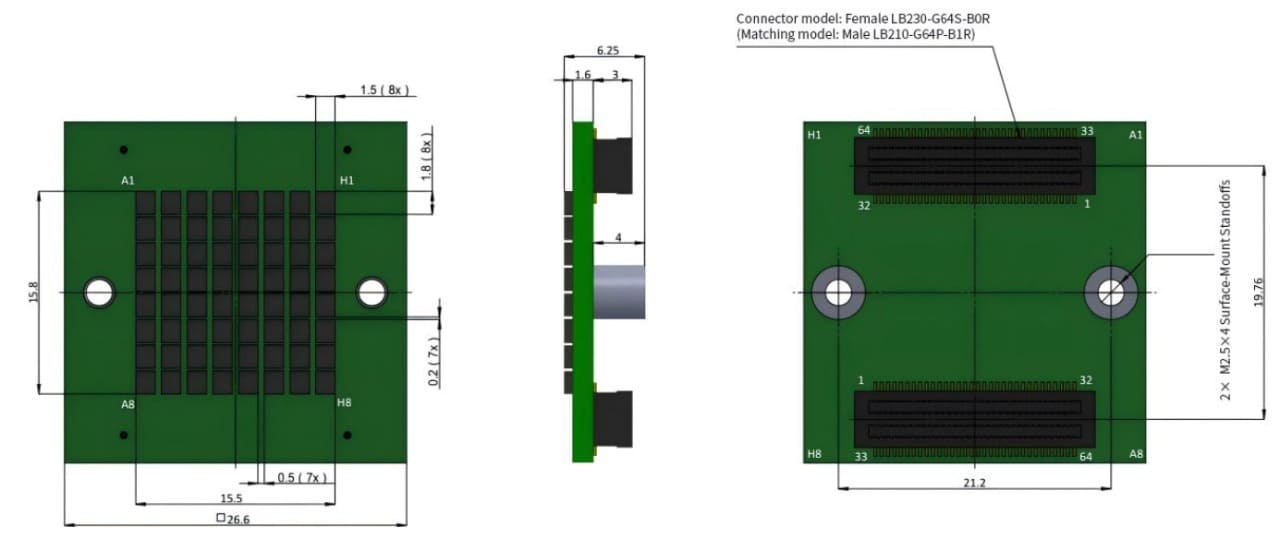

Габаритные размеры:
