BSH10/M - Платформа для установки светоделительных кубов (10 мм) и прямоугольных призм, крепления: M3, Thorlabs

Описание

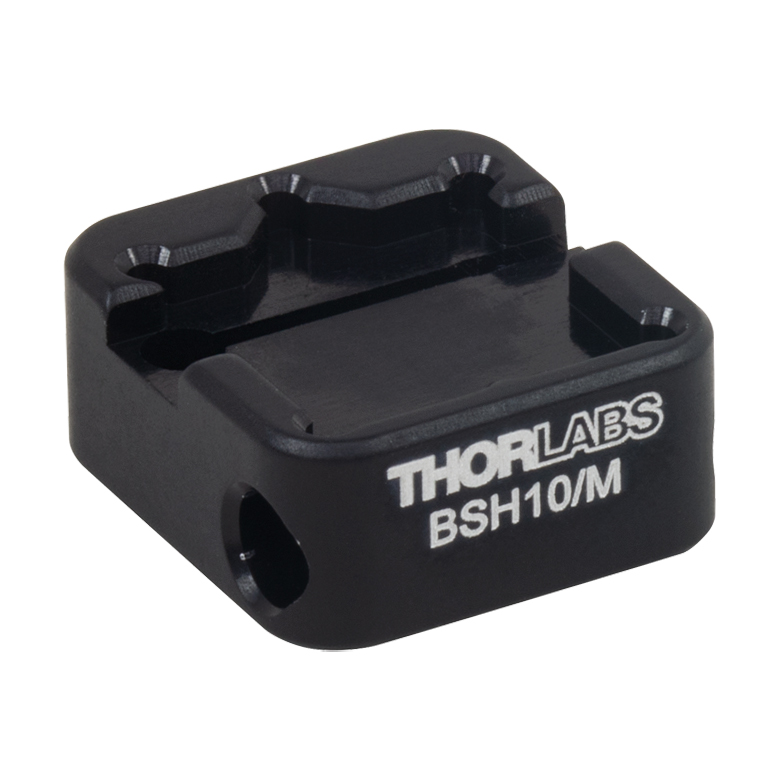

BSH10/M — это компактная платформа-держатель для крепления светоделительных кубов размером 10 мм и прямоугольных призм с резьбой M3 для установки на пост, производства Thorlabs. Платформа относится к линейке мини-серии оптомеханики Thorlabs и предназначена для фиксации оптических кубов и призм посредством зажимного механизма гибкого типа (flexure clamp), актуируемого шестигранным ключом на 2.0 мм (5/64 дюйма). Такая конструкция обеспечивает надёжную и в то же время бережную фиксацию оптического элемента без риска повреждения его граней избыточным зажимным усилием.

Платформа совместима со светоделительными кубами номинальным размером 10 мм (с допуском +0.0/-0.2 мм) и прямоугольными призмами и зеркальными призмами того же типоразмера (с допуском ±0.1/-0.3 мм), что охватывает большинство стандартных 10-миллиметровых оптических кубов и призм от Thorlabs и сторонних производителей. Высота оптической оси платформы составляет 10 мм, что точно соответствует высоте оптической оси других держателей мини-серии Thorlabs — кинематических и фиксированных оправ для линз, что обеспечивает совместимость и соосность оптических элементов при построении компактных оптических сборок на базе стоек мини-серии.

Резьбовое отверстие 4-40 (M3) в основании платформы обеспечивает совместимость с постами мини-серии Thorlabs, а также с пьедестальными постами диаметром 12 мм, оснащёнными стопорными винтами 4-40 (M3). Специальное сквозное отверстие для крутящего момента в теле платформы позволяет использовать шаровой ключ или шестигранный ключ 5/64 дюйма для затяжки платформы на верхней части поста с дополнительным рычагом усилия. Производитель рекомендует не превышать момент затяжки 0.28 Н·м для светоделительных кубов и 0.11 Н·м для прямоугольных призм во избежание механических напряжений в оптическом элементе.

Характеристики

Размер устанавливаемой оптики: 10.0 мм кубы (+0.0/-0.2 мм) и прямоугольные призмы (±0.1/-0.3 мм). Крепление: резьба 4-40 (M3) для поста. Высота оптической оси: 10 мм (соответствует мини-серии Thorlabs). Тип зажима: гибкий (flexure clamp), шестигранник 5/64" (2.0 мм). Рекомендуемый момент затяжки: до 0.28 Н·м (кубы), до 0.11 Н·м (призмы).

Отрасли применения

Платформа BSH10/M применяется при построении компактных оптических интерферометрических и лазерных сборок с использованием миниатюрных 10-миллиметровых светоделительных кубов и призм. Она используется в фотонике, оптической метрологии и волоконной оптике при монтаже кубов на компактных постах мини-серии. Также платформа находит применение в образовательных и научных лабораториях при разработке малогабаритных демонстрационных оптических установок.
