Поставщик
|
Edmund Optics |
|
Артикул
|
57-508 |
|
Типы изделий
|
фотодиоды |
|
Материал
|
SI (кремниевые) |
|
Упаковка
|
TO-18 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Типичные области применения
|
Low light levels, wide spectral bandwidth response |
|
Терминальная емкость (пФ)
|
60 @ 0 V |
|
Ток насыщения, Iнас (мА)
|
0.5 |
|
Время нарастания (мкс)
|
0.02 @ 0 V/50 Ω, 410nm |
|
Упаковка
|
TO-18 |
|
Активная площадь (мм2)
|
0.81 |
|
Сопротивление шунта (МОм)
|
600.00 |
|
Обнаружение (см Гц 1 / 2 / Вт)
|
4.5 x 1012 @ 0 V, 410nm |
|
Эквивалентная мощность шума NEP (Вт / Гц1 / 2)
|
2.0 x 10-14 |
|
Чувствительность при 410 нм (A / W)
|
0.2 |
|
Рабочая температура (° C)
|
-10 to 60 |
|
Защитное окно
|
Quartz |
|
Примечание
|
Blue Enhanced Response |
|
Тип
|
Unbiased |
Описание

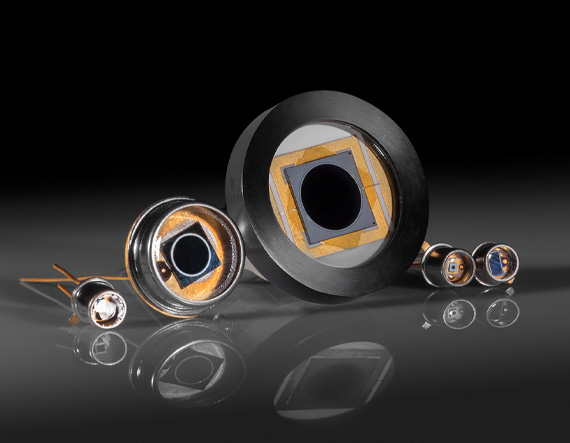

Кремниевый фотодиод без внешнего напряжения смещения (photovoltaic mode), с широкой спектральной полосой отклика и пиковой длиной волны чувствительности 410 нм, активной областью 0.81 квадратных миллиметров, производства Edmund Optics, представляет собой полупроводниковый фотоприёмник для преобразования оптического излучения в электрический сигнал. Работа фотодиода в нулевом режиме смещения (без приложенного обратного напряжения) обеспечивает минимальный уровень собственного шумового тока (dark current) прибора, что делает данный режим предпочтительным для приложений с низким уровнем измеряемого светового сигнала, где важна максимальная чувствительность при минимальных шумовых характеристиках.
Кремний как материал полупроводниковой структуры фотодиода обеспечивает широкий спектральный диапазон отклика, охватывающий видимую область спектра и ближний инфракрасный диапазон, с пиком спектральной чувствительности вблизи 410 нм — вблизи границы видимого фиолетового и ближнего ультрафиолетового излучения. Компактная активная область фотодиода площадью 0.81 квадратных миллиметров обеспечивает быстрый отклик прибора на изменения интенсивности падающего излучения благодаря относительно малой ёмкости p-n перехода, что делает такой фотодиод пригодным для применений, требующих определённого быстродействия наряду с высокой чувствительностью.
Фотовольтаический режим работы фотодиода (без внешнего смещения) характеризуется линейной зависимостью генерируемого фототока от интенсивности падающего излучения в широком динамическом диапазоне, что упрощает калибровку измерительной схемы на основе данного прибора. Такие фотодиоды обычно используются совместно с трансимпедансным усилителем, преобразующим малый генерируемый фототок в измеряемое напряжение при сохранении низкого уровня шума измерительного тракта. Компактность и доступность данного типа фотодиодов делают их широко распространённым компонентом базовых оптических измерительных схем и датчиков освещённости.
Характеристики
Материал: кремний (Si). Режим смещения: без напряжения смещения (photovoltaic mode, 0 В). Пиковая длина волны чувствительности: 410 нм. Активная область: 0.81 мм². Спектральный диапазон: широкая полоса отклика (видимый и ближний ИК диапазон). Тип: полупроводниковый p-n фотодиод.
Отрасли применения
Фотодиод применяется в измерительных оптических приборах для регистрации слабых световых сигналов с минимальным уровнем шума. Он используется в спектроскопии, фотометрии и датчиках освещённости, требующих линейного отклика в широком динамическом диапазоне интенсивности. Также фотодиод находит применение в научных лабораториях и промышленных системах контроля при построении простых и надёжных оптических измерительных схем.
