BIGEYE10000KPA промышленная камера

Описание продукта

Серия BIGEYE разработана для микроскопической визуализации и общего промышленного/научного применения. Она оснащена CMOS-сенсорами с задней панелью Sony Exmor/Exmor R/Exmor RS или крупноформатными BSI-сенсорами GSENSE (в зависимости от модели), обеспечивающими основную квантовую эффективность и низкий уровень шумового считывания даже в условиях низкой освещенности. В моделях GSENSE используется глобальный сброс (скользящее считывание) для баланса высокой частоты кадров с подавлением движения, что подходит для таких сложных приложений, как обнаружение некоторых УФ-излучений и коронного разряда. Система интегрирует в себе высокоточный аппаратный процессор обработки видео ISP (HISPVP), который переносит задачи обработки в начальное время, включая дебайеризацию, автоматическую экспозицию/усиление, баланс белого, калибровку в один клик, гамму/контраст/насыщенность/LUT, на камеру, тем самым предельную нагрузку на хост ЦП и повышение уровня предварительного просмотра и записи. Для передачи данных используется USB 3.0, поддерживающий переключение 8/12-бит на первое время и вывод RAW/Bayer с шагом от 4,2 до 10 МП. Включает ToupView/ToupLite и кроссплатформенный SDK (Windows/Linux/macOS/Android) для удобной расширенной системы и вторичной разработки.

Основные характеристики

• Датчики: Sony Exmor/Exmor R/Exmor RS CMOS или GSENSE BSI (зависит от модели), опционально доступны модели CCD (зависит от модели)
• Оптимизация при слабом освещении: высокая квантовая эффективность и низкий уровень шума считывания; GSENSE поддерживает CMS/многосэмплирование, широкий динамический диапазон (зависит от устройства/модели)
• Глобальный сброс (скользящее считывание, GRR, зависит от модели), подходит для высоких частот и обнаружения УФ-излучения/короны
• Высокоскоростная передача данных по USB 3.0 (5 Гбит/с) со стабильно низкой задержкой
• Глубина цвета: переключение 8/12 бит в первое время с поддержкой вывода RAW/Bayer
• Аппаратный ISP Ultra-Fine (HISPVP): дебайеризация, AE/AGC, AWB, баланс белого изобретателя, схема/контраст/насыщенность, LUT, шумоподавление/резкость
• ROI переменного размера, зеркальное преобразование/переворачивание изображений для смешивания изменения оптического пути и полос пропускания

• разрешение от от 4,2 до 10,3 МП (в зависимости от модели), универсальны для применения в микроскопии/материалосодержании.
• Промышленные конструкции: корпус из цинково-алюминиевого сплава, изготовленный на станке с ЧПУ, для улучшенного отвода и электромагнитной защиты.
• Крепление объектива: стандартный интерфейс C-mount, используемый с американскими/промышленными оптическими устройствами.
• Запуск и синхронизация: Поддерживает автономный/программный запуск/внешний запуск;
• Программная экосистема: включает ToupView/ToupLite и SDK (Windows/Linux/macOS/Android), совместима с DirectShow/TWAIN
• Типичные области применения: микроскопическая визуализация, биологические науки, аналитические материалы, промышленный контроль, обнаружение УФ-излучений/корона
• Сертификация: соответствует CE/FCC/RoHS (в зависимости от модели)

BIGEYE10000KPA — это цифровая камера современного класса, разработанная для передовых промышленных и аналитических приложений визуализации, оборудованная IMX294 (C) Высокопроизводительный датчик с широкими техническими возможностями:

• Превосходное разрешение изображения: разрешение 10,3 МП (4096 2160) с шагом пикселя 4,63 мкм и диаметром 17,47 мм 12,86 мм формата сенсора, гарантий оригинальной детализации и аналитической точности
• Передовая сенсорная технология: Использует архитектуру Rolling Shutter с поддержкой цветной съемки, разработанную для решения сложных задач, циклическую съемку, спектроскопический анализ документации и многоспектральную съемку
• Многоинтерфейсное подключение: Обладает широким спектром интерфейсов USB 3.0, включая USB3, GigE, Camera Link и CoaXPress, обеспечивает обработку кадров до 30 кадров в секунду при 3704°F/с, 34,5 кадров в секунду при 4096°F/с, 39,5 кадров в секунду при 2760°F/с, 62 кадра в секунду при 2048°F/с, 1080°F/с. 86 кадров в секунду при 1360 720 Гц с буферной памятью DDR3 для стабильной глобальной синхронизации.
• Научная точность цветопередачи: 8/12-битная обработка цвета с динамическим диапазоном, увеличивающимся TBD, с использованием аппаратного ISP для коррекции в мгновение ока и спектральной точности в видимом цвете, ближнем инфракрасном и ультрафиолетовом диапазонах
• Повышенная чувствительность: Оптимизированная квантовая эффективность со спецификациями чувствительности 419 мВ (1/30 с), темновой ток 0,12 мВ, что позволяет управлять точные измерения в сложных условиях освещения и в приложениях многоспектральной визуализации

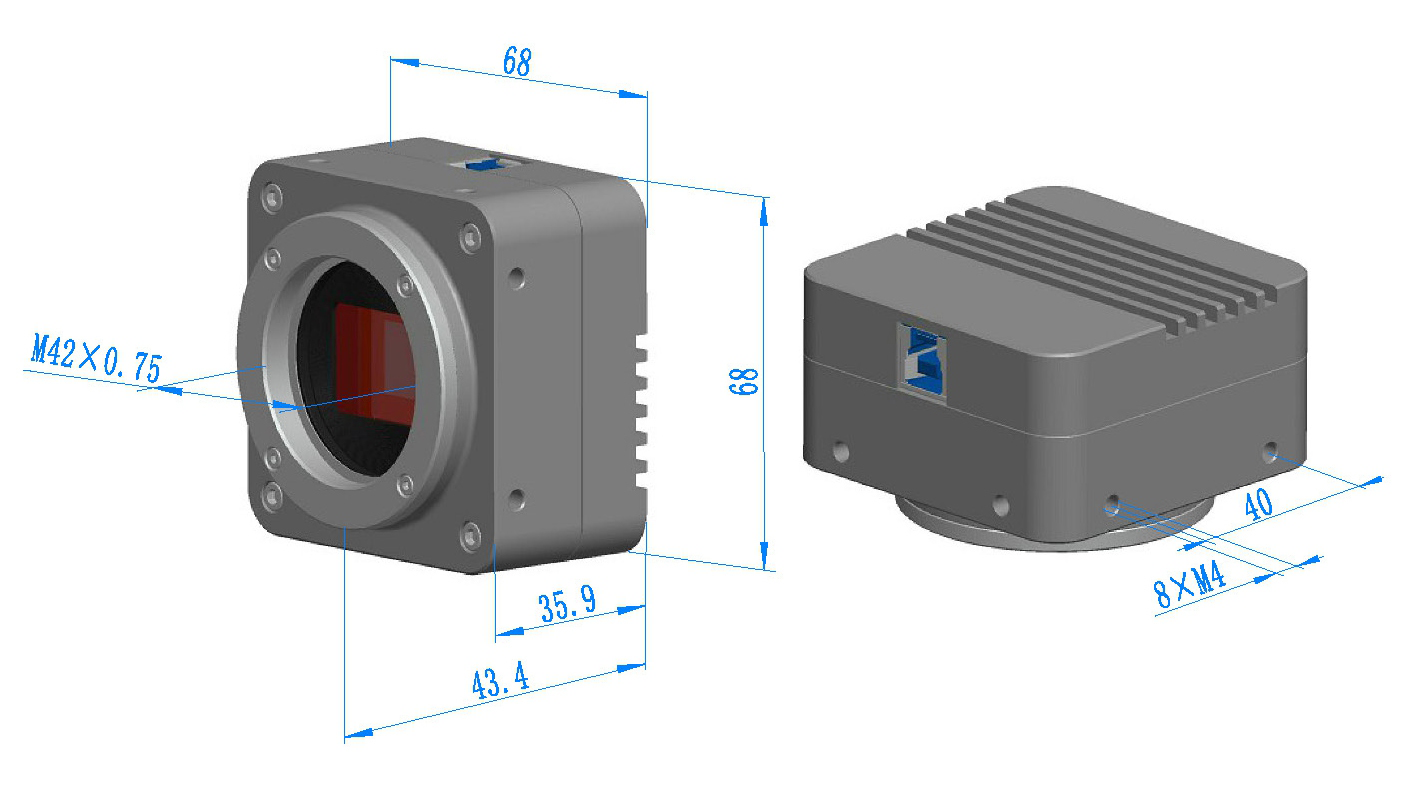

• Профессиональная оптическая интеграция: Стандартный интерфейс крепления M42 0,75 обеспечивает совместимость с традиционными и промышленными линзовыми цепями, с минусом 0,5&Атильда—/0,63&Атильда—/1&Атильда— Релейные адаптеры для специализированных оптических конфигураций
• Промышленные конструкции: Прочные механические конструкции с такими размерами и весом, которые будут определяться позже, с питанием от USB для длительной работы в сложных условиях
• Комплексная программная экосистема: Полная интеграция SDK, сильные многоплатформенные SDK для Windows/Linux/macOS/Android (родные C/C++, C#/VB.NET, Python, Java, DirectShow, Twain и т. д.) с расширенной совместимостью с программным обеспечением для обработки изображений, обеспечения возможностей измерения, анализа и спектроскопии в средах разработки C/C++, C#, Python, MATLAB, LabVIEW

Основные характеристики производительности

Разрешение

10,3 МП (4096×2160)

Кадр Частота кадров

До 30 кадров в секунду при 3704×2778; 34,5 кадров в секунду при 4096×2160; 39,5 кадров в секунду при 2760×2072; 62 кадра в секунду при 2048×1080; 86 кадров в секунду при 1360×720

Размер пикселя

4,63 µm × 4,63 × 10 микрометров

Интерфейс данных

USB3.0

Возможности научной визуализации

Многоспектральный анализ

Разработаны для визуализаций в видимом, ближнем инфракрасном и солнечном излучении со специальными покрытиями датчиками и оптическими фильтрами, способствующими передовым рабочим спектроскопическим анализом и

Многоинтерфейсная архитектура

Широкий спектр возможностей подключения, включая интерфейсы USB3, GigE, Camera Link и CoaXPress, гибкую интеграцию в различные системы визуализации и высокопроизводительные аналитические платформы

Аппаратная обработка ISP

Встроенный аппаратный процессор обработки изображений обеспечивает коррекцию цвета в мгновенное время, шумоподавление и спектральную калибровку, гарантируя стабильное качество изображения в различных условиях получения данных

Буферная память DDR3

Встроенный буфер памяти DDR3 обеспечивает стабильную высокоскоростную съемку и пакетный режим захвата, поддерживая основные важные моменты во времени приложений и требований к непрерывной потоковой передаче данных

Техническое превосходство

Научная камера BIGEYE10000KPA представляет собой сочетание передовых сенсорных технологий, многоинтерфейсной связи и комплексной программной подготовки. Эта платформа обеспечивает исключительную производительность для требовательных приложений, включая многоспектральный анализ, высокую съемку и высокоточные аналитические рабочие процессы, устанавливая новые стандарты для научной и промышленной обработки изображений.
