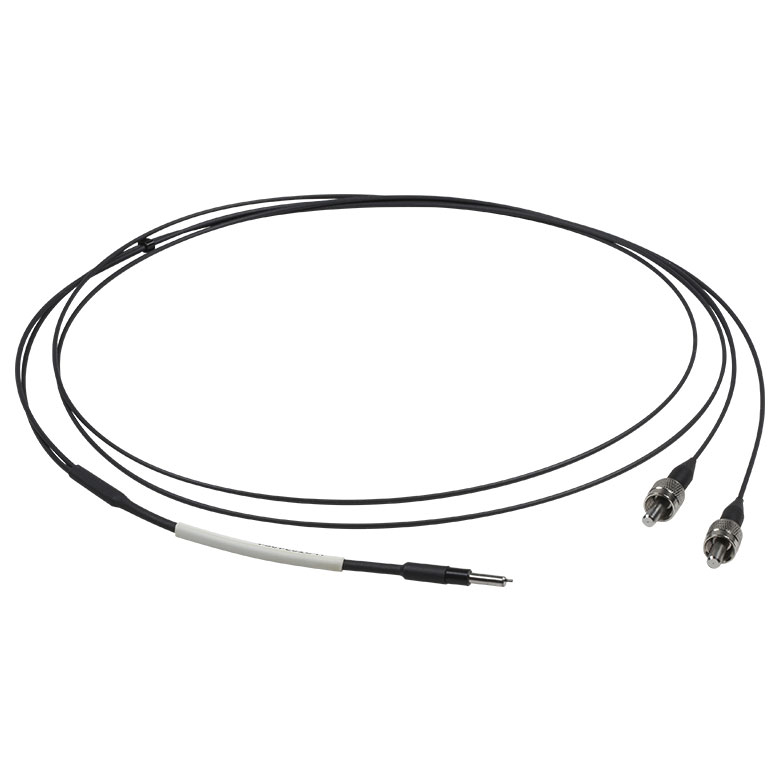

BFY32SL1 - Соединительный кабель с двумя сердцевинами, диаметр сердцевин Ø200 мкм, расстояние между сердцевинами 700 мкм, числовая апертура 0.39, SMA905 соединение и стальной наконечник Ø2.5 мм, длина 1 м

Описание

Соединительный кабель BFY32SL1 – это двухсердцевинный многомодовый патч‑кабель, разработанный для задач оптогенетики и биофотоники. Он содержит две многомодовые волоконные сердцевины диаметром 200 мкм с числовой апертурой 0.39, объединённые в общую ферулу Ø2.5 мм из нержавеющей стали. Расстояние между сердцевинами составляет 700 мкм, что позволяет вводить два независимых световых канала в образец с межканальным расстоянием порядка 1 мм. Кабель длиной 1 м обеспечивает гибкую разводку света от источников (лазеров или светодиодов) к имплантируемой канюле или исследуемому объекту.

BFY32SL1 предназначен для работы в широком спектральном диапазоне 400–2200 нм и основан на волокне типа FT200EMT. На разветвлённом конце кабель оснащён двумя SMA905‑коннекторами, которые подключаются к соответствующим источникам света. Общий конец кабеля представляет собой ферулу Ø2.5 мм, совместимую с двойными оптоволоконными канюлями серии CFM32 и соответствующими переходниками. Тонкая защитная трубка и оптимизация массы кабеля уменьшают механическую нагрузку на биологический образец при длительных экспериментах.

Характеристики

Каждая из двух сердцевин BFY32SL1 имеет диаметр 200 мкм (±5 мкм) и числовую апертуру 0.39, что обеспечивает широкий угол ввода и вывода света и высокую эффективность при работе с расходимыми источниками. Расстояние между центрами сердцевин составляет 700 мкм, что задаёт межканальное расстояние порядка 1 мм на выходе из ферулы. Материал ферулы – нержавеющая сталь Ø2.5 мм, обеспечивающая механическую прочность и устойчивость к стерилизации и эксплуатации. Длина кабеля – 1 м, что достаточно для удобного подключения от стойки с источниками до области эксперимента.

Рабочий спектральный диапазон кабеля 400–2200 нм позволяет использовать его с видимыми и ближними ИК источниками, включая лазеры и светодиоды. Волокно FT200EMT обеспечивает стабильные оптические характеристики в указанном диапазоне. Рабочий температурный диапазон −50…+60 °C делает кабель пригодным для различных экспериментальных условий. Защитное покрытие из тонкой трубки вокруг волокон уменьшает механические повреждения и облегчает манипуляции. Совместимость ферулы Ø2.5 мм с соответствующими матирующими втулками (например, ADAF1) обеспечивает надёжное соединение с канюлями и другими компонентами.

Отрасли применения

BFY32SL1 широко используется в оптогенетике для двусторонней стимуляции или подавления активности нейронов, когда требуется подвести два независимых световых канала к симметричным областям мозга. Двуядерная конструкция позволяет подавать свет от двух источников с разными длинами волн или режимами работы в близко расположенные участки ткани. Кабель интегрируется с имплантируемыми двойными канюлями и стереотаксическими системами, обеспечивая надёжный и воспроизводимый ввод света.

В биофотонике и смежных областях кабель используется для возбуждения и регистрации флуоресценции, а также для сложных схем распределения света в многоканальных системах. BFY32SL1 применим в экспериментальных установках для исследований нейронных цепей, сенсорных систем и динамики сетей. Благодаря стандартным SMA905‑коннекторам и феруле Ø2.5 мм кабель легко интегрируется с существующими источниками и канюлями Thorlabs. Он является ключевым элементом модульных оптогенетических решений, где требуется высокая гибкость и надёжность оптоволоконных соединений.
